Мерседес Бенц W123. Снятие и установка фар и их ламп



Мерседес Бенц W123. Снятие и установка фар и их ламп

Снятие и установка фар и их ламп

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Для снятия лампы простой или противотуманной фары поднимите капот и откройте заднюю крышку блок-фары.
  1. Отсоедините провода от лампы, а затем освободите пружинную защелку или поверните патрон лампы и выньте ее. При этом не следует трогать пальцами колбочку лампы. Если вы все же дотронулись до нее, протрите колбочку спиртом-денатуратом.

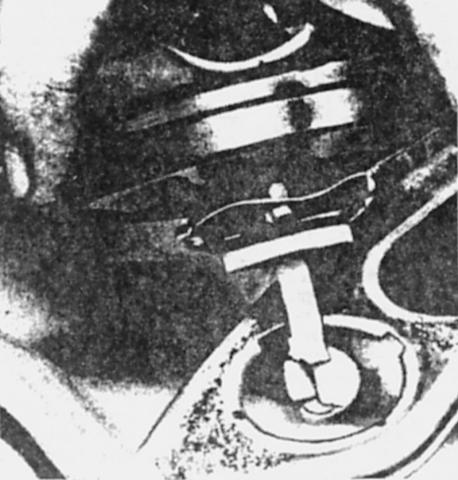

Защелка крепления противотуманной фары

11.10.10 Снятие и установка фар и их ламп Mercedes-Benz W123

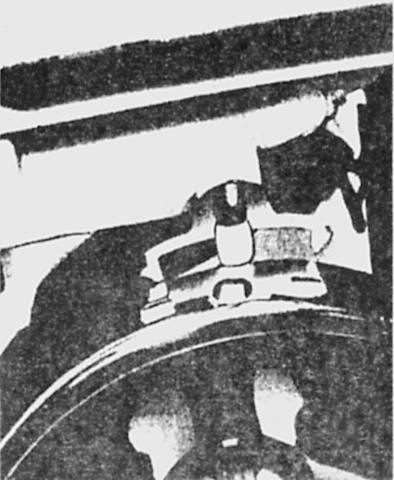

Защелка крепления обычной фары

11.10.10 Снятие и установка фар и их ламп Mercedes-Benz W123
  1. Для снятия блок-фары снимите сначала указатель поворота, а затем отверните боковые винты крепления блок-фары.
  1. Отверните внутренние винты крепления и снимите блок-фару с автомобиля.
  2. Для разборки фары освободите ее защелки и снимите стекло.
  3. Снимите панель обрамления.

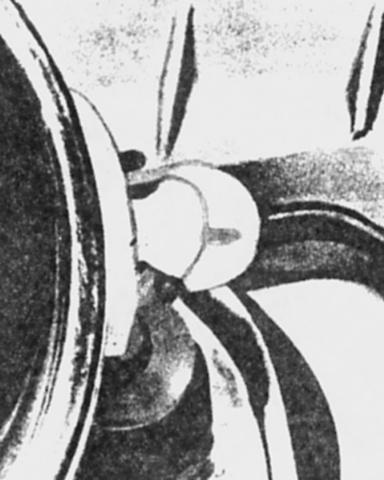

Поворотный палец фары

11.10.10 Снятие и установка фар и их ламп Mercedes-Benz W123
  1. Освободите защелки и вакуумный корректор и снимите рефлекторы.

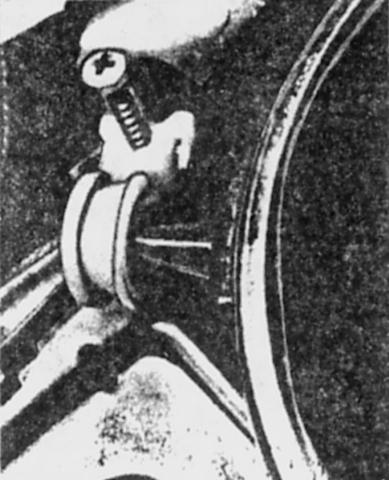

Вакуумный корректор фары

11.10.10 Снятие и установка фар и их ламп Mercedes-Benz W123

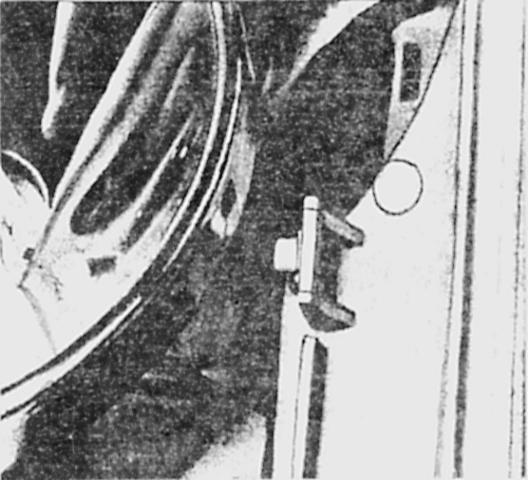

Соединение фары с рычагом вакуумного корректора

11.10.10 Снятие и установка фар и их ламп Mercedes-Benz W123
  1. Установка производится в порядке, обратном снятию.
