Мерседес Бенц W123. Снятие промежуточной звездочки и вала



Мерседес Бенц W123. Снятие промежуточной звездочки и вала

Снятие промежуточной звездочки и вала

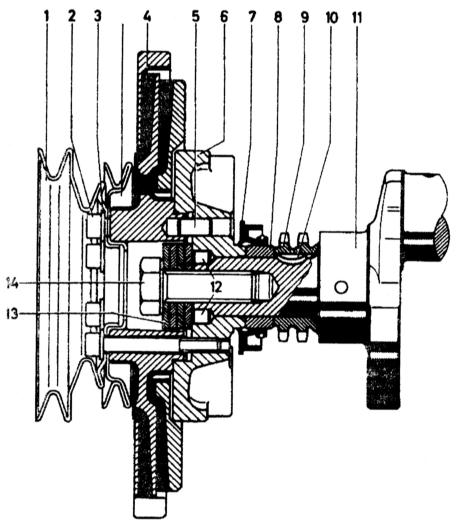

Разрез демпфера колебаний коленчатого вала и шкива

2.9.6 Снятие промежуточной звездочки и вала Mercedes-Benz W123

1 — шкив
2 — болты
3 — шайбы
4 — демпфер колебаний
5 — штифты
6 — фланец
7 — масляное уплотнение

8 — фланец
9 — звездочка коленчатого вала
10 — сегментная шпонка
11 — коленчатый вал
12 — установочный штифт
13 — колпачковая пружина
14 — болт

Если двигатель еще не снят с автомобиля, сначала выполните следующие операции:

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите радиатор.
  2. Снимите воздухоочиститель.
  3. Снимите натяжитель распределительной цепи.
  4. Снимите распределитель.
  5. Снимите впускной трубопровод на двигателе модели М 110.
  6. Снимите приводной ремень водяного насоса/генератора.

Двигатель М 123

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Подведите поршень 1-го цилиндра в положение ВМТ.

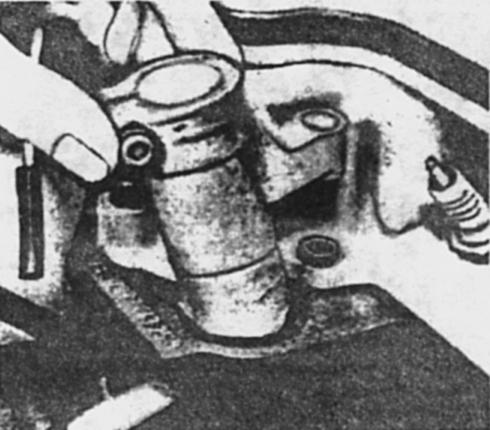

  1. Отверните болт и снимите кожух направляющей распределителя и проставку.
2.9.6 Снятие промежуточной звездочки и вала Mercedes-Benz W123

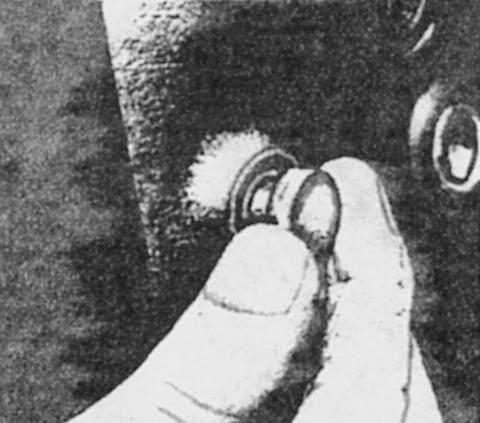

  1. Заметьте положение паза в приводном валу, затем выньте вал из блока цилиндров при помощи пассатижей с длинным носком.
  2. Снимите, где имеется, гидронасос системы управления высотой задней подвески.
  3. При помощи внутреннего шестигранного торцевого ключа отверните болты крышки с передней части блока цилиндров и снимите прокладку.
  4. Выверните болт из звездочки распределительного вала, удерживая ее в неподвижном положении при помощи металлического прутка, пропущенного в одно из отверстий.

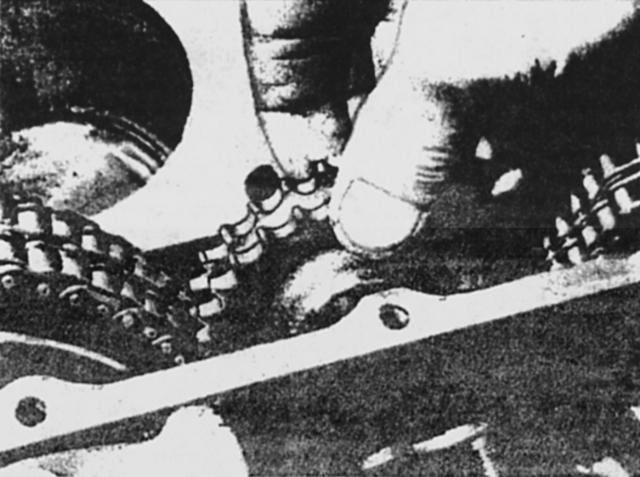

  5. Сдвиньте звездочку, снимите ее с цепи и привяжите к одной стороне.
  6. При помощи внутреннего шестигранного торцевого ключа отверните болты шкива и демпфера колебаний с переднего фланца коленчатого вала.
  7. При помощи молотка или съемника снимите нижнюю ось правой направляющей цепи сквозь отверстие во фланце и извлеките направляющую вверх. Если нет отверстия, снимите фланец.

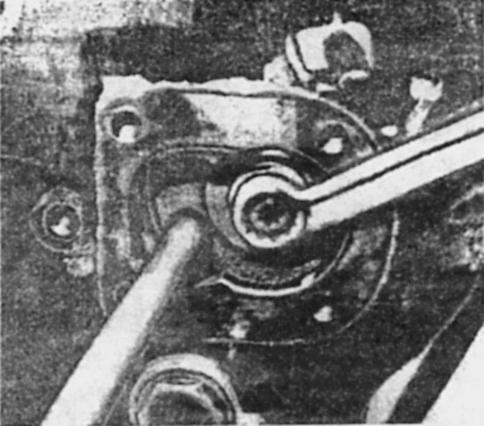

  1. Выверните болт из промежуточной звездочки, удерживая ее от проворачивания при помощи металлического прутка, пропущенного сквозь отверстие в звездочке.
2.9.6 Снятие промежуточной звездочки и вала Mercedes-Benz W123
  1. Выверните ограничительный болт цепи с левой стороны блока цилиндров.

    Снятие ограничительной шпильки распределительной цепи

2.9.6 Снятие промежуточной звездочки и вала Mercedes-Benz W123
  1. Вытолкните промежуточный вал назад и выньте звездочку.
  2. Отверните фиксирующий болт подшипника и снимите шайбу.

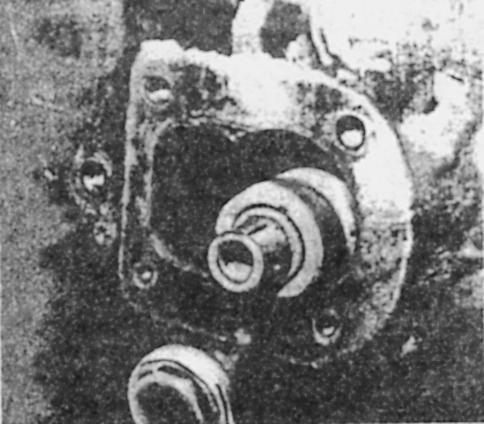

  1. При помощи подходящего болта вытяните промежуточный вал вместе с передним подшипником.
2.9.6 Снятие промежуточной звездочки и вала Mercedes-Benz W123
  1. Снимите подшипник с вала.


Двигатель М 110

2.9.6 Снятие промежуточной звездочки и вала Mercedes-Benz W123

Снятие промежуточной шестерни (двигатель М 110)


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Извлеките инерционным съемником заглушку с левой стороны блока цилиндров.
  2. Извлеките вал привода масляного насоса при помощи болта съемника.
  3. Отверните внутренним шестигранным торцевым ключом болты шкива и демпфера колебаний с переднего фланца коленчатого вала.
  4. Отверните верхнюю пробку с кронштейна датчика ВМТ, затем выверните и снимите редукционный клапан давления масла.
  5. Отверните болты корпуса распределителя и снимите прокладку. Снимите поводок.
  6. Удерживая промежуточную шестерню от проворачивания, выверните болт подвода масла и снимите шайбу.
  7. Отверните ограничительную шпильку цепи с левой стороны блока цилиндров.
  8. Постукивая по промежуточному залу, сдвиньте его назад и снимите вверх.
  9. Закройте чистым обтирочным материалом нижнюю часть привода распределительного вала.
  10. Отверните фиксирующий болт подшипника и снимите пружинное стопорное кольцо и шайбу.
  11. При помощи подходящего болта извлеките промежуточный вал вместе с передним подшипником. Снимите подшипник с вала.
  12. Если необходимо, выньте съемником задний подшипник из блока цилиндров.
