11.4.9 Разборка и сборка электронно-регулируемой рулевой колонки Mercedes-Benz W220

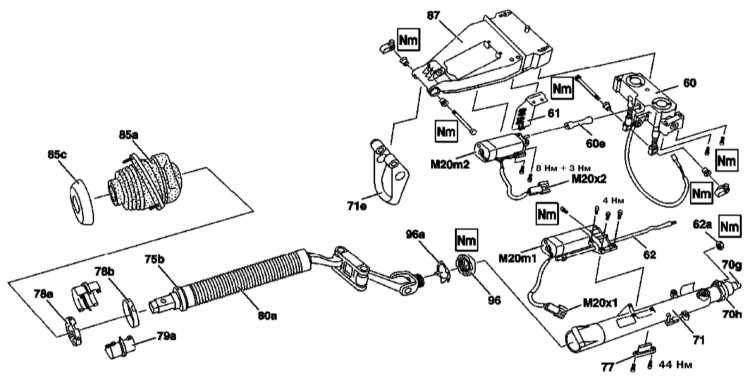

Элементы регулировки рулевой колонки

11.4.9 Разборка и сборка электронно-регулируемой рулевой колонки Mercedes-Benz W220

60 — Электродвигатель регулировки высоты с редуктором
60e — Соединительная часть
61 — Держатель троса
62 — Тяга
62a — Гайка
70g — Верхний вал рулевого механизма
70h — Кронштейн
71 — Блок рулевой колонки
71e — Кронштейн
75b — Уплотнительное кольцо
77 — Ползун
78a — Наружное скользящее кольцо
78b — Внутреннее скользящее кольцо

79a — Уплотнительное кольцо
80a — Нижний вал рулевого механизма
85a — Резиновый чехол
85c — Защитная крышка
87 — Опора
96 — Гайка, 100 Нм
96a — Блокирующая пластина
M20m1 — Электродвигатель продольной регулировки
M20m2 — Электродвигатель регулировки высоты
M20x1 — Разъем электродвигателя продольной регулировки
M20x2 — Разъем электродвигателя регулировки высоты


11.4.9 Разборка и сборка электронно-регулируемой рулевой колонки Mercedes-Benz W220

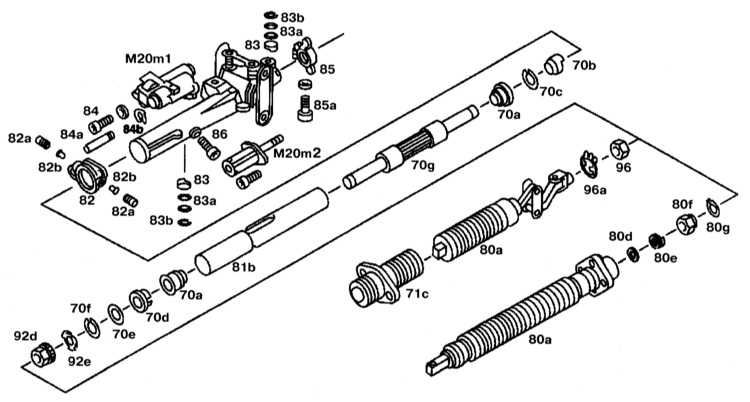

Мотор смещения рулевой колонки M20 (на рулевой колонке)

11.4.9 Разборка и сборка электронно-регулируемой рулевой колонки Mercedes-Benz W220

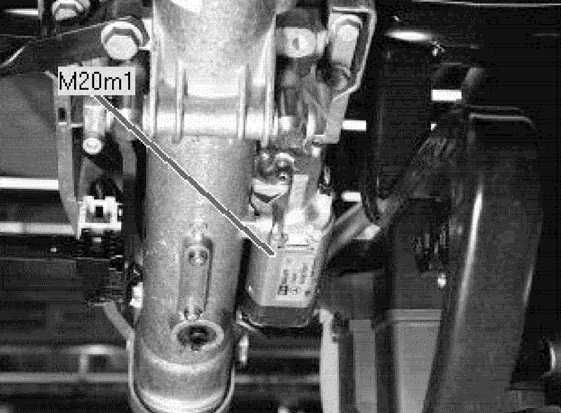

Мотор регулировки телескопической рулевой колонки M20m1 (на рулевой колонке)


Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рулевую колонку.
2. Снимите сальник 71с с нижней части рулевого вала.
3. Отсоедините нижний рулевой вал 80а.


Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте поперечное биение нижнего рулевого вала 80а.
2. Снимите нижний кронштейн 82.
3. Установите регулятор высоты в среднее положение.
4. Снимите привод регулировки наклона рулевой колонки (верх/вниз) М20m2
5. Снимите телескопический привод регулировки (внутрь/наружу) М20m1.
6. Снимите упор рулевой колонки 83.
7. Снимите кронштейн 85.
8. Отверните болт 86 крепления крышки и извлеките вниз внутреннюю трубу из наружной трубы.
9. Разберите внутреннюю трубу.


Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Соберите внутреннюю трубу.
2. Смажьте внутреннюю трубу 81b и вставьте ее снизу в наружную трубу.
3. Заверните в направляющую болт 86, совместив паз на внутренней трубе 81b с болтом.
4. Установите телескопический привод регулировки (внутрь/наружу) М20m1.
5. Далее сборка проводится в порядке, обратном снятию.
Максимально допустимое биение нижнего рулевого вала: 2.0 мм.
