Разборка и сборка насоса усилителя рулевого управления

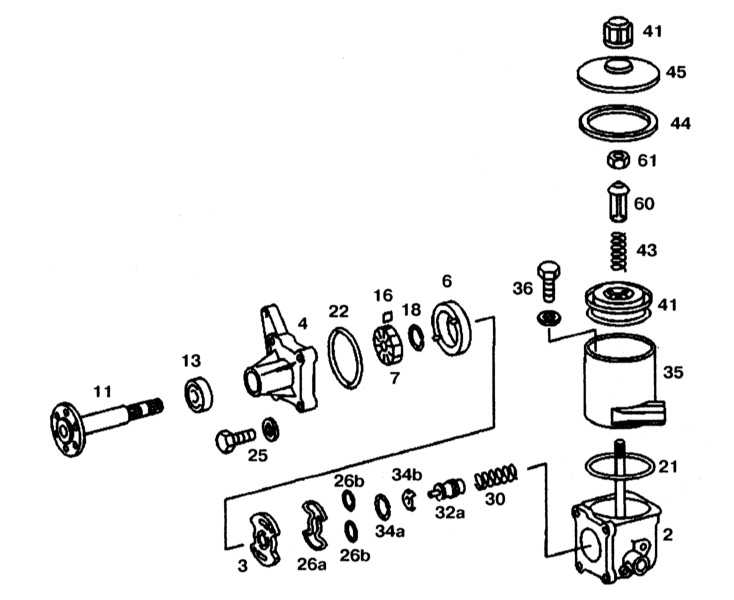

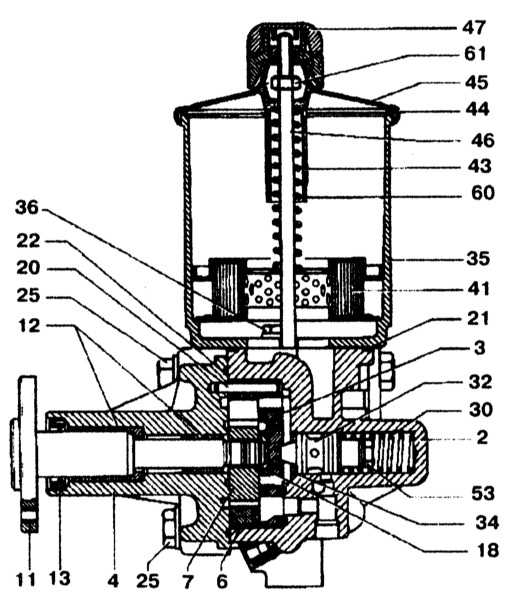

Насос усилителя рулевого управления (в разобранном виде)

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

2 — Корпус насоса
3 — Плита
4 — Фланец
6 — Кулачковая вставка
7 — Ротор
11 — Ведущий вал
13 — Сальник
16 — Лопасть
18, 34а, 34b — Стопорные кольца
21, 22, 26а, 26b, 44 — Уплотнительные кольца

30, 43 — Пружины
32 — Клапан управления потоком
35 — Бачок
36 — Болт
41 — Фильтр
45 — Крышка
47 — Вентиляционная крышка
60 — Пластиковая втулка
61 — Гайка


11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

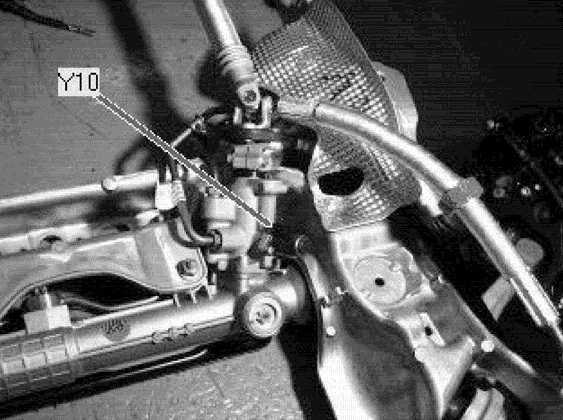

Клапан Р чувствительного к скорости гидроусилителя руля (на насосе ГУР, слева в двигательном отсеке)

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

Насос усилителя рулевого управления (в сборе)


Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните вентиляционную крышку 47 и снимите крышку 45.
2. Отверните гайку 61 с опорного болта, снимите пластиковую втулку 60, пружину 43 и фильтр 41.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

3. На насосах Vickers/LUK резервуар 35 может быть снят. Замените уплотнительное кольцо. На насосах ZF отлит вместе с корпусом 2.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

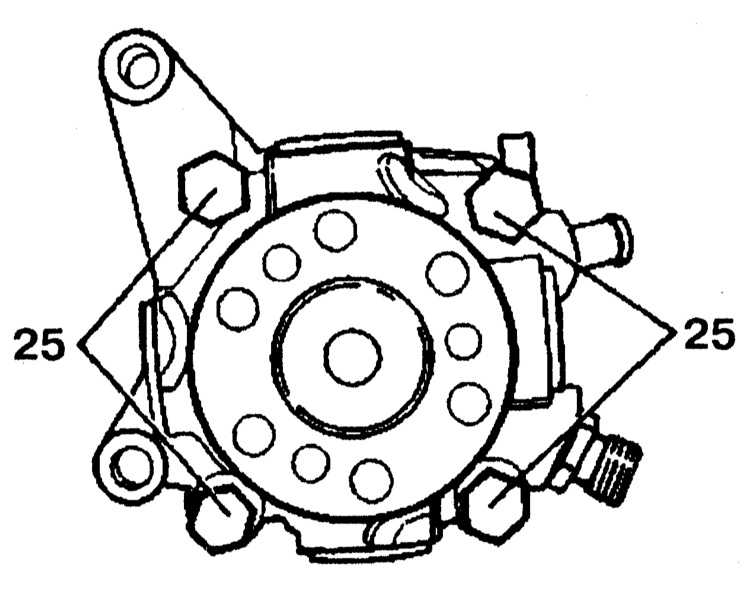

4. Отверните болты 25 и снимите фланец 4. Проверьте нижнюю часть фланца 4 на отсутствие повреждений и износа.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

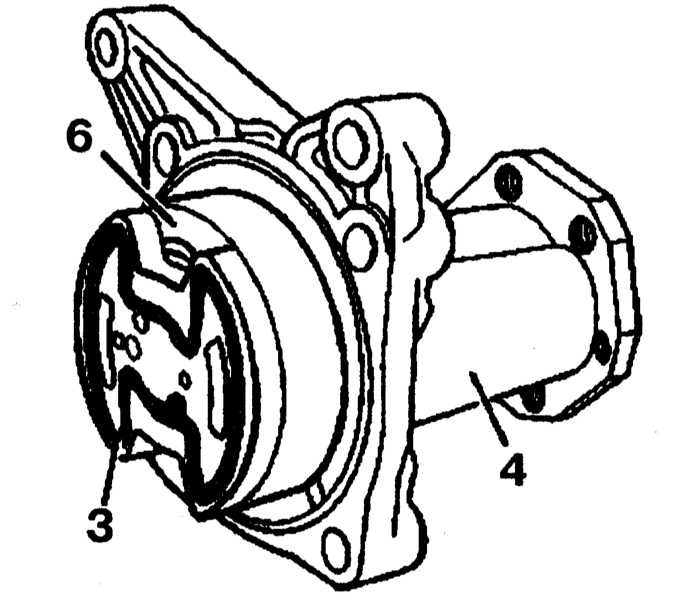

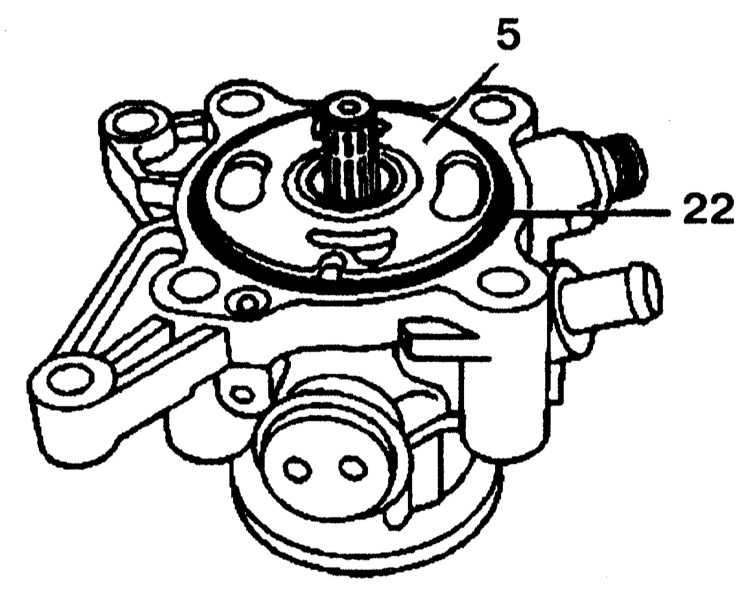

5. Снимите прижимную плиту 3 и кулачковую вставку 6.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

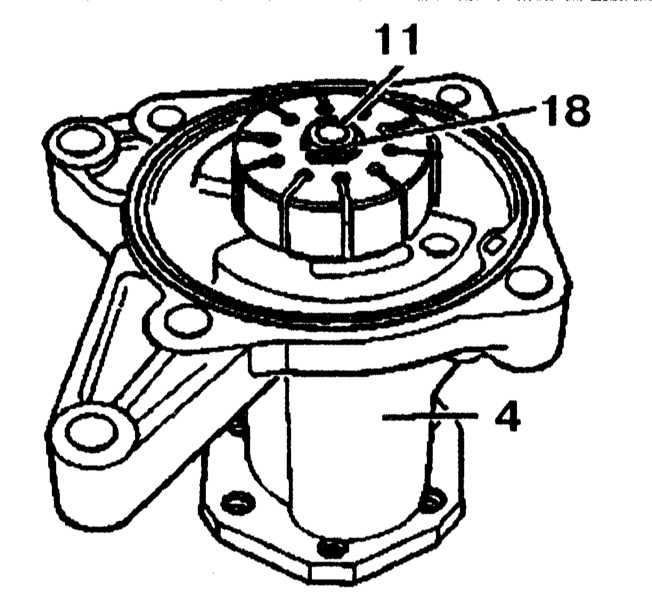

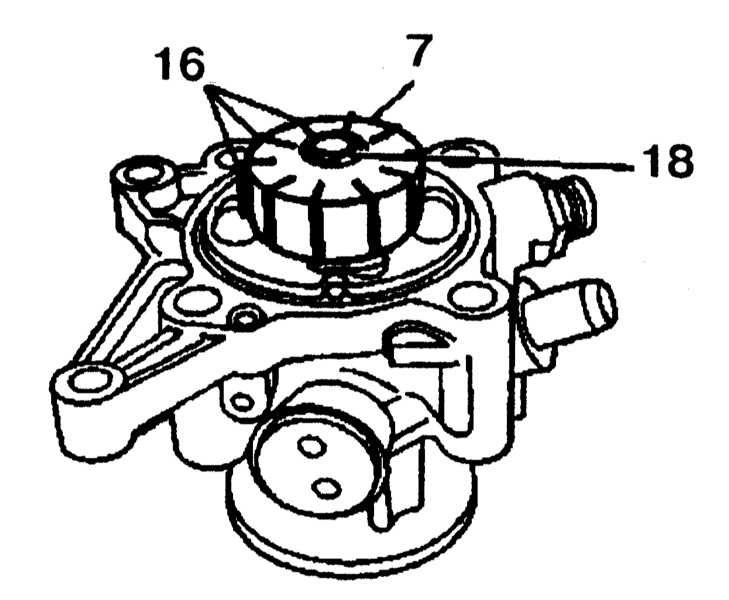

6. Снимите стопорное кольцо 18с ведущего вала 11. Замените стопорное кольцо.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

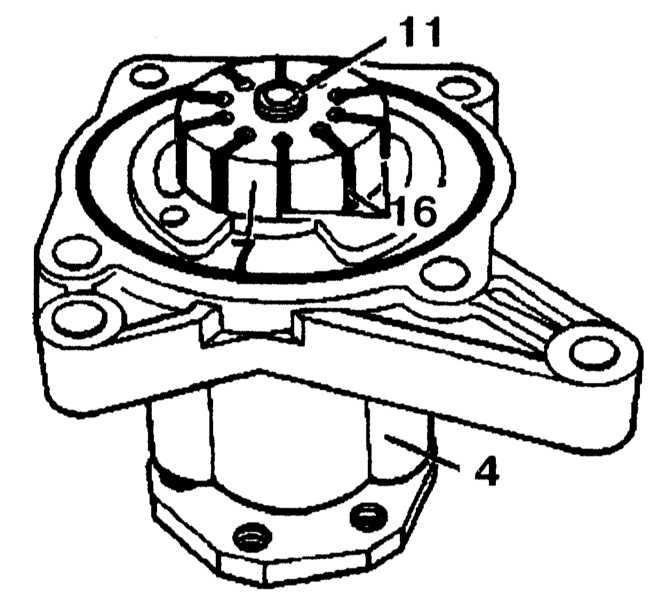

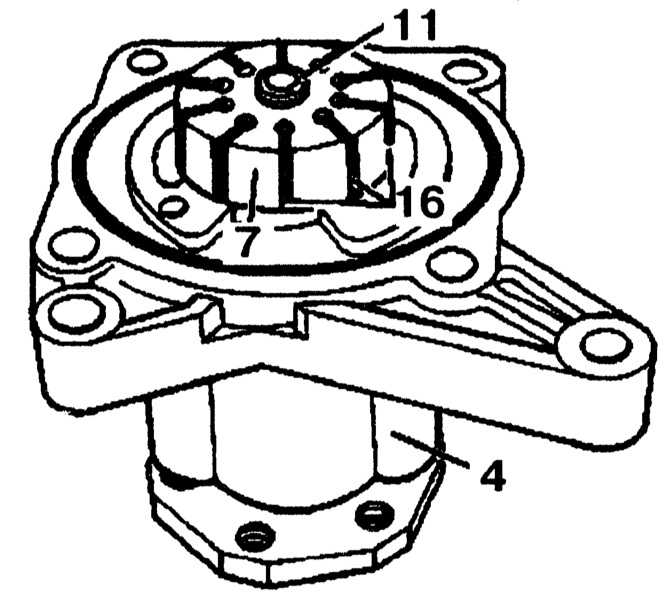

7. Снимите ротор 7 с помощью пластикового молотка с ведущего вала 11 вместе с лопастями 16 (10 штук).

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

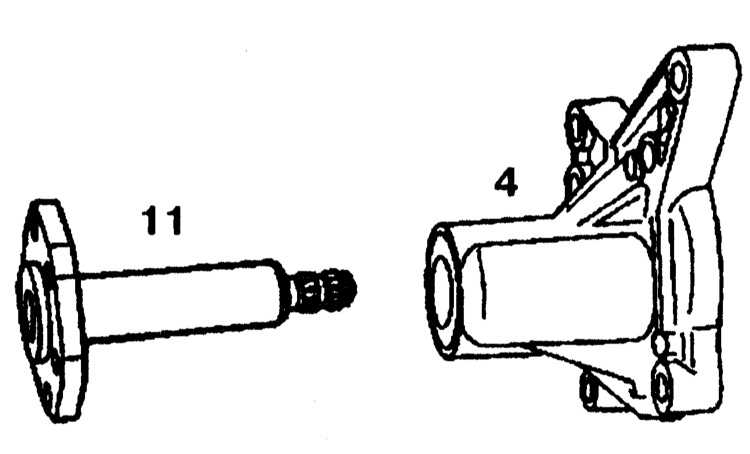

8. Снимите ведущий вал 11 с фланца 4.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

9. С помощью отвертки выпрессуйте радиальный сальник 13с фланца 4.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

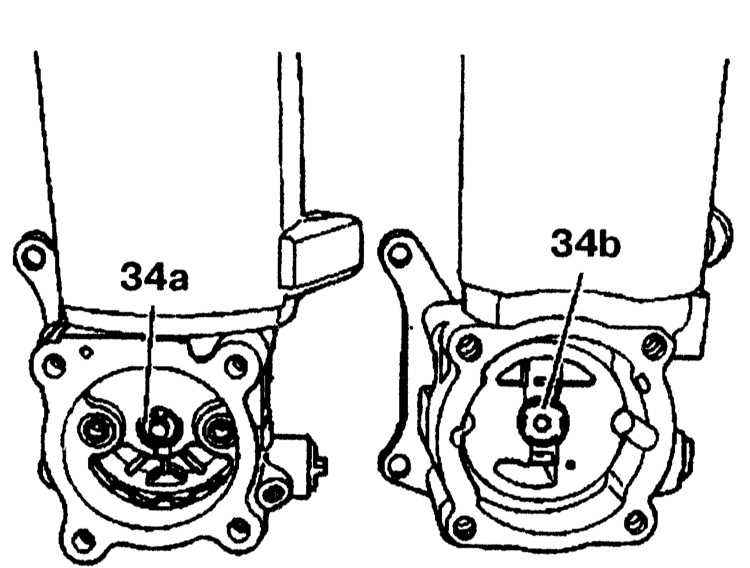

10. Снимите стопорное кольцо 34а или 34b.

34а — Насос Vickers/LUK
34b — Насос ZF

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

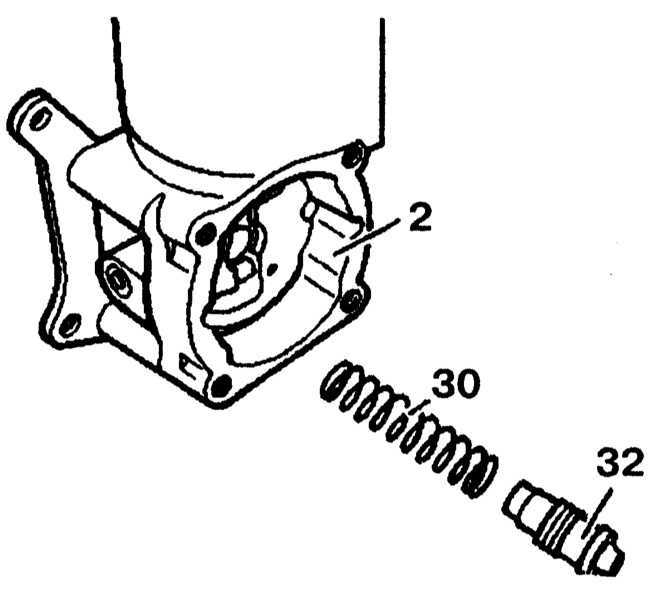

11. Извлеките клапан регулировки потока жидкости 32 и пружину 30 из корпуса насоса 2.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

12. Закрепите клапан регулировки потока жидкости 32 в тиски и выверните клапан 53 из клапана избыточного давления.

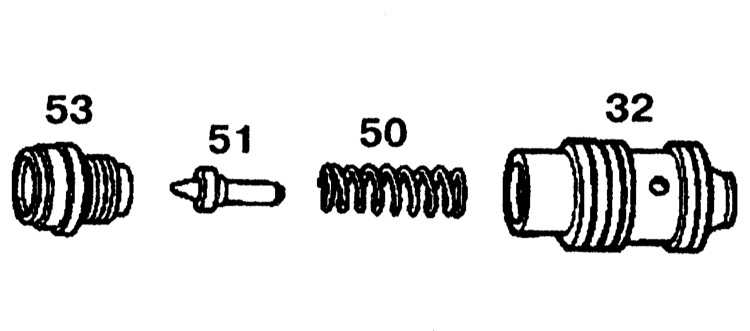

13. Снимите уплотнительный конус 51 и пружину 50. Проверьте контактные поверхности клапана регулировки потока жидкости 32 и отверстие в корпусе насоса на отсутствие износа или повреждения. Если износ уплотнительных поверхностей будет определен, насос необходимо заменить.
14. Проверьте оба уплотнительных конуса. Замените изношенный конус.


Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед началом сборки смажьте все детали маслом. Замените все уплотнительные кольца. Если устанавливается новый клапан регулировка потока жидкости 32, обратите внимание на правильное давление открывания клапана избыточного давления.
2. Соберите клапан регулировки потока жидкости 32, закрепив его Е тисках и затяните клапан 53.
3. Вставьте пружину 30 и клапан регулировки потока жидкости 32 в корпус насоса 2.
4. Установите стопорное кольцо 34а или 34b.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

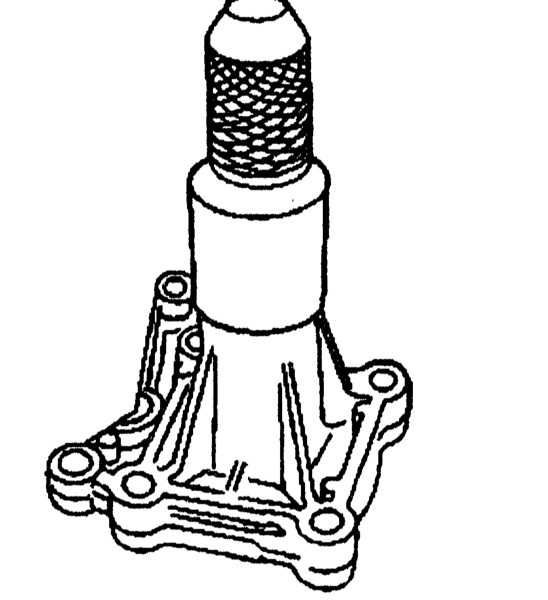

5. Установите новый сальник во фланец с помощью выколотки.

6. Далее установка проводится в порядке, обратном снятию.
7. После сборки насоса, проверьте правильность работы насоса и отсутствие утечек жидкости. Если необходимо, проверьте рабочее давление насоса.

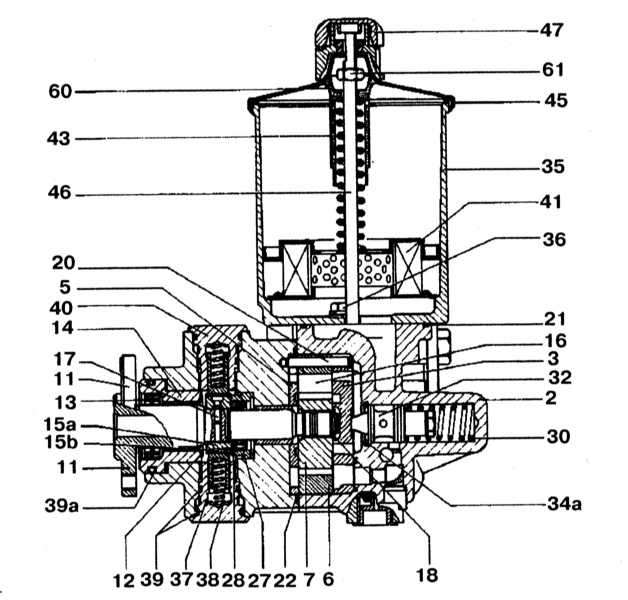

Насос усилителя рулевого управления типа «Тандем» — модели 62, 162

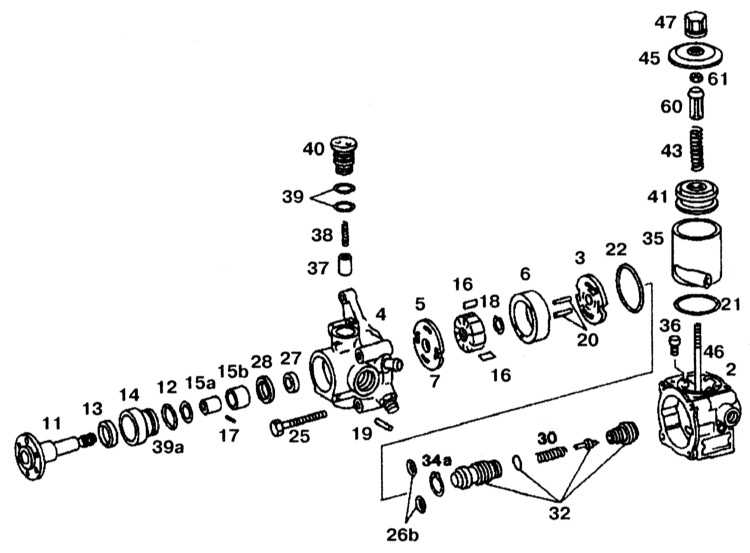

Насос усилителя рулевого управления типа «Тандем» в разобранном виде

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

2 — Корпус насоса
3 — Прижимная плита
4, 14 — Фланцы
5, 12 — Упорные прокладки
6 — Кулачковая вставка
7 — Ротор
11 — Ведущий вал
13, 27 — Радиальные сальники
15а — Эксцентрик
15b — Втулка
16 — Лопасть
17, 19, 20 — Пальцы
18 — Стопорное кольцо
21, 22, 26b, 39, 39а — Уплотнительные кольца

25, 36 — Болты
27 — Сальник
28 — Прокладка
30, 38, 43 — Пружины
32 — Клапан регулировки потока жидкости
35 — Резервуар
37 — Поршень
40 — Винтовая пробка
41 — Фильтр
45 — Крышка
46 — Опорный болт
47 — Вентиляционная крышка
60 — Пластиковая втулка
61 — Гайка

Насос усилителя рулевого управления типа «Тандем» - в сборе

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

Насос усилителя рулевого управления типа «Тандем» - модели 62, 162 показан на иллюстрациях.

Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните вентиляционную крышку 47 и снимите крышку 45.
2. Отверните гайку 61 опорного болта 46. Снимите пластиковую втулку 60, пружину 43 и фильтр 41.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

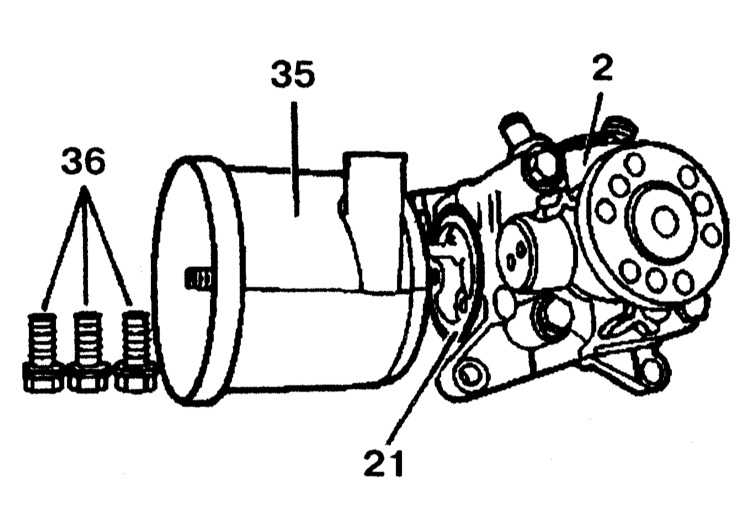

3. Отверните болты 36 корпуса насоса 2. Снимите резервуар 35 и уплотнительное кольцо 21.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

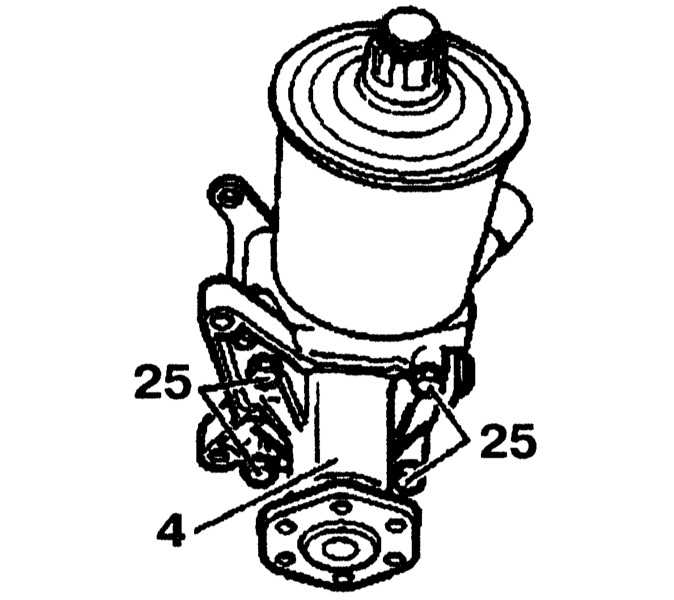

4. Отверните болты 25 и снимите фланец. Проверьте поверхность прилегания фланца на отсутствие износа и повреждения.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

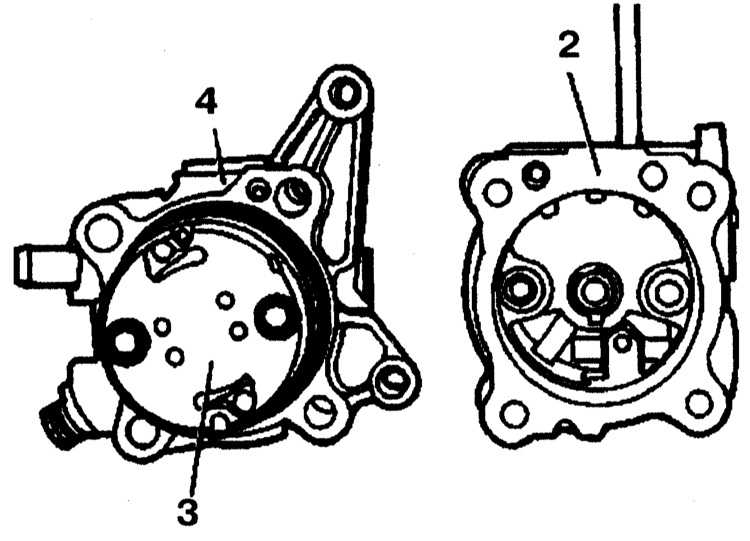

5. Снимите прижимную плиту 3.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

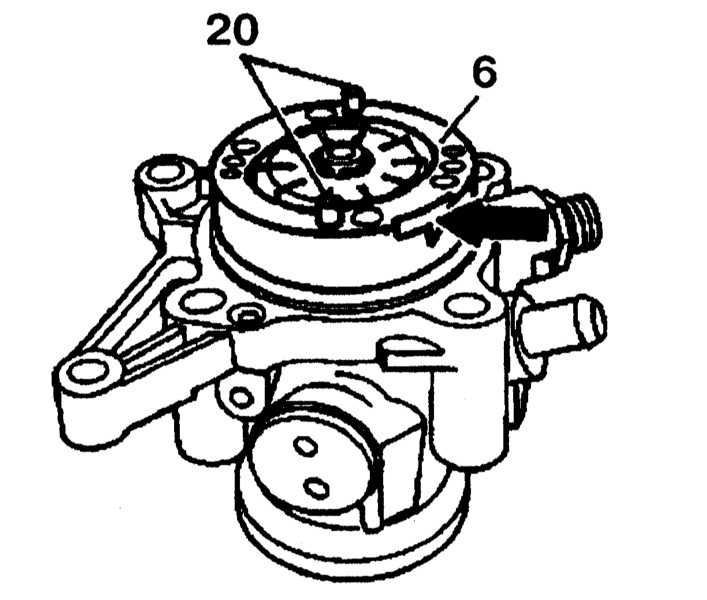

6. Снимите кулачковую вставку 6. Проверьте поверхность прилегания прижимной плиты, а также поверхности скольжения лопастей на кулачковой вставке 6 на отсутствие износа и задиров.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

7. Снимите стопорное кольцо 18 с ведущего вала. Замените стопорное кольцо.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

8. Снимите ротор 7 с ведущего вала 11с помощью киянки и снимите лопасти 16 (10 штук). Проверьте лопасти 16 в пазах ротора 7; они должны скользить в роторе легко.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

9. Снимите упорную прокладку 5.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

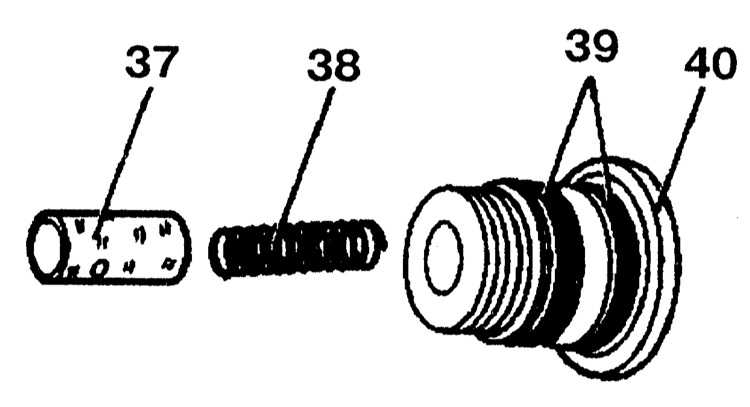

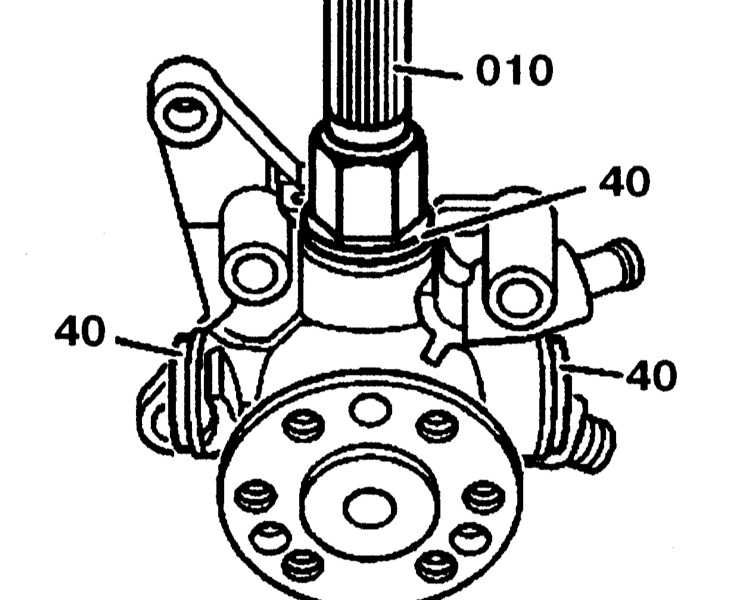

10. Выверните все четыре гайки 40 из корпуса насоса с помощью ключа 010.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

11. Проверьте сальники 39 и замените их, если необходимо. Извлеките поршень 37 и пружину 38 из пробки 40. Проверьте поршень и направляющую поршня на отсутствие следов износа и повреждений. Если поршень перемещается в направляющей с заметными трудностями, необходимо заменить пробку.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

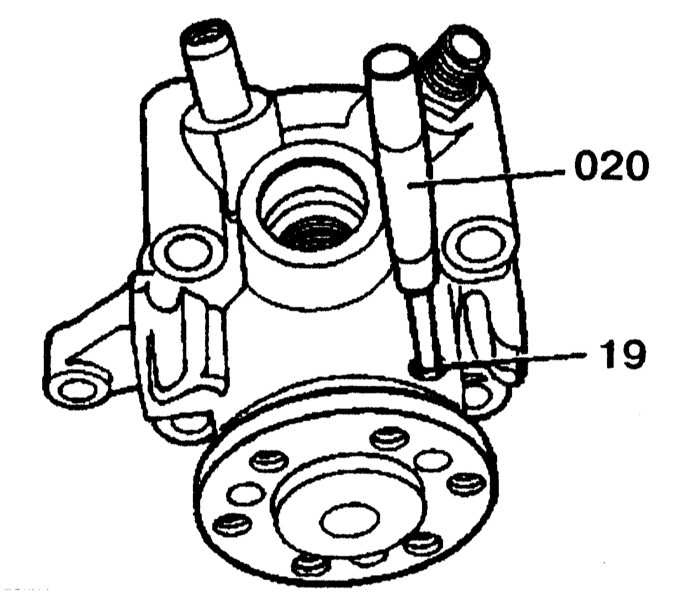

12. Выбейте палец 19 из корпуса насоса с помощью выколотки.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

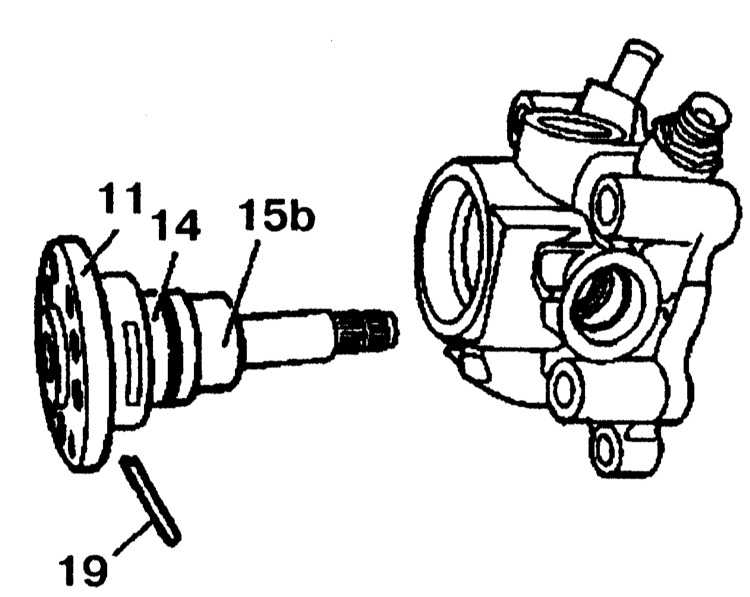

13. Извлеките ведущий вал 11 вместе с втулкой 15b и фланцем 14 из корпуса насоса.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

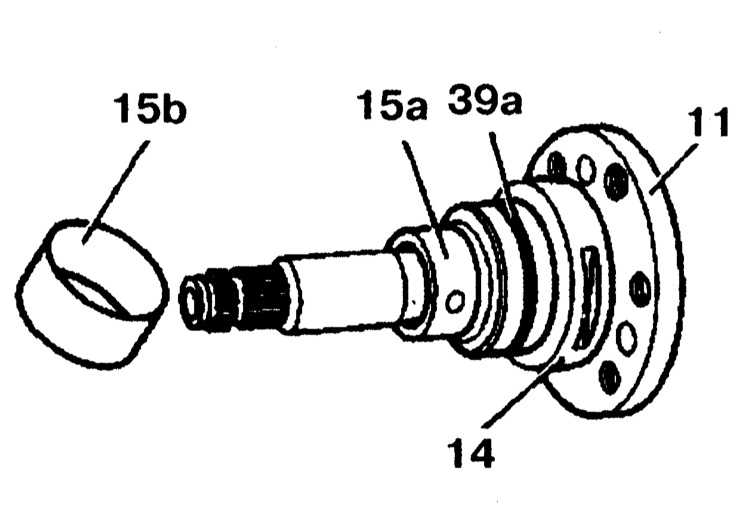

14. Снимите втулку 15b и проверьте ее.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

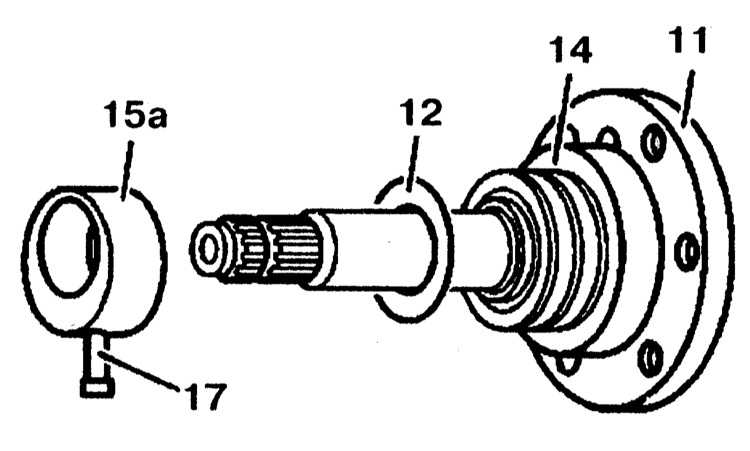

15. Выбейте палец 17 с помощью выколотки и снимите эксцентрик 15а. Снимите упорную прокладку 12 и проверьте ее состояние. Снимите фланец 14 с ведущего вала 11.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

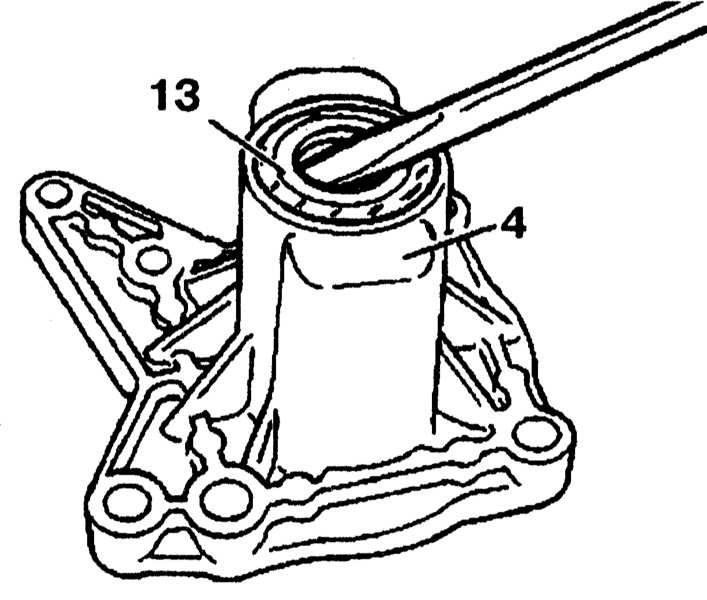

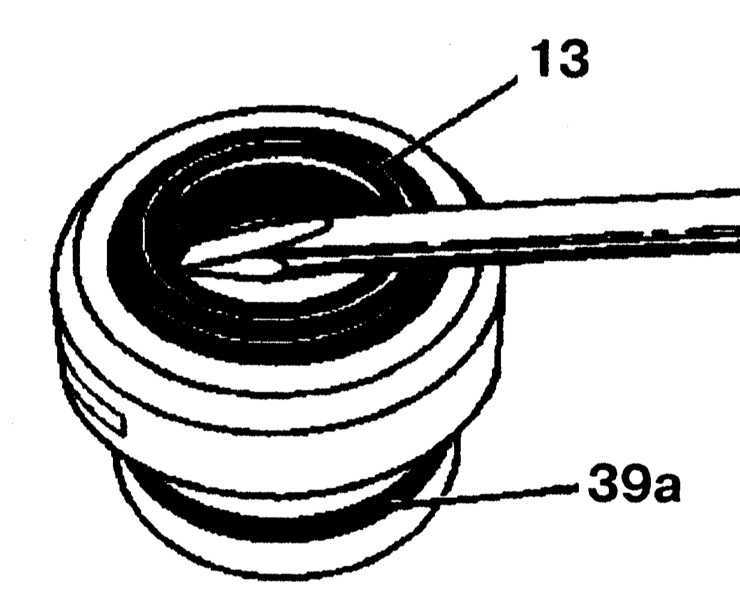

16. С помощью отвертки извлеките радиальный сальник 13 с фланца. Замените уплотнительное кольцо 39а.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

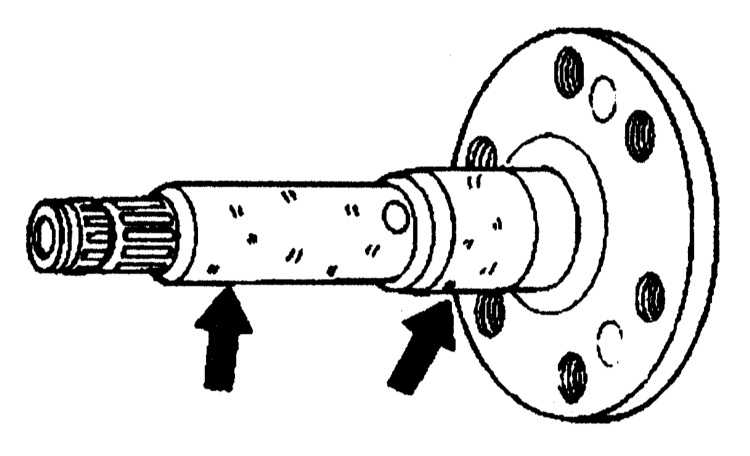

17. Проверьте опорные поверхности для подшипников (стрелки) на ведущем вале на отсутствие износа или задиров.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

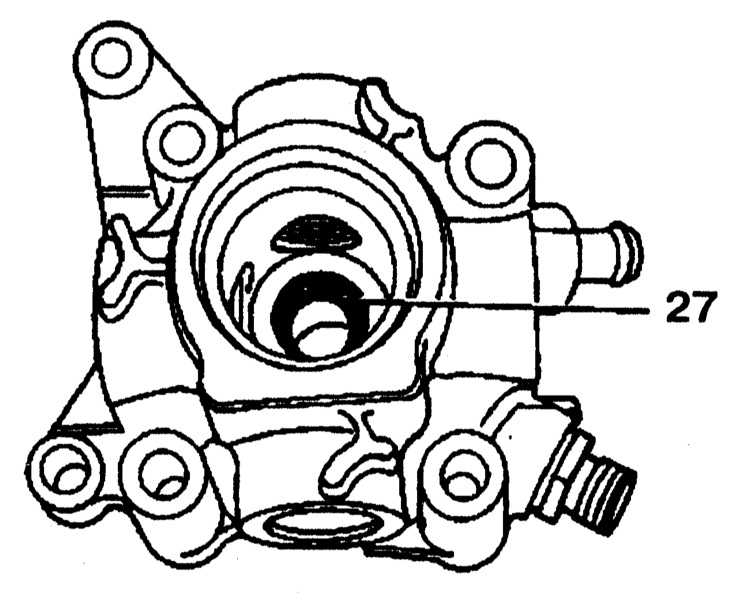

18. Проверьте радиальный сальник 27 в корпусе насоса. Если на насосе обнаружена жидкость, вероятной причиной будет пропускание сальника 27.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

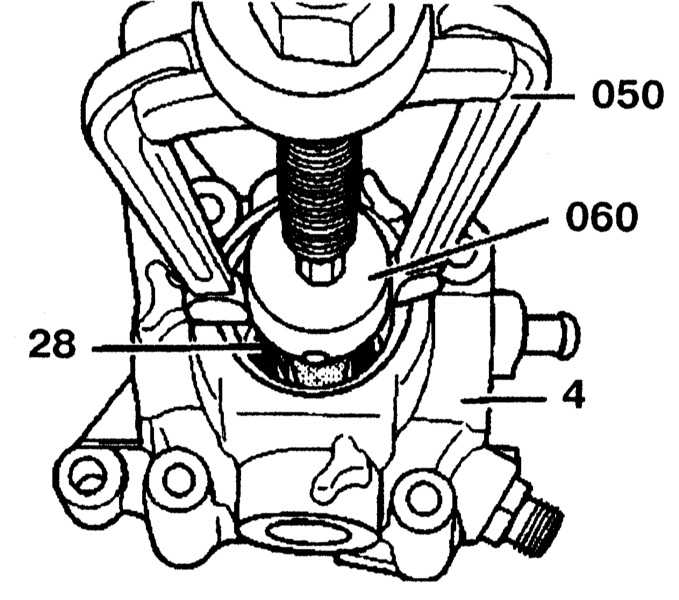

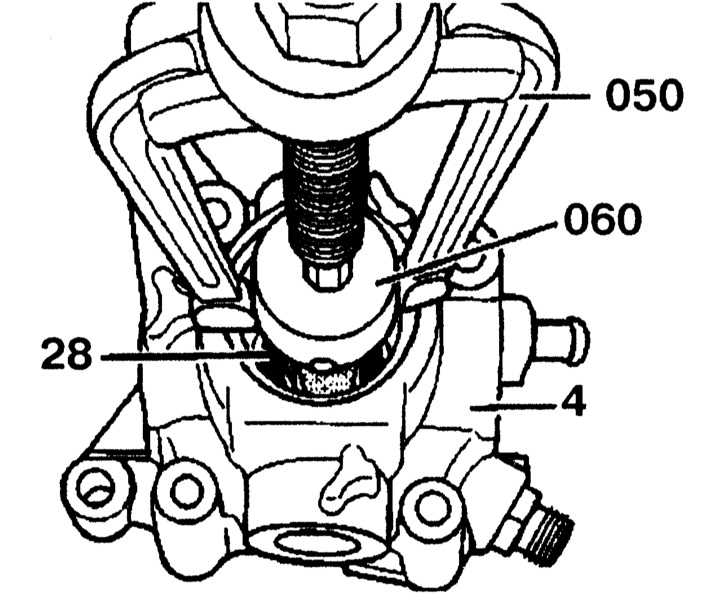

19. Извлеките радиальный сальник и прокладку 28 с помощью съемника. Проверьте бронзовую втулку в корпусе 4 на отсутствие следов износа и повреждений и, если необходимо, замените ее.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

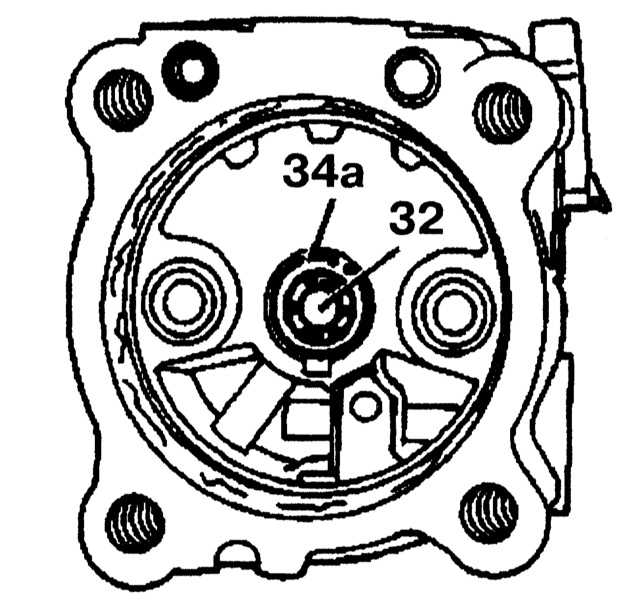

20. Снимите стопорное кольцо 34а. При снятии стопорного кольца убедитесь, что корпус насоса не поврежден.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

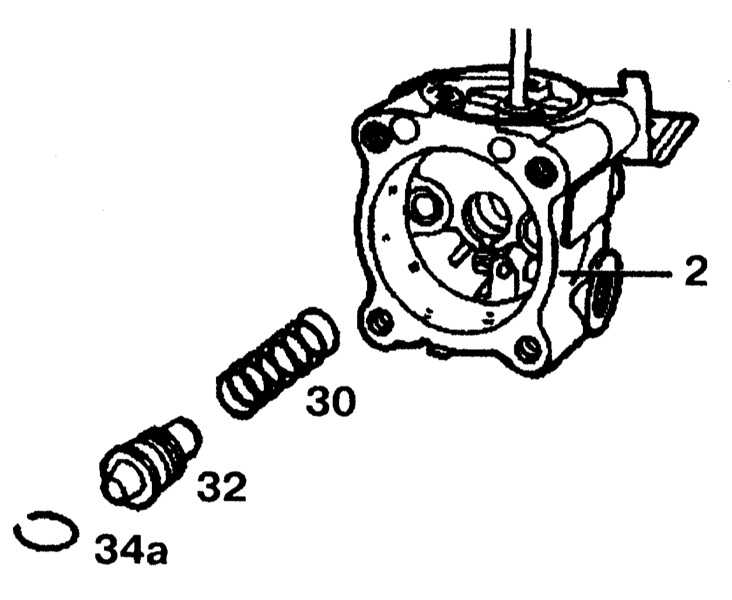

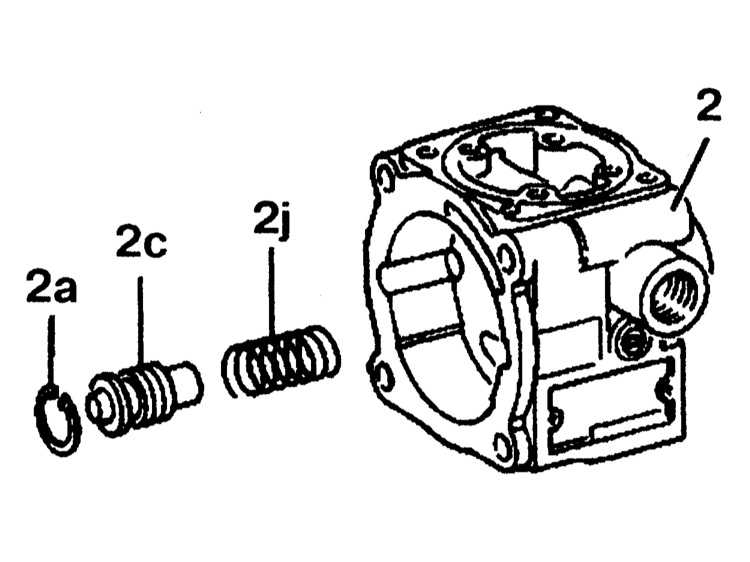

21. Извлеките клапан регулировки потока жидкости 32 и пружину 30 из корпуса насоса 2.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

22. Закрепите клапан регулировки потока жидкости 32 в тиски и выверните клапан 53 с клапана избыточного давления.

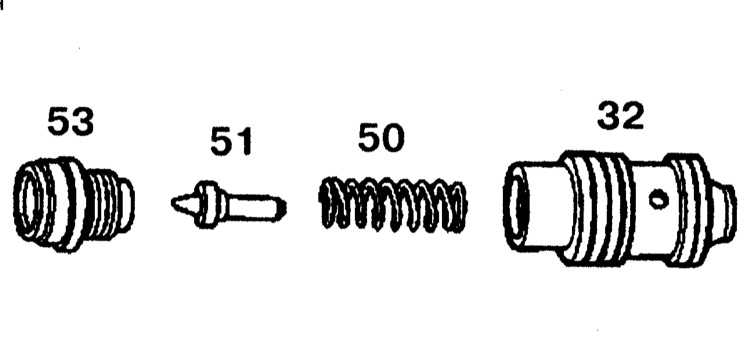

23. Снимите уплотнительный конус 51 и пружину 50. Проверьте контактные поверхности клапана регулировки потока жидкости 32 и отверстие в корпусе насоса на отсутствие износа или повреждения. Если износ уплотнительных поверхностей будет определен, насос необходимо заменить.
24. Проверьте оба уплотнительных конуса. Замените изношенный конус.


Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сборка проводится в порядке, обратном снятию.
2. После сборки насоса, проверьте правильность работы насоса и отсутствие утечек жидкости. Если необходимо, проверьте рабочее давление насоса.

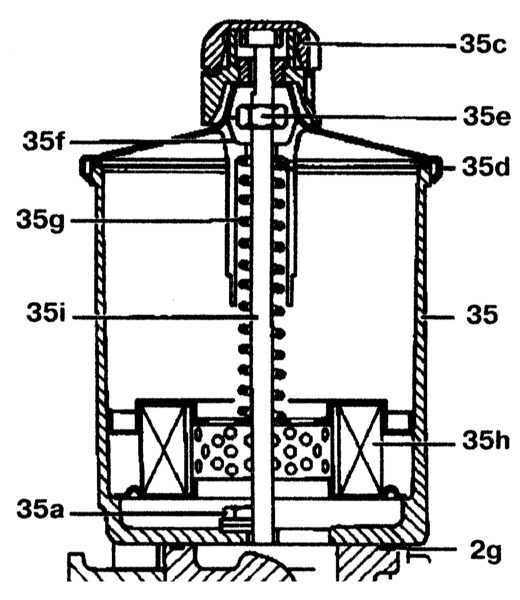

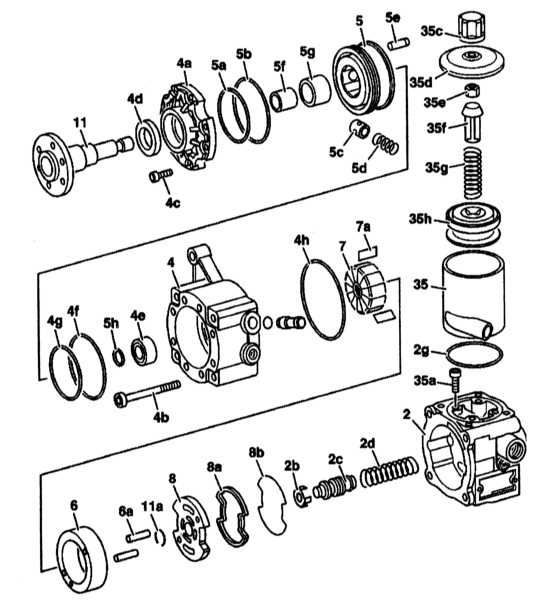

Насос усилителя рулевого управления типа «Тандем»

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

2 — Корпус насоса
2b, 2с — Клапан регулировки потока жидкости
2d, 5d, 35g — Пружины
2g, 4f, 4h, 5a, 5b, 35a — Уплотнительные кольца
4 — Корпус насоса
4а — Крышка фланца
4b, 4с — Болты
4d, 4e — Радиальные сальники
5 — Опорное кольцо поршня
5с — Поршень
5f — Втулка
5g — Подшипник
6 — Кулачковая вставка
6а. — Пальцы

7 — Ротор
7а — Лопасти
8 — Прижимная плита
8а — Сальник
8b — Прокладка
11 — Ведущий вал
11 а — Стопорное кольцо
35 — Бачок
35с — Вентиляционная крышка
35d — Крышка
35е — Гайка
35f — Пластиковая втулка
35g — Пружина
35h — Фильтр


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Насос усилителя рулевого управления типа «Тандем» показан на иллюстрации.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

2. Снимите уплотнительный конус 51 и пружину 50.

 Внимание! На некоторых моделях резервуар 35 может крепиться на кронштейне 1а, который в свою очередь приворачивается к насосу 1.


Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

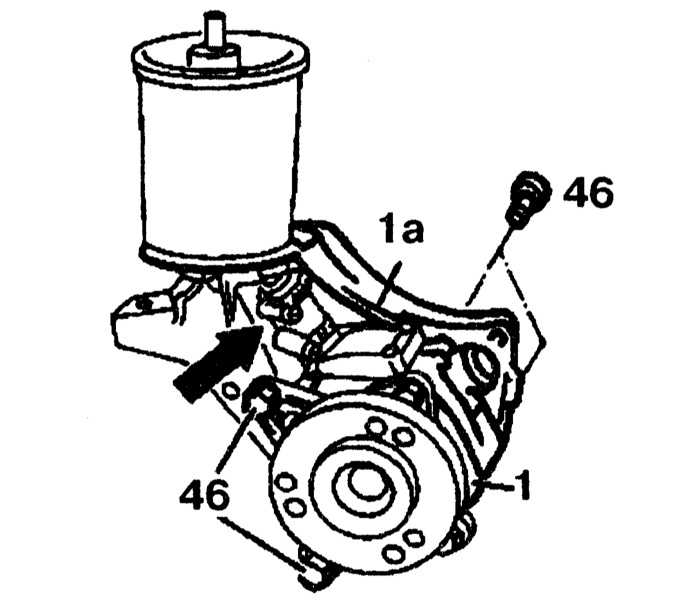

1. Ослабьте хомут, отсоедините трубку (стрелка) и закрепите ее сбоку. Отверните болты 46 и снимите насос 1 с кронштейна 1а.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

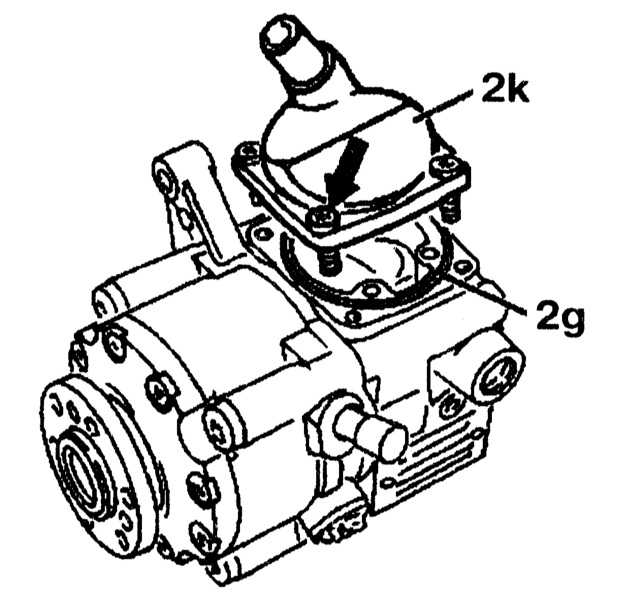

2. Отверните болты (4 штуки). Снимите крышку 2к, проверьте уплотнительное кольцо 2g, замените его, если необходимо.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

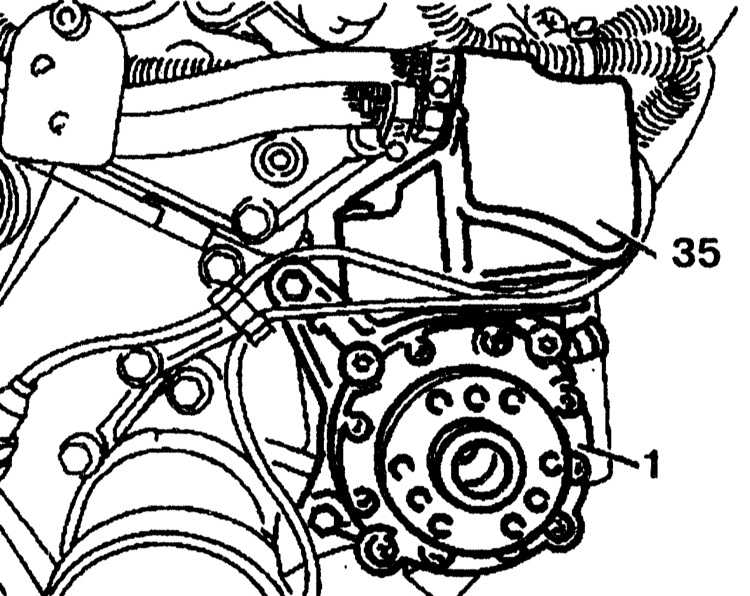

3. На некоторых моделях насос 1 имеет расширительный резервуар для регулировки масла в резервуаре 35, расположенный между термостатом и впускным коллектором.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

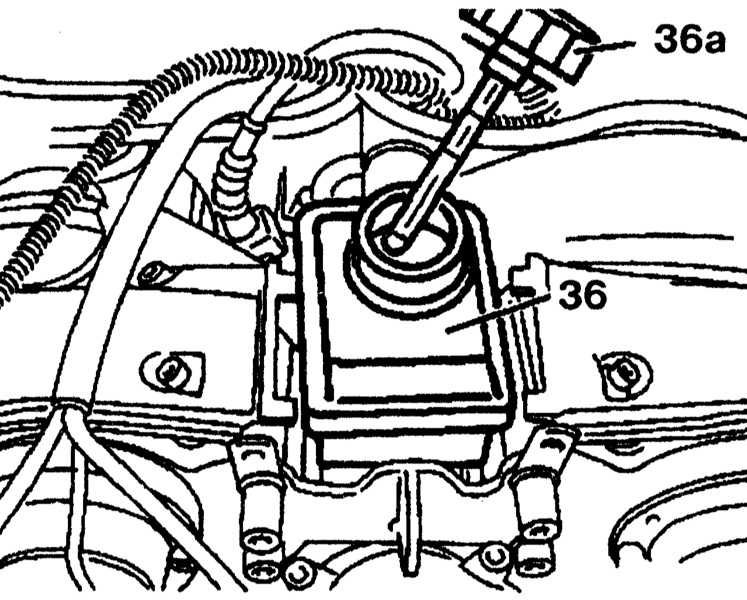

4. Указатель уровня масла 36а с метками «min» и «max» для проверки уровня масла расположен на крышке расширительного резервуара 36.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

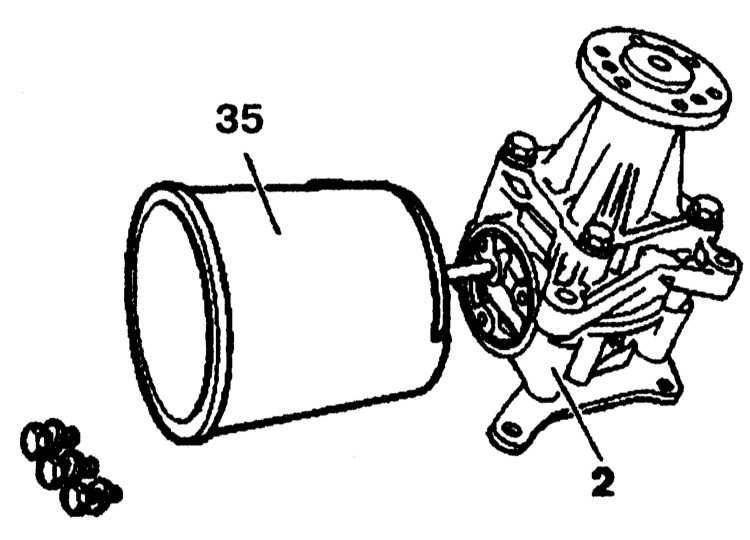

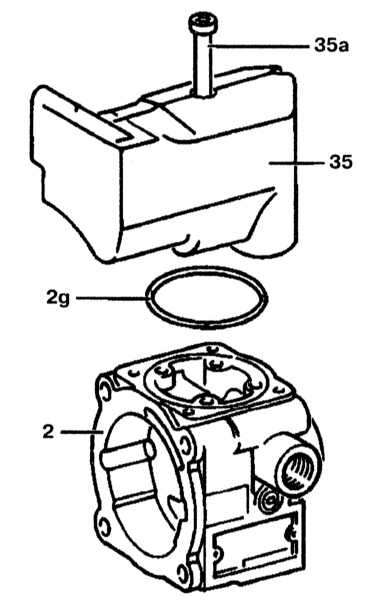

5. Отверните четыре болта 35а крепления резервуара 35 и снимите его. Проверьте уплотнительное кольцо 2g, замените его, если необходимо.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

6. Отверните вентиляционную крышку 35с и снимите крышку 35d.

7. Отверните гайку 35е с опорного болта 35i. Снимите пластиковую втулку 35f, пружину 35g и фильтр 35h.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

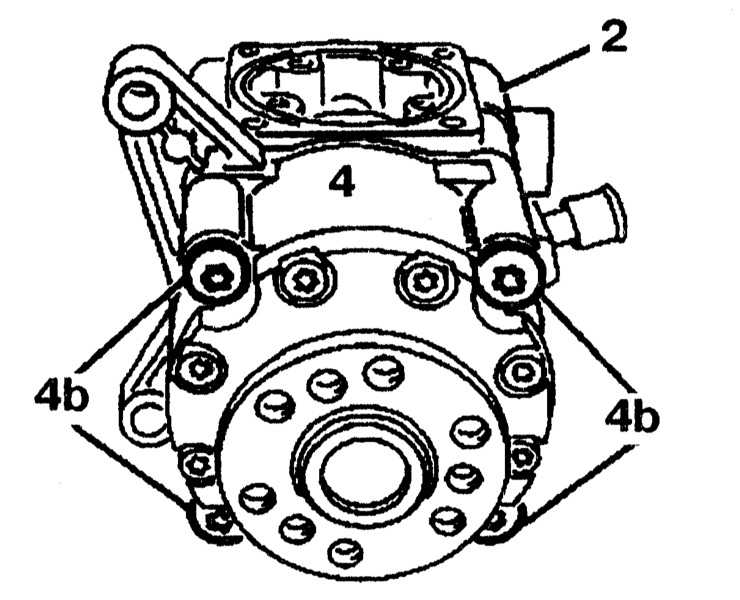

8. Отверните болты 4b на фланце 4 и снимите корпус насоса 2.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

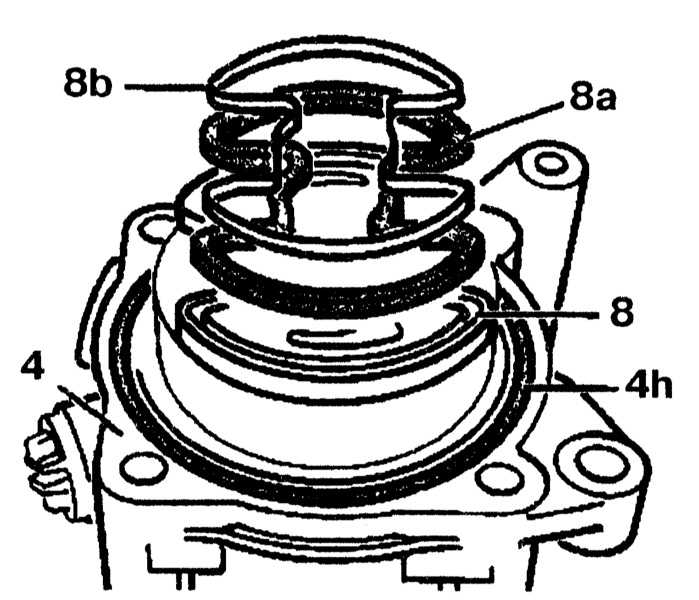

9. Снимите уплотнительное кольцо 4h с фланца 4, проверьте и замените его, если необходимо. Снимите прижимную плиту 8. Проверьте сальник 8а и конусную прокладку 8b и замените сальник, если необходимо.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

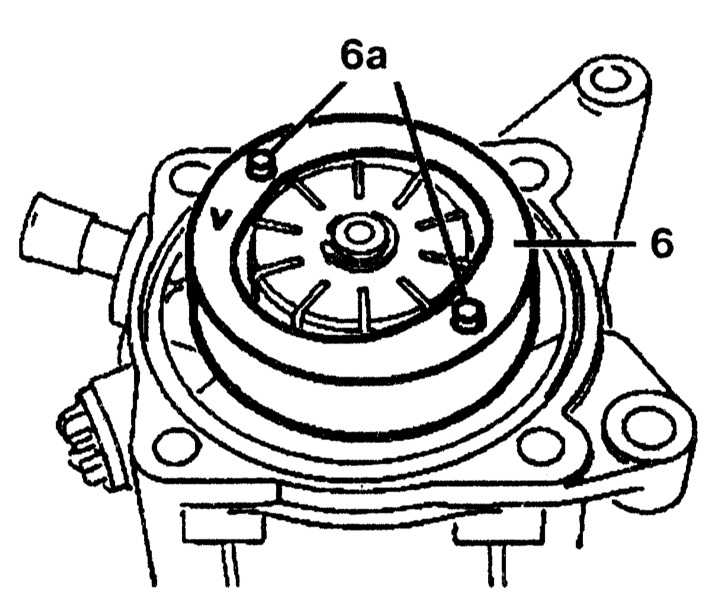

10. Снимите кулачковую вставку 6 и пальцы 6а. Проверьте поверхность прижимной плиты, а также поверхность скольжения лопастей на кулачковой вставке на отсутствие износа или повреждений.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

11. Снимите стопорное кольцо 11а с ведущего вала 11. Замените стопорное кольцо.

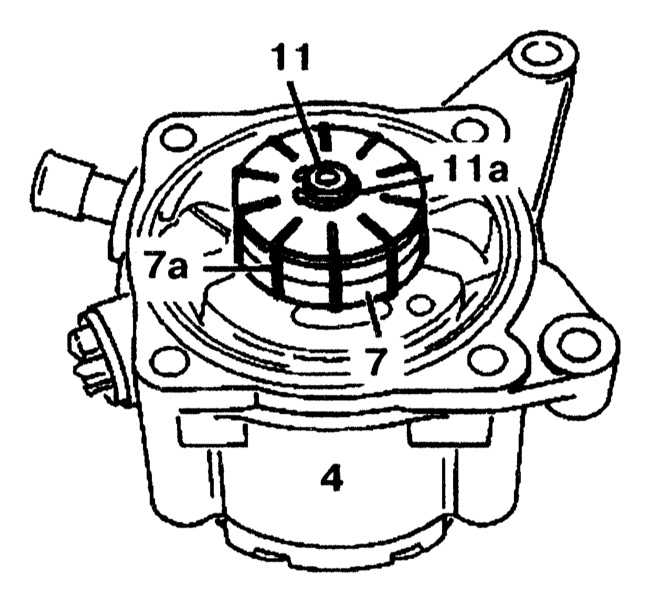

12. Снимите ротор 7 с ведущего вала 11 с помощью пластикового молотка и снимите все лопасти 7а (10 штук).
13. На насосе ZF: извлеките ведущий вал 11 из фланца 4. На насосах Vickers/LUK: сначала снимите 10 лопастей, а затем снимите ведущий вал с крышкой фланца.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

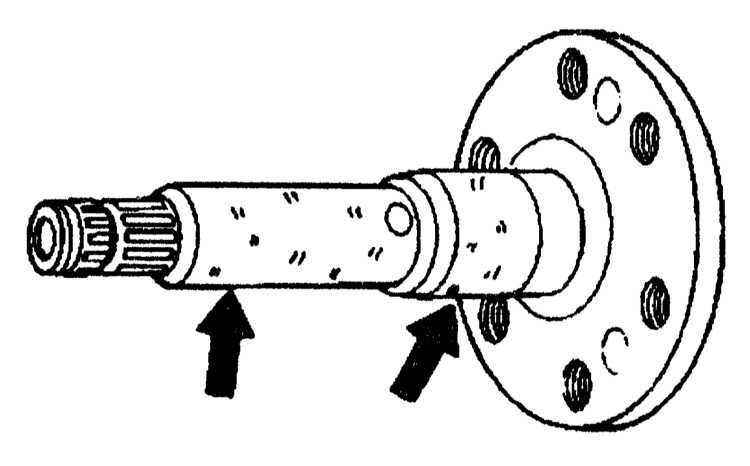

14. Проверьте ведущий вал на отсутствие задиров и износа на поверхностях под подшипники (стрелка). Если необходимо, замените его.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

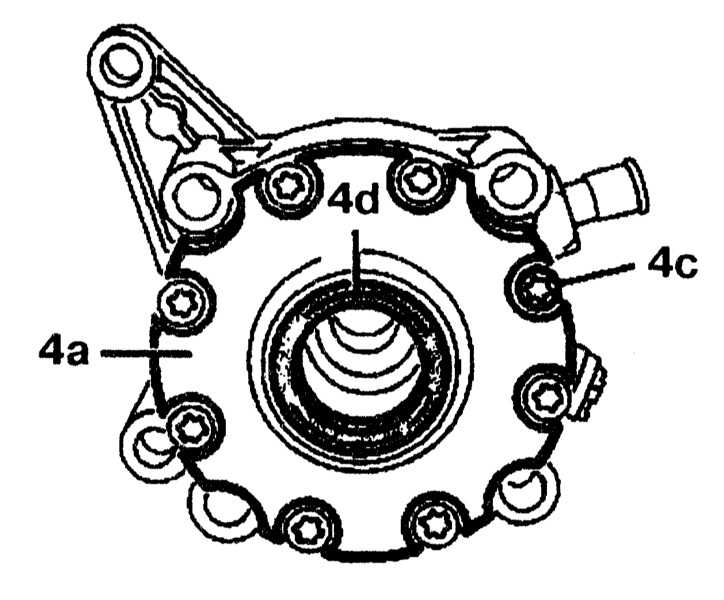

15. Отверните болты 4с (8 штук) и снимите крышку фланца 4а. Проверьте радиальный сальник 4d и замените его, если необходимо.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

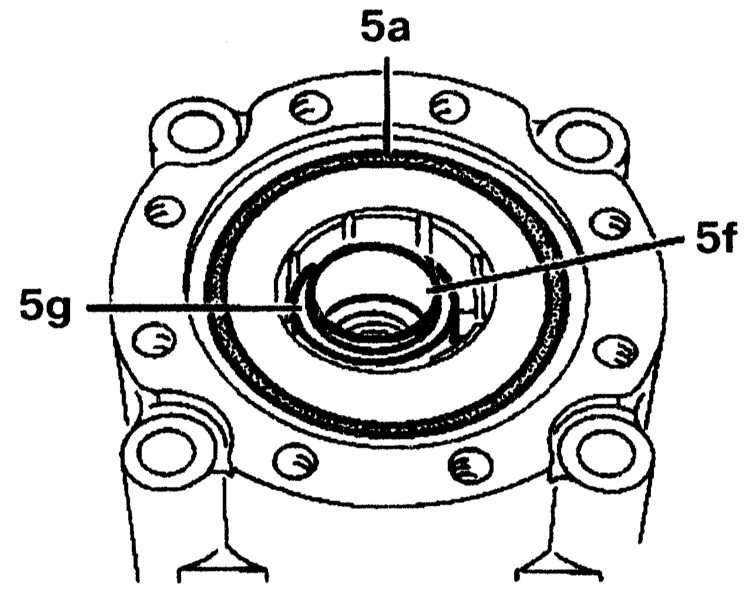

16. Замените уплотнительное кольцо 5а. На насосе ZF: снимите втулку 5f и подшипник 5g. На насосах Vickers/LUK: снимите стопорное кольцо с ведущего вала, снимите прокладку и втулку 5f с подшипника 5g.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

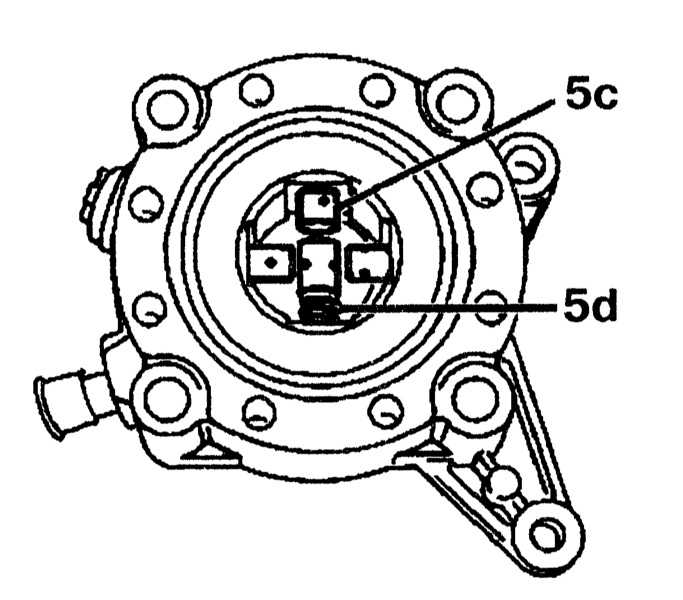

17. Извлеките поршень 5с и пружину 5d. Проверьте поршень и пружину на отсутствие износа и повреждения.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

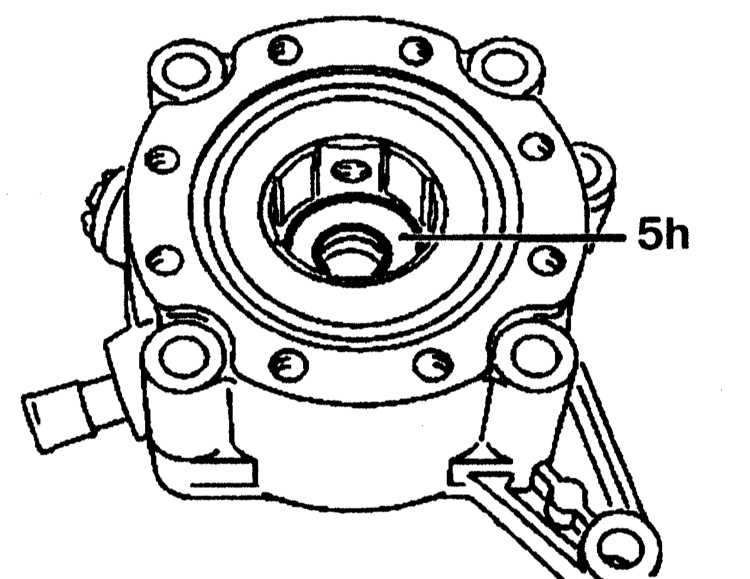

18. Извлеките прокладку 5h из корпуса насоса ZF.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

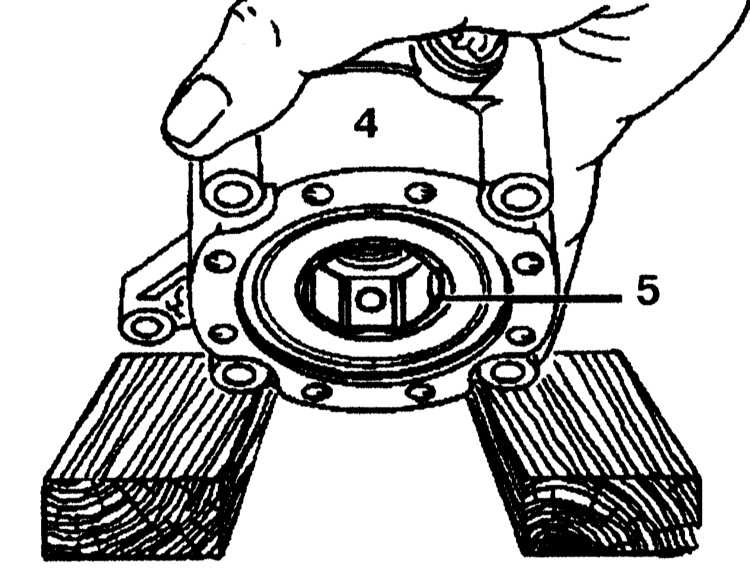

19. Закрепите фланец 4 между двумя деревянными блоками так, чтобы можно было снять кольцо 5.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

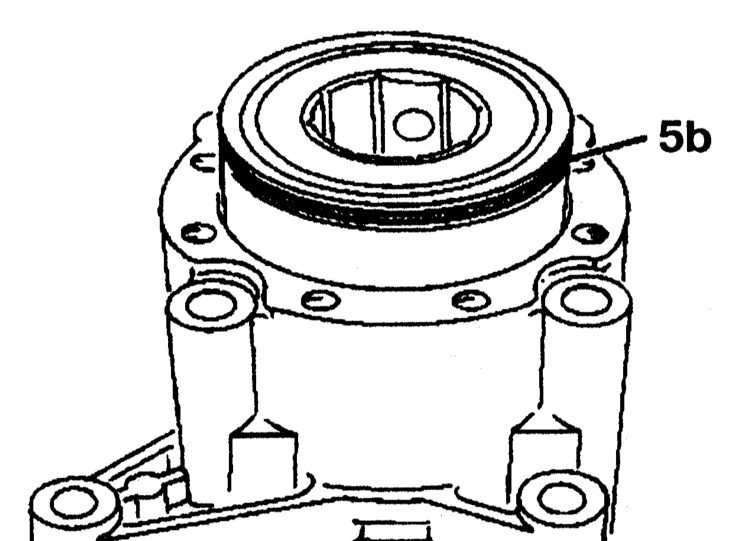

20. Замените уплотнительное кольцо 5b.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

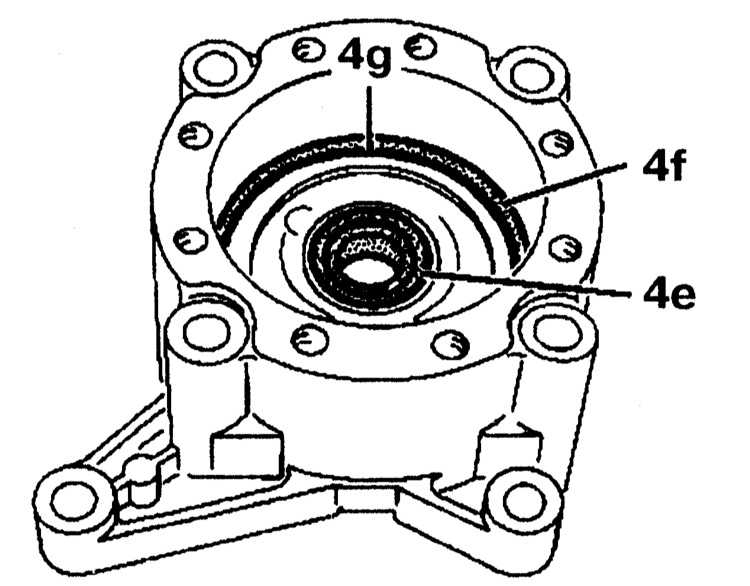

21. Замените уплотнительное кольцо 4f и конусное кольцо 4g в корпусе насоса. Проверьте радиальный сальник 4е и замените его, если необходимо.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

22. Извлеките радиальный сальник 4е с помощью съемника. Проверьте бронзовую втулку в корпусе 4 на отсутствие повреждений и износа и замените ее, если необходимо.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

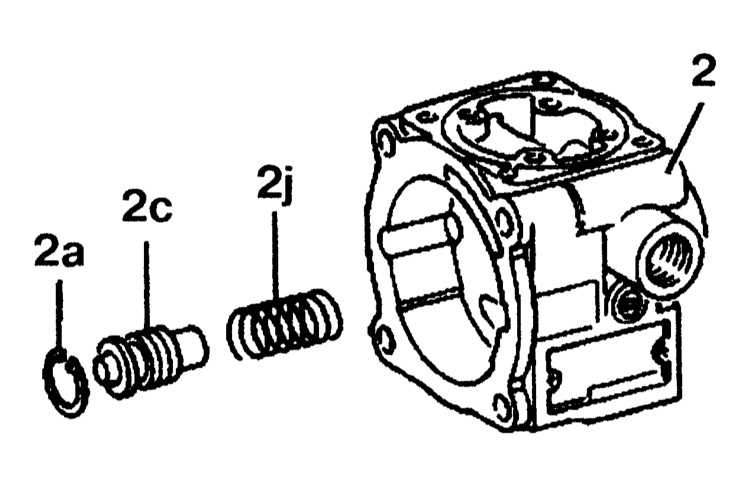

23. Извлеките клапан регулировки потока жидкости 2с и пружину 2j из корпуса насоса 2.

11.4.8 Разборка и сборка насоса усилителя рулевого управления Mercedes-Benz W220

24. Закрепите клапан регулировки потока жидкости 2с в тиски и выверните клапан 2е из клапана избыточного давления.

25. Снимите уплотнительный конус 2f и пружину 2d. Проверьте контактные поверхности клапана регулировки потока жидкости 2с и отверстие в корпусе насоса на отсутствие износа или повреждения. Если износ уплотнительных поверхностей будет определен, насос необходимо заменить.
26. Проверьте оба уплотнительных конуса. Замените изношенный конус.


Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сборка проводится в порядке, обратном снятию.
2. После сборки насоса, проверьте правильность его работы и отсутствие утечки жидкости. Если необходимо, проверьте рабочее давление насоса.
