Мерседес Бенц W220. Регулировка передних колес

Регулировка передних колес

Проверка и регулировка схождения передних колес

	Модели 4MATIC
	Заднеприводные модели


Стрелки — Центрирование положения рулевого колеса 055 — Удерживающее устройство 055b — Крепление	10 — Рулевая тяга 10f — Контргайка 030 — Распорка

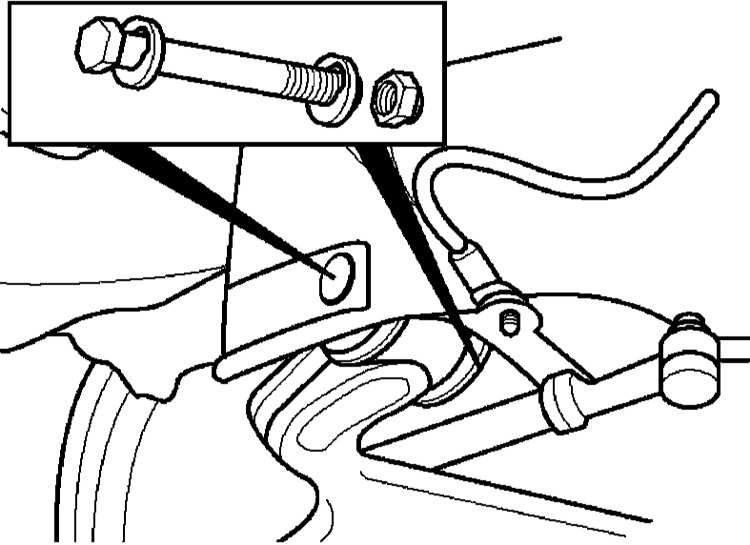

Регулировка развала и продольного наклона оси поворота передних колес – производится с помощью эксцентрикового болта

11.4.3 Регулировка передних колес Mercedes-Benz W220

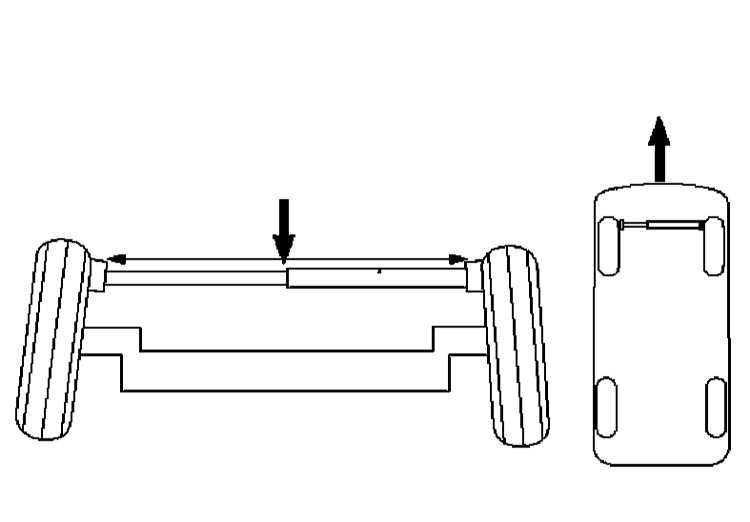

Линейка для измерения схождения передних колес


Beissbarth — № P860 000 883, № P 872 Matra — № 002 548 199 074	Bosch — № 2 688 190 000, № — 1 688 190 022

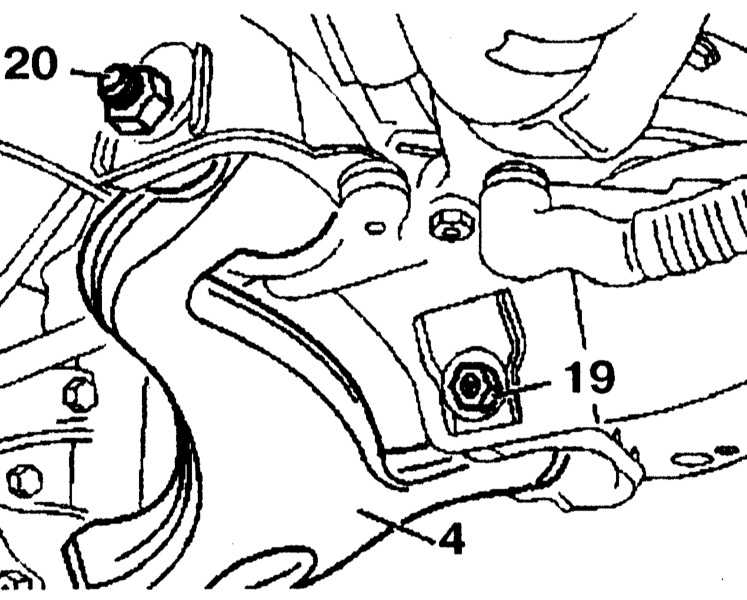

Регулировка развала проводится передним эксцентриковым болтом 19, а продольный угол наклона оси поворота колеса регулируется задним эксцентриковым болтом 20 на нижнем рычаге.

Проверка и регулировка схождения передних колес

ПОРЯДОК ВЫПОЛНЕНИЯ

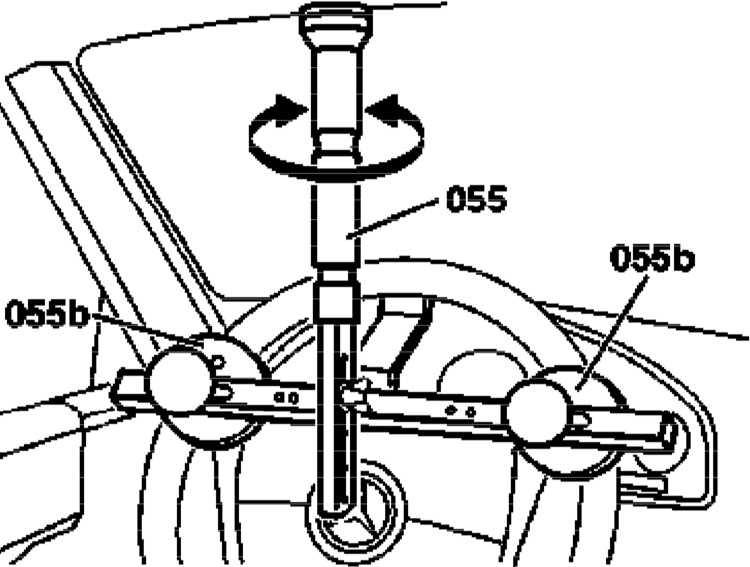

1. Установите колеса в положение для прямолинейного движения с помощью устройства 055.

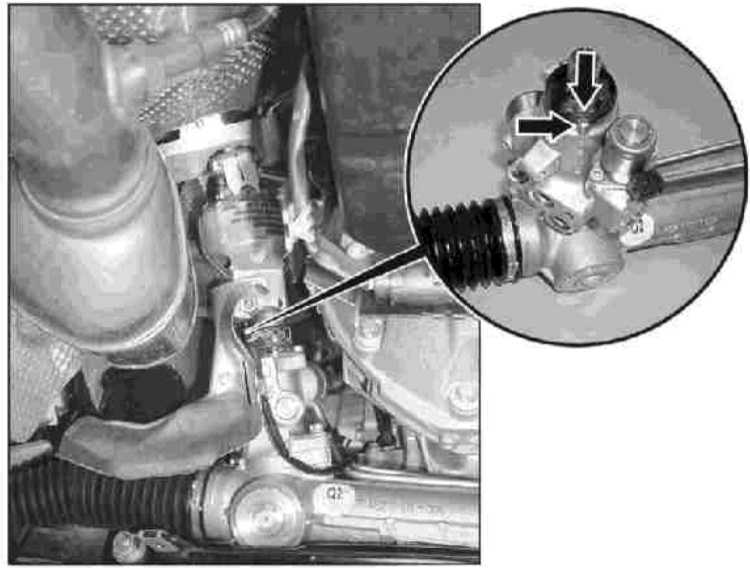

2. Проверьте центральное положение рулевого механизма и рулевого колеса (стрелки).

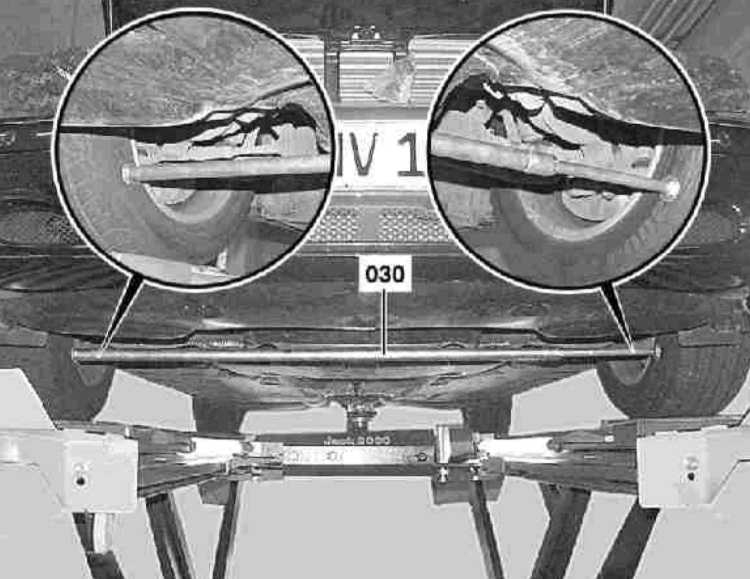

3. Установите линейку 030 между внутренними поверхностями передних колес. Проверьте схождение передних колес.

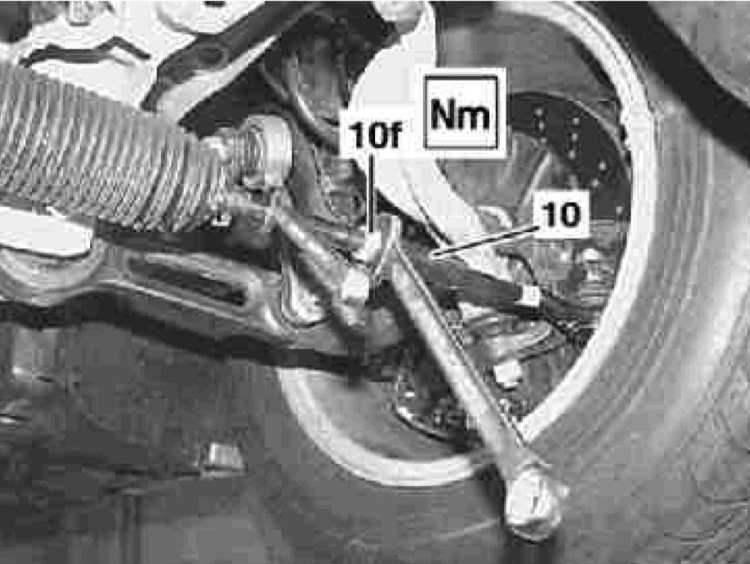

4. Регулировка схождения проводится вращением рулевых тяг 10.

Схождение передних колес приведено в Спецификациях.
