Мерседес Бенц W220. Ступица колеса



Мерседес Бенц W220. Ступица колеса

Ступица колеса

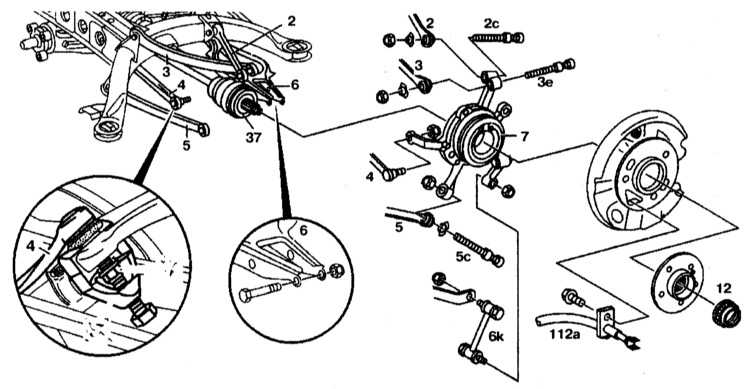

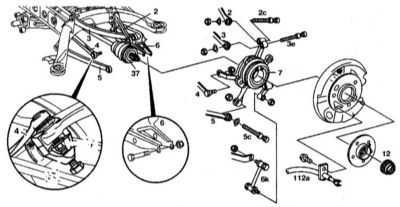

11.3.2 Ступица колеса Mercedes-Benz W220

2 — Стойка регулировки развала колеса
2с, 3е, 5с — Болты
3 — Натяжная тяга
4 — Поперечная тяга
5 — Штанга
6 — Пружинное звено

6к — Тяга стабилизатора
7 — Ступица колеса
12 — Гайка приводного вала
37 — Приводной вал
112а — Трос привода стояночного тормоза


Ступица колеса показана на иллюстрации.
