Мерседес Бенц W220. Задняя подвеска

Задняя подвеска

Рычаги подвески заднего колеса и управляемый пневматический амортизатор

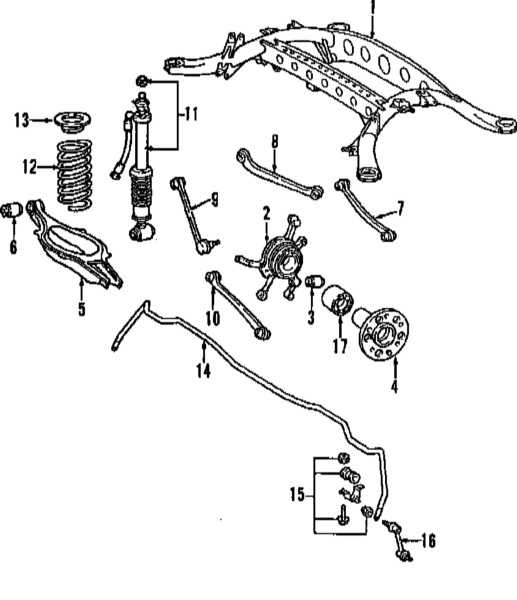

1 — Балка подвески 2 — Кулак 3 — Сайлент-блок 4 — Ступица колеса 5 — Нижний рычаг подвески 6 — Сайлент-блок 7 — Верхняя тяга 8 — Тяга 9 — Тяга регулировки схождения	10 — Распорка 11 — Амортизационная стойка подвески 12 — Пружина 13 — Тарелка пружины 14 — Штанга стабилизатора 15 — Втулки 16 — Тяга стабилизатора 17 — Подшипник ступицы колеса

Задняя подвеска автомобиля

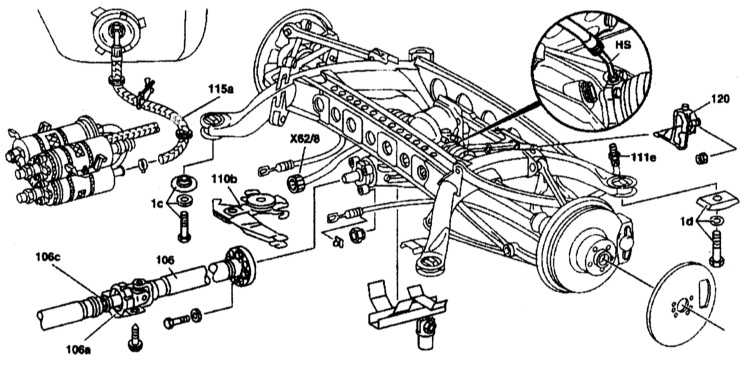

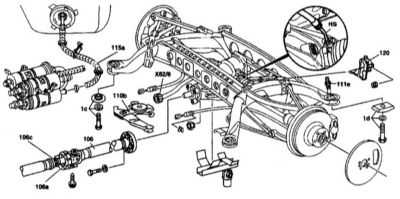

1с, 1d — Болт с прокладкой 106 — Карданный вал 106а — Подшипник карданного вала 106с — Гайка 11 Ob — Автоматический регулятор стояночного тормоза 111е — Тормозная трубка	115а — Топливопровод от топливного бака к топливному насосу 120 — Кронштейн контроллера уровня кузова на задней подвеске HS — Гидропровод Х62/8 — Разъем проводки

Снятие стойки задней подвески

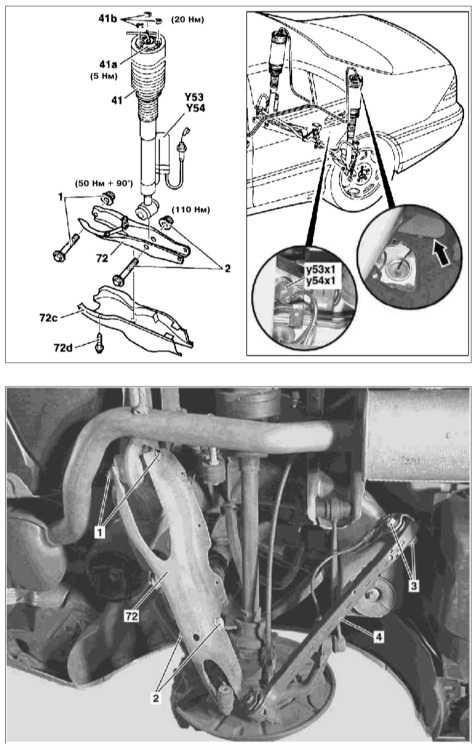

1 — Болтовое соединение 2 — Болтовое соединение 4 — Тяга 41 — Стойка задней подвески 41a — Разъем линии давления 41b — Гайки (3 шт.) 72 — Пружинная связка 72c — Крышка пружинной связки 72d — Болты (4 шт.)	Y53 — Блок демпфирующего клапана левой задней полуоси Y53x1 — Разъем блока демпфирующего клапана Y54 — Блок демпфирующего клапана правой задней полуоси Y54x1 — Разъем блока демпфирующего клапана

Элементы подвески задних колес

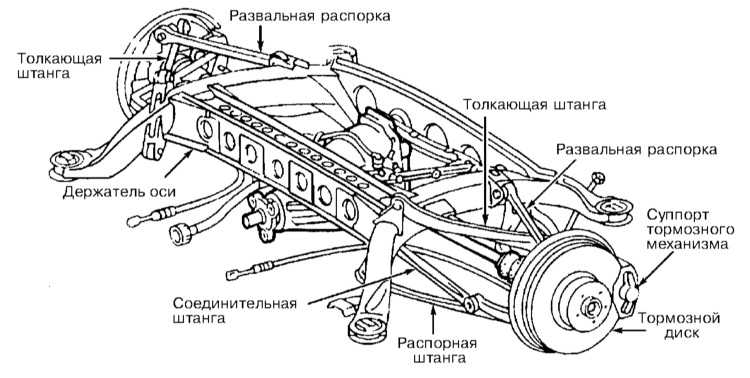

Вид снизу на подвеску заднего колеса

Многорычажная задняя подвеска автомобиля представлена на иллюстрациях.
