Мерседес Бенц W220. Тормозной суппорт

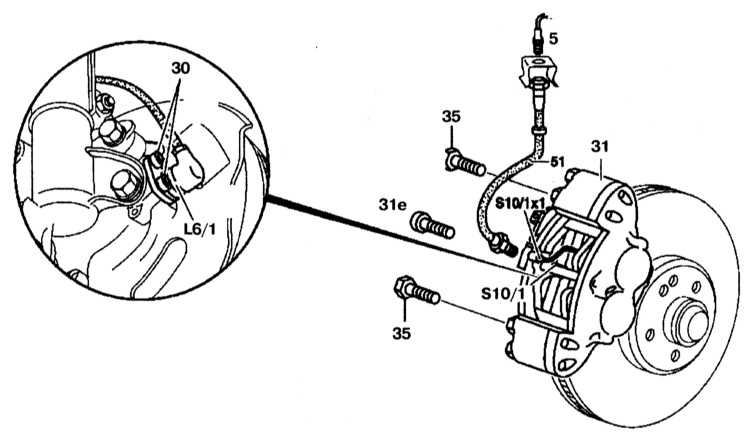

1. Снимите передние колеса.

2. Отсоедините тормозной шланг 51 от тормозной трубки 5 и затем от суппорта 31.

3. Отсоедините разъем проводки 510/1x1 от датчика частоты вращения переднего колеса 810x1.
4. Отверните разъем проводки 510/1x1.
5. Снимите датчик частоты вращения переднего колеса L6/1, если необходимо.

Установка проводится в порядке, обратном снятию.

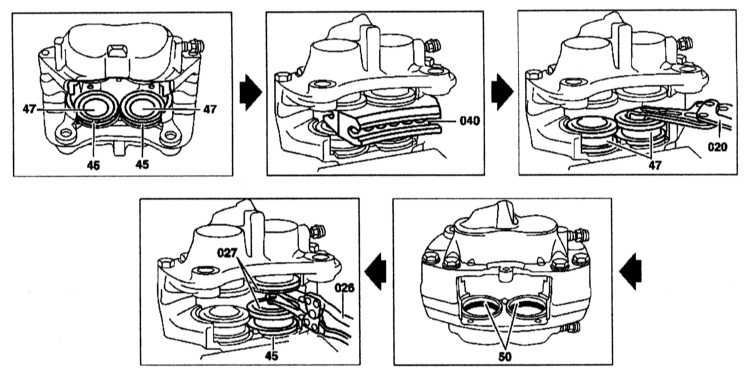

1. Выпрессуйте защитные крышки 45.

2. Вставьте металлический сегмент 040 толщиной 28 мм в суппорт, затем осторожно выпрессуйте поршни 47.
3. Снимите поршни с помощью плоскогубцев 020.
4. Проверьте поршни 47 и отверстие в суппорте на отсутствие повреждений и замените их, если необходимо.
5. Снимите уплотнение 50 поршня из паза в отверстии цилиндра.
6. Сборка проводится в обратном порядке Размеры тормозного суппорта переднего колеса приведены в Спецификациях.

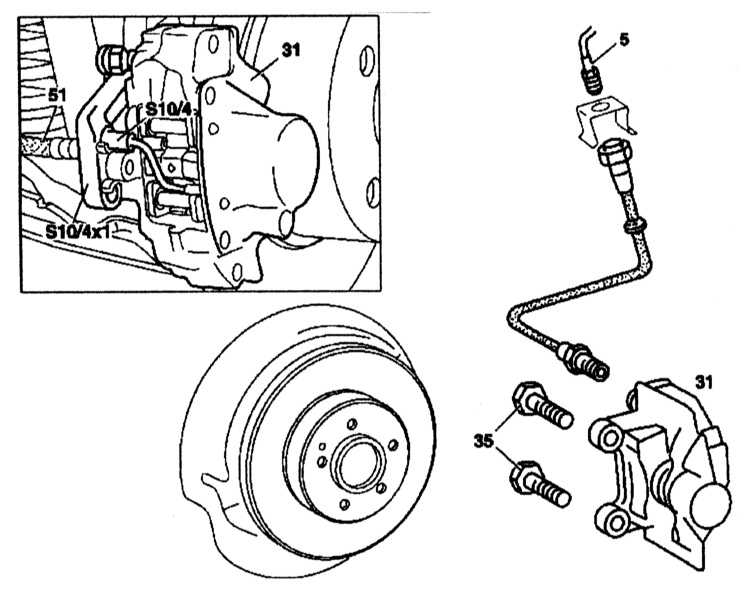

1. Снимите заднее колесо.

2. Отсоедините тормозной шланг 51 от тормозной трубки 5 и затем от суппорта 31.

3. Отсоедините разъем проводки 810/4x1 от датчика износа правой тормозной накладки S10/4.
4. Отверните разъем проводки 510/4x1.
5. Отверните тормозной суппорт 31 от опоры колеса.

Установка проводится в порядке, обратном снятию.
