Мерседес Бенц W220. Вакуумный усилитель



Мерседес Бенц W220. Вакуумный усилитель

Вакуумный усилитель

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите главный тормозной цилиндр.
2. Снимите поддерживающий насос ASR.
3. Проверьте главный тормозной цилиндр на отсутствие повреждений и утечек.

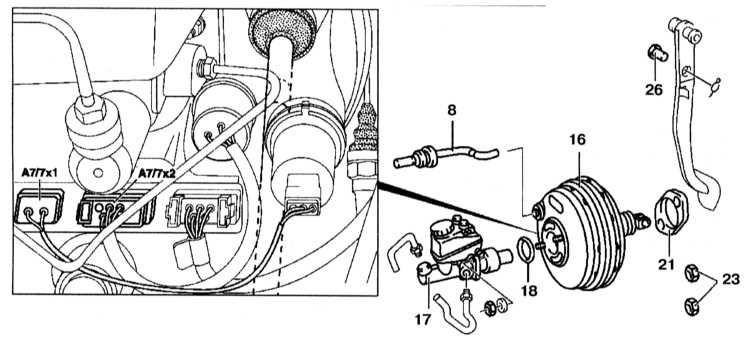

10.5 Вакуумный усилитель Mercedes-Benz W220

4. Отверните или отцепите вакуумную трубку 8 от вакуумного усилителя 16. Нажмите несколько раз на педаль тормоза, чтобы уменьшить давление в вакуумном усилителе.

5. Отсоедините разъем А7/7х1, А7/7х2 от блока управления ВАS или на моделях с ESP отсоедините разъем от выключателя электромагнитного клапана и датчика перемещения диафрагмы ВАS на вакуумном усилителе. На моделях с ВАS и ESP, блок управления ВАS интегрирован с блоком управления ESP.
6. Снимите нижнюю крышку панели приборов.
7. Отсоедините возвратную пружину тормозной педали.
8. Извлеките фиксатор и палец 26.
9. Отверните гайку 23 с кронштейна 22.
10. Снимите вакуумный усилитель 16.
11. Проверьте прокладку 16.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка проводится в порядке, обратном снятию.


Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нажмите педаль тормоза для того, чтобы уменьшить давление в вакуумном усилителе.
2. Отсоедините тестер от вакуумного усилителя.

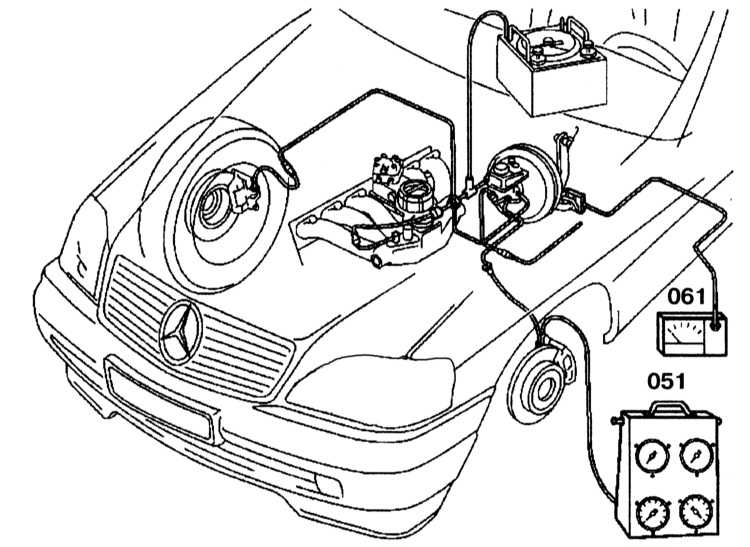

10.5 Вакуумный усилитель Mercedes-Benz W220

3. Присоедините манометр 051 к тормозному суппорту с переходником.

4. Присоедините датчик измерения усилия на педали 060 на тормозную педаль.
5. Заведите двигатель и создайте давление 0.75 - 0.80 бар, нажимая и отпуская педаль акселератора. Если достигнут вакуум по значению значительно ниже, чем требуется, или вакуум немедленно уменьшается, то повреждено уплотнительное кольцо между вакуумным усилителем и главным тормозным цилиндром или необходимо проверить клапан в вакуумной трубке.
6. Создайте требуемое усилие на педали акселератора и прочитайте давление в линии.
Давление в гидроприводе в зависимости от давления на педаль тормоза приведено в Спецификациях.
