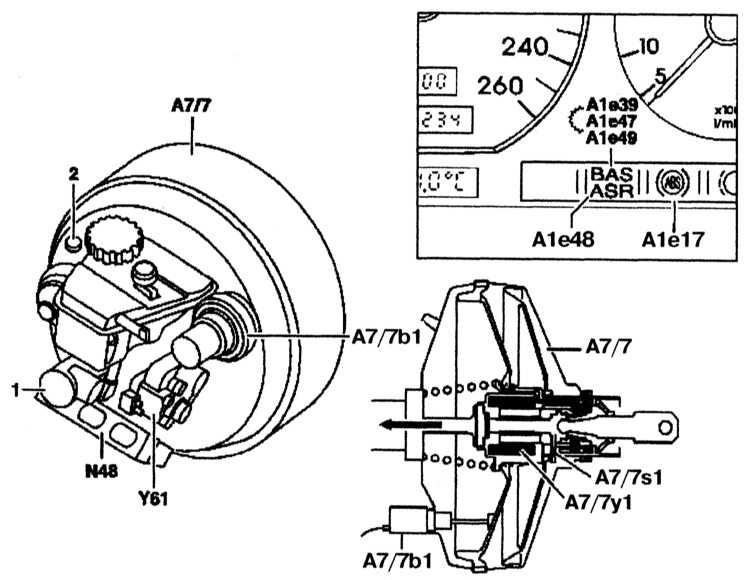

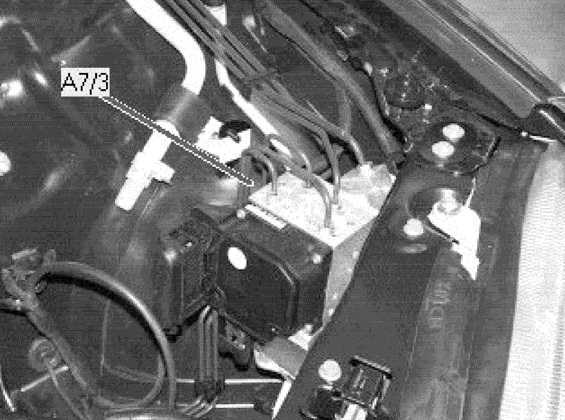

Мерседес Бенц W220. Расположение компонентов усилителя экстренного торможения BAS

1 — Главный тормозной цилиндр
2 — Вакуумный патрубок
А1е17 — Лампочка индикации неисправностей ABS
А1е39 — Сигнальная лампочка ЕА
А1е47 — Лампочка индикации неисправностей BAS/ESP
А1е48 — Лампочка индикации неисправностей BAS/ASR
А1е49 — Лампочка индикации неисправностей BAS/ETS

А7/7 — Вакуумный усилитель
А7/7b1 — Датчик перемещения диафрагмы BAS
A7/7s1 — Выключатель системы ВАS
А7/7у1 — Электромагнитный клапан системы ВАS
N48 — Блок управления системы ВАS
Y61 — Клапан переключения главного тормозного цилиндра

Датчик диафрагмы усилителя экстренного торможения
