Мерседес Бенц W220. Определение толщины регулировочной прокладки и установка ее в корпус редуктора



Мерседес Бенц W220. Определение толщины регулировочной прокладки и установка ее в корпус редуктора

Определение толщины регулировочной прокладки и установка ее в корпус редуктора

 ПОРЯДОК ВЫПОЛНЕНИЯ

9.3.4 Определение толщины регулировочной прокладки и установка ее в   корпус редуктора Mercedes-Benz W220

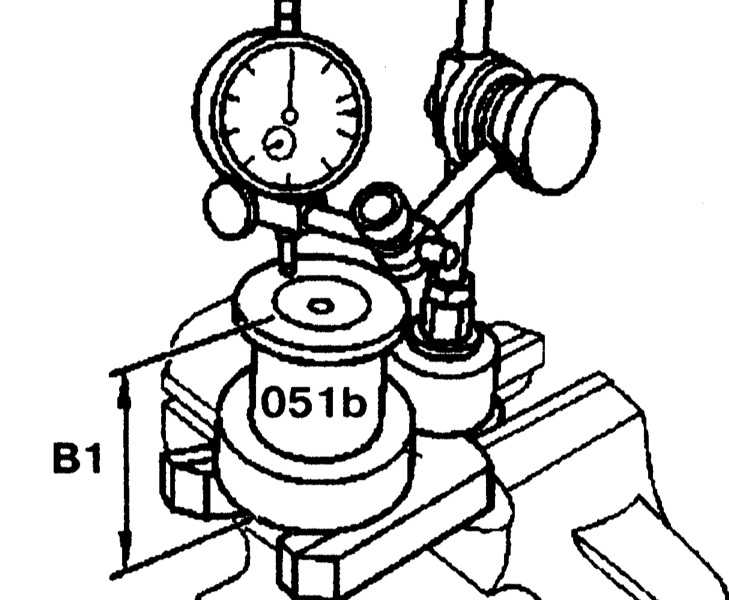

1. Закрепите индикатор на фиксаторе и установите измерительную плиту (обратитесь к сопроводительной иллюстрации).

2. Установите в «0» индикатор с 3-мм натягом на измерительном диске 051. Высота измерительного диска 051 регулируется.

9.3.4 Определение толщины регулировочной прокладки и установка ее в   корпус редуктора Mercedes-Benz W220

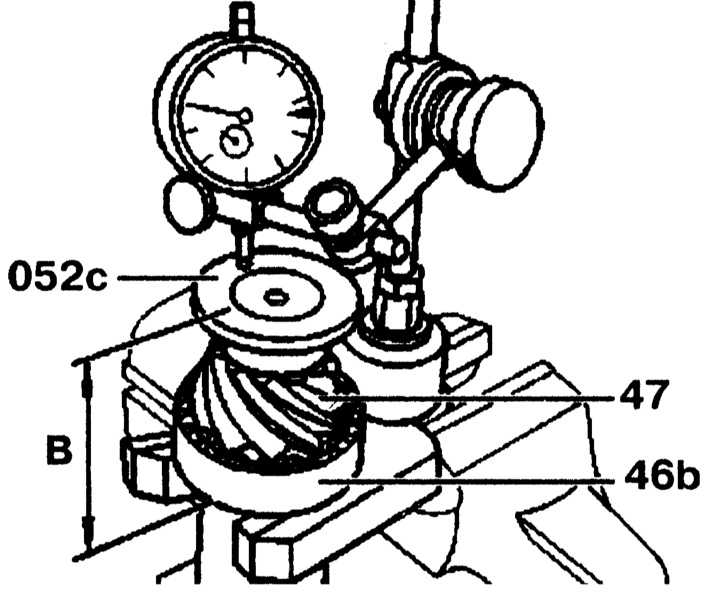

3. Установите наружное кольцо роликового подшипника 46b на внутреннее кольцо ведущей шестерни 47 и установите магнитный диск 052с.

4. Вставьте ведущую шестерню в измерительную плиту и измерьте высоту ведущей шестерни с коническим роликовым подшипником и магнитным диском.
5. Определите разницу между выстой «В1» и высотой «В». Запишите полученное значение (например, 1.79 мм).

9.3.4 Определение толщины регулировочной прокладки и установка ее в   корпус редуктора Mercedes-Benz W220

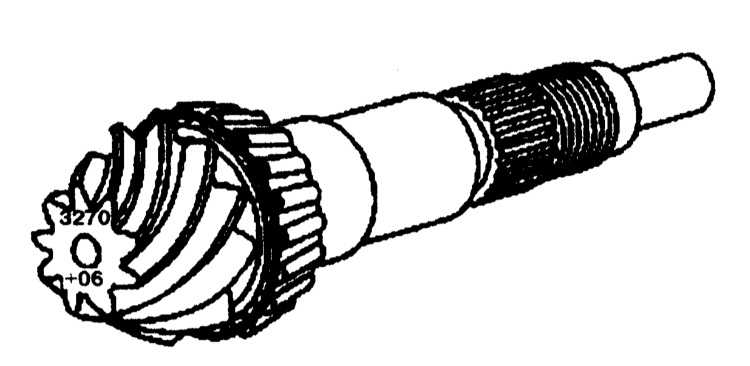

6. Прочтите основное отклонение «а» ведущей шестерни («+» или «—») и запишите его (например, +0.06 мм).

7. В зависимости от префикса («+» или «—») значение для ведущей шестерни плюсуется (если «+») или отнимается (если «-»).

9.3.4 Определение толщины регулировочной прокладки и установка ее в   корпус редуктора Mercedes-Benz W220

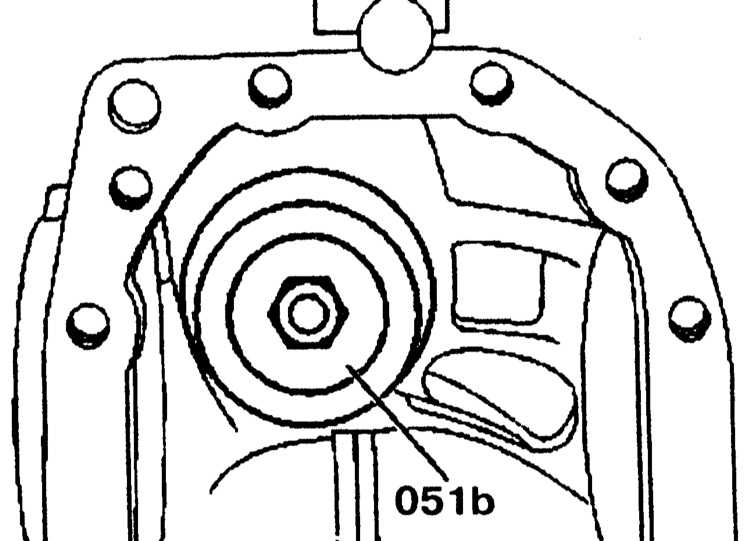

8. Вставьте измеритель 051 b в корпус редуктора. Вверните его.

9.3.4 Определение толщины регулировочной прокладки и установка ее в   корпус редуктора Mercedes-Benz W220

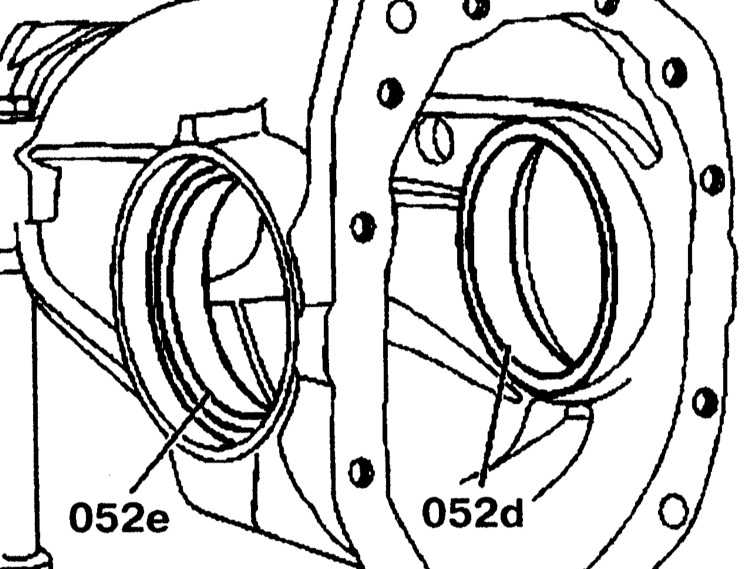

9. Вставьте левое 052е снаружи внутрь и правое 052d изнутри наружу измерительные кольца в корпус редуктора до упора.

9.3.4 Определение толщины регулировочной прокладки и установка ее в   корпус редуктора Mercedes-Benz W220

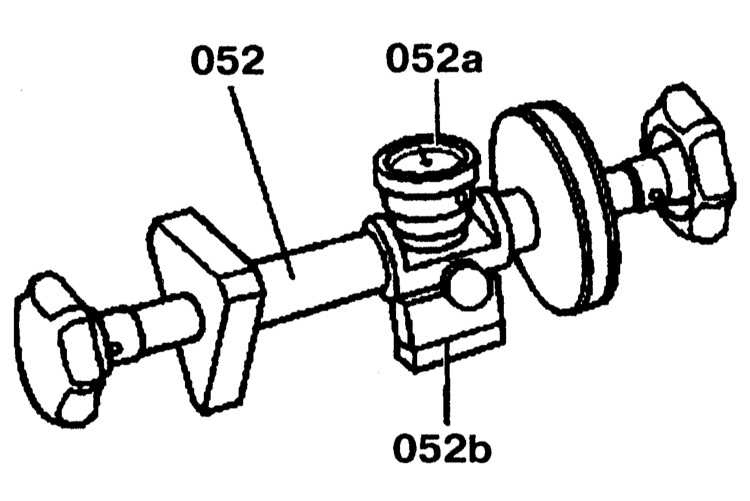

10. Установите измерительный прибор 052а с измерительным пальцем в измерительное устройство 052. Измерительный палец вворачивается в измерительную деталь 052b.

11. Установите измерительную деталь 052b в измерительное устройство и установите индикатор в «0» с 2-мм натягом. Затягивая болт, индикатор должен быть в «0».

9.3.4 Определение толщины регулировочной прокладки и установка ее в   корпус редуктора Mercedes-Benz W220

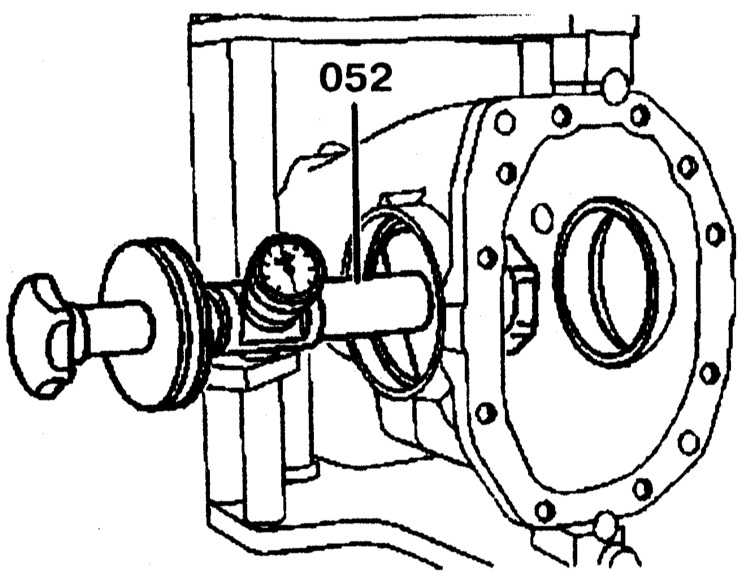

12. Вставьте измерительное устройство в левое отверстие в корпусе редуктора.

9.3.4 Определение толщины регулировочной прокладки и установка ее в   корпус редуктора Mercedes-Benz W220

13. Измерьте расстояние «А» между регулятором и передней стороной измерителя и запишите показания с положительным («+») или отрицательным («—») направлением (например, получено - 0.01 мм и отрицательное направление). Положительное или отрицательное направление зависит от вращения индикатора. Направление вращения, с нейтрального положения, против часовой стрелки определяет отрицательное направление, по часовой стрелке - положительное направление.

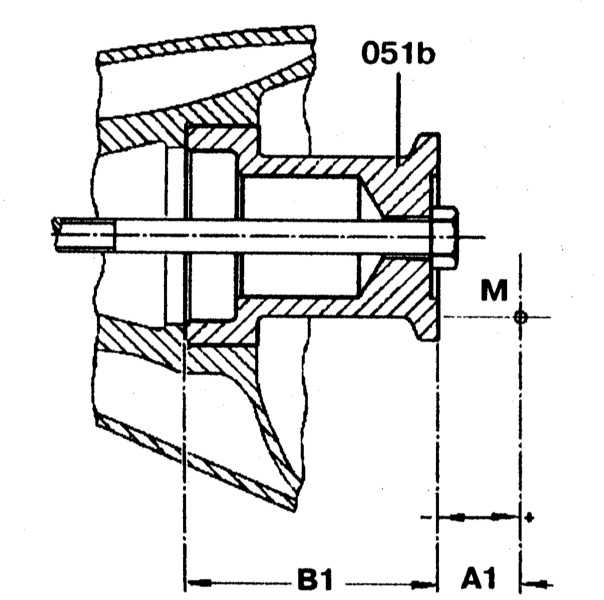

051b — Измеритель
А1 — Расстояние между регулятором и передней стороной измерителя
В1 — Высота измерителя
М — Центр шестерни

14. Определите толщину прокладки:
Расстояние между высотой «В1» и высотой «В» = 1.79 мм + Основное отклонение «а» ведущей шестерни 0.06 мм = 1.85 мм + Разница «А1» между регулятором и передней стороной измерителя 0.01 мм = Толщина прокладки 1.86 мм.
15. Снимите измерительное устройство и измерительные кольца с редуктора. Снимите измеритель. Вставьте прокладку определенной толщины в редуктор.
