Мерседес Бенц W220. Разборка и сборка редуктора главной передачи и регулировка зазоров шестерен



Мерседес Бенц W220. Разборка и сборка редуктора главной передачи и регулировка зазоров шестерен

Разборка и сборка редуктора главной передачи и регулировка зазоров шестерен

Разборка и сборка редуктора главной передачи

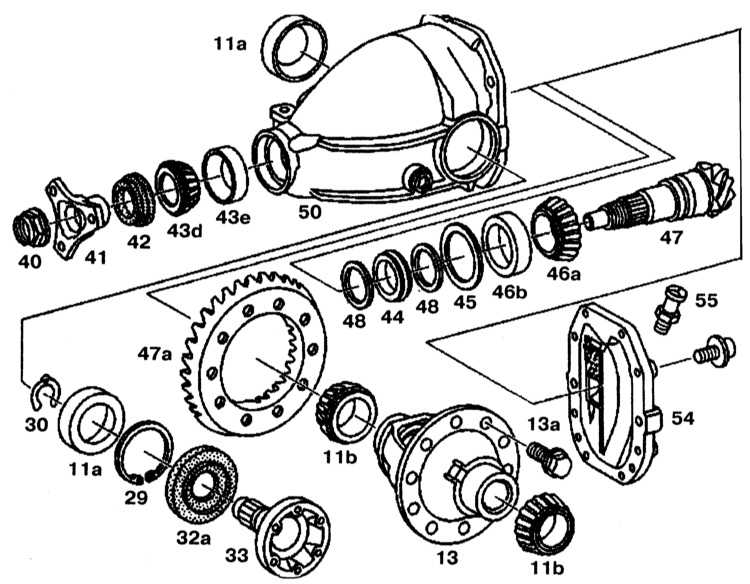

9.3.3 Разборка и сборка редуктора главной передачи и регулировка зазоров   шестерен Mercedes-Benz W220

11 а, 43е, 46b. — Наружные кольца подшипника
11b, 43d, 46a. — Внутренние кольцо подшипника
13 — Корпус дифференциала
13а — Болты
29, 30 — Стопорное кольца
32а — Радиальный сальник
33 — Фланец приводного вала
40 — Гайка
41 — Фланец

42 — Радиальный сальник
44 — Втулка
45, 48 — Прокладки
47 — Ведущая шестерня
47а — Ведомая шестерня
50 — Корпус редуктора
54 — Задняя крышка
55 — Сапун


Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите корпус редуктор 50. Слейте масло из редуктора.
2. Закрепите редуктор в тисках.
3. Отсоедините заднюю крышку 54.

9.3.3 Разборка и сборка редуктора главной передачи и регулировка зазоров   шестерен Mercedes-Benz W220

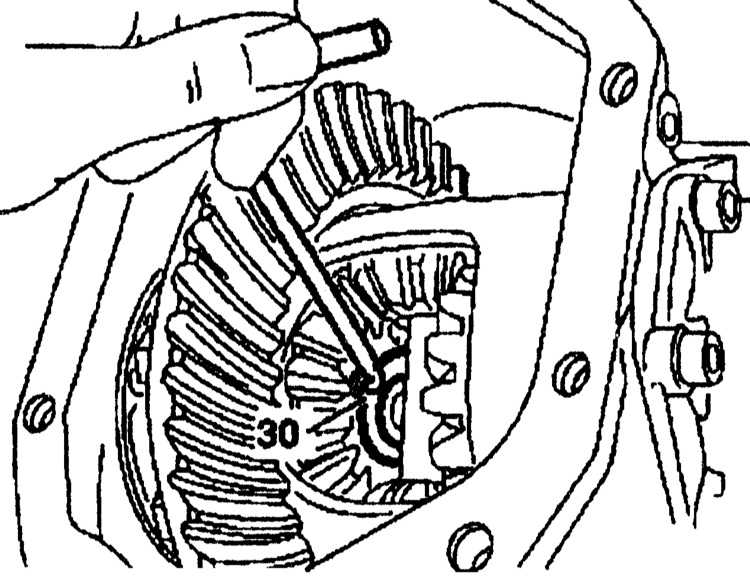

4. Снимите стопорное кольцо 30 с обеих фланцев приводных валов 33.

5. Снимите фланцы приводных валов 33.

9.3.3 Разборка и сборка редуктора главной передачи и регулировка зазоров   шестерен Mercedes-Benz W220

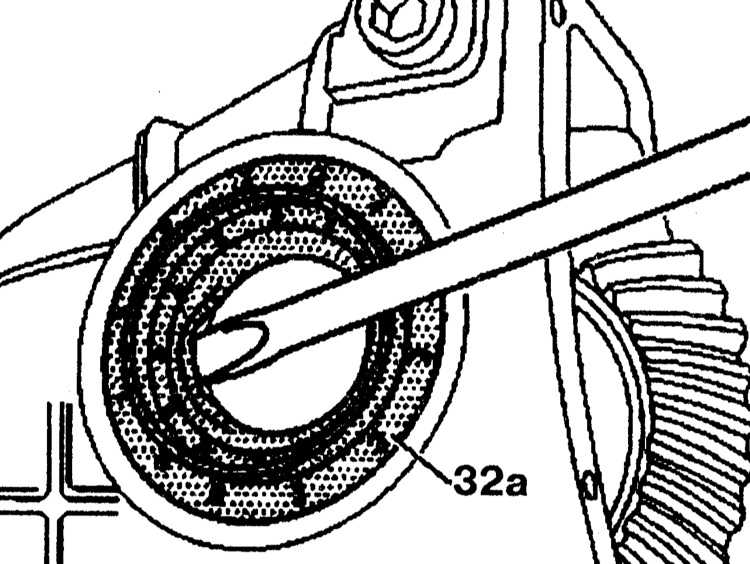

6. Выпрессуйте левый и правый радиальные сальники 32а.

7. Снимите стопорные кольца 29.

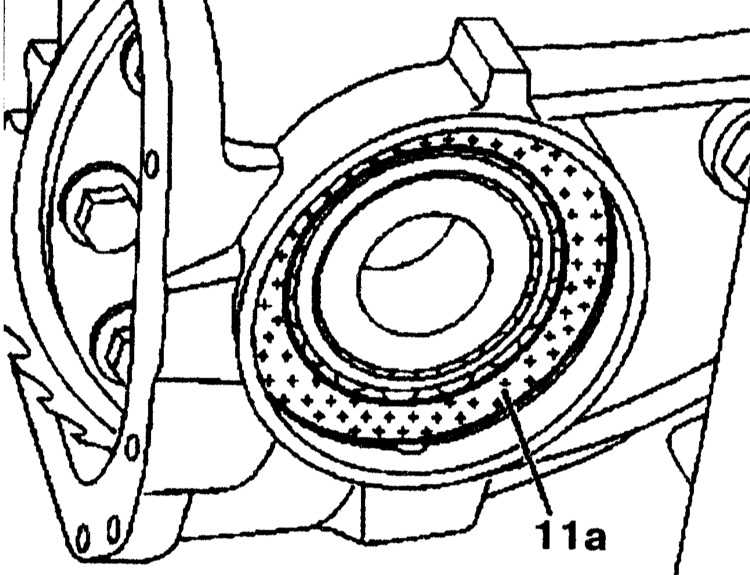

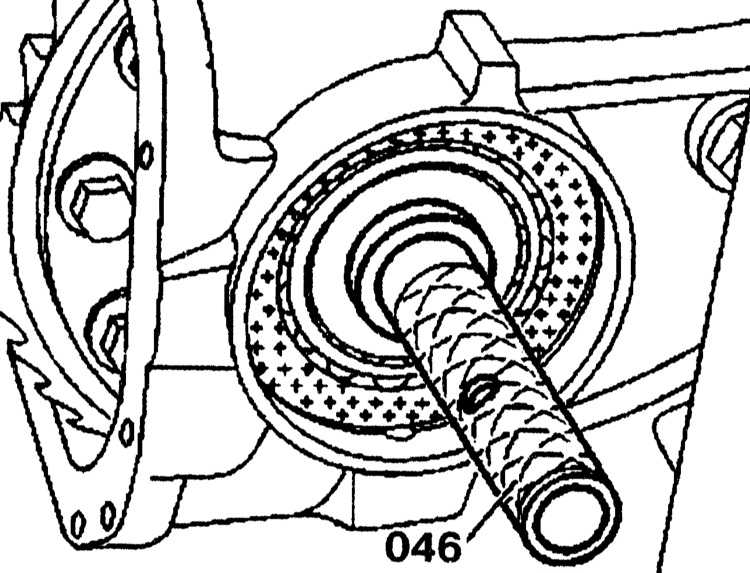

8. Вставьте штифт 046 для шестерендифференциала с правой стороны и нажмите дифференциал так, чтобы он с левой стороны коснулся корпуса редуктора. Извлеките оба наружных кольца 11а роликовых подшипников из корпуса редуктора.

9.3.3 Разборка и сборка редуктора главной передачи и регулировка зазоров   шестерен Mercedes-Benz W220

9.3.3 Разборка и сборка редуктора главной передачи и регулировка зазоров   шестерен Mercedes-Benz W220

9. Извлеките дифференциал 13 из редуктора.

9.3.3 Разборка и сборка редуктора главной передачи и регулировка зазоров   шестерен Mercedes-Benz W220

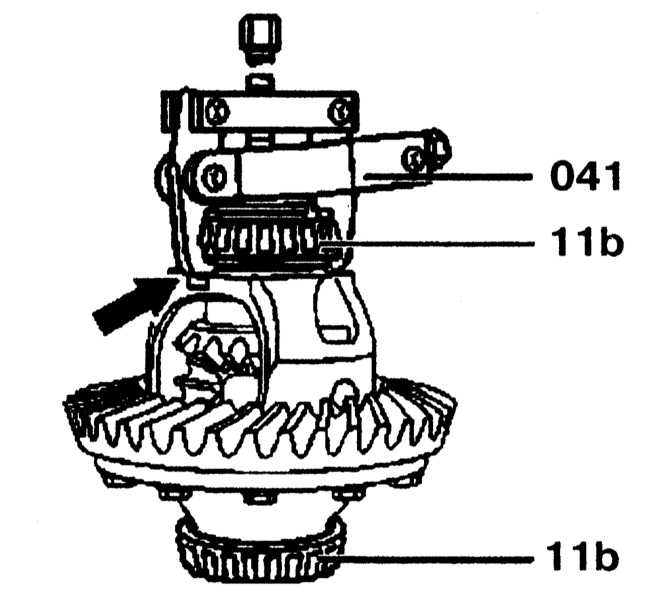

10. Извлеките оба внутренних кольца 11b конических роликовых подшипников из дифференциала 13.

11. Ослабьте и отверните болты 13а крепления ведомой шестерни главной передачи.
12. Снимите ведомую шестерню главной передачи 47а с дифференциала 13.
13. Ослабьте и отверните гайку 40 крепления фланца 41.
14. Снимите фланец 41.
15. Извлеките ведущую шестерню главной передачи 47 из редуктора.
16. Выпрессуйте сальник 42 из редуктора.
17. Снимите внутреннее кольцо подшипника 43d.
18. Снимите наружные кольца подшипников 46b 43е с редуктора.
19. Снимите прокладку 45.
20. Снимите втулку 44 с прокладкой 48 с ведущей шестерни.


Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте все детали на отсутствие износа и, при необходимости, замените их.
2. Проверьте ведущую шестерню 47 и ведомую шестерню 47а на соответствие нумерации.


Сборка и регулировка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Запрессуйте внутреннее кольцо подшипника 46а на ведущую шестерню 47.
2. Подсчитайте толщину прокладки 45 и установите ее в корпус редуктора.
3. Установите наружные кольца подшипников 46b, 43е в корпус редуктора.
4. Установите втулку 44 с прокладками 48 с обеих сторон на ведущую шестерню.
5. Установите ведущую шестерню 47 в редуктор 50.
6. Установите внутреннее кольцо подшипника 43d на ведущую шестерню и запрессуйте их вместе с радиальным сальником 42.
7. Установите фланец 41 на ведущую шестерню.
8. Затяните гайку 40.
9. Отрегулируйте момент трения в подшипнике ведущей шестерни.
10. Проверьте зазор ведущей шестерни.
11. Установите ведомую шестерню 47а на дифференциал 13. Для этого необходимо нагреть ведомую шестерню до температуры 75-85°С.
12. Запрессуйте внутреннее кольцо подшипника 11b на дифференциал.
13. Далее сборка проводится в порядке, обратном разборке.
14. Проверьте и отрегулируйте осевой зазор фланца.
15. Закрепите заднюю крышку 54.
16. Снимите редуктор из тисков.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите редуктор 50.
2. Залейте масло. Объем масла: 1.2 л.
3. Замените сапун 55 на задней крышке 54.


Технические данные:

Момент трения в подшипнике ведущей шестерни (новые конические роликовые подшипники): 215-245 Н·м.

Допустимое отклонение от регулировочного параметра на конце ведущей шестерни: -0.02/+0.01 мм.

Зазор между ведущей и ведомой шестернями главной передачи: 0.08 -0.014 мм.

Осевой зазор между фланцем и корпусом дифференциала: 0.03 - 0.3 мм.
