Мерседес Бенц W220. Разборка и сборка дифференциала



Мерседес Бенц W220. Разборка и сборка дифференциала

Разборка и сборка дифференциала

Дифференциал

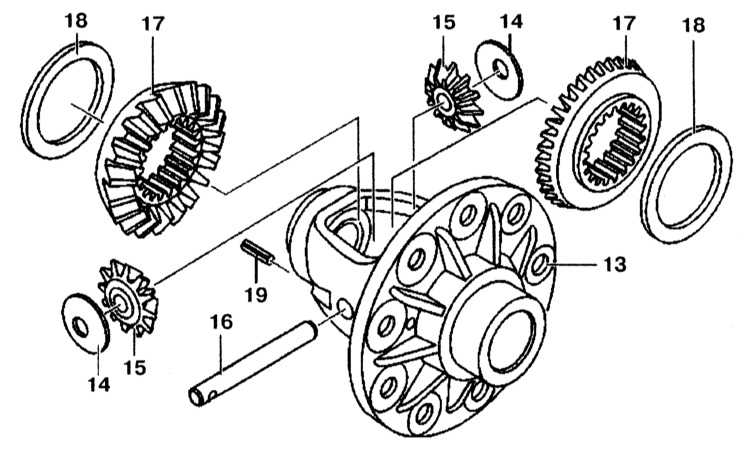

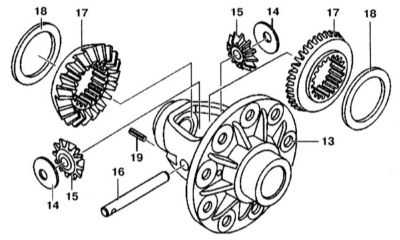

9.3.2 Разборка и сборка дифференциала Mercedes-Benz W220

13 — Корпус дифференциала
14 — Сферические прокладки
15 — Сателлиты
16 — Палец

17 — Конические шестерни приводных валов
18 — Упорные прокладки
19 — Роликовый палец


Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Закрепите корпус дифференциала 13.

9.3.2 Разборка и сборка дифференциала Mercedes-Benz W220

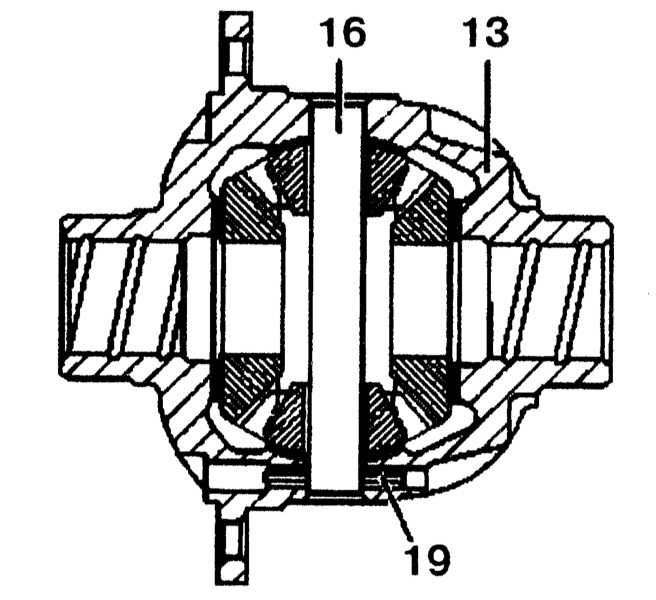

2. Выбейте роликовый палец 19 и палец дифференциала 16 из корпуса дифференциала 13 с помощью пробойника.

9.3.2 Разборка и сборка дифференциала Mercedes-Benz W220

3. Снимите сателлиты 15 с сферическими прокладками 14 и конические шестерни приводных валов 17 с упорными прокладками 18.

4. Проверьте каждый элемент на отсутствие износа.


Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

9.3.2 Разборка и сборка дифференциала Mercedes-Benz W220

1. Вставьте штифт 046 в отверстие в корпусе дифференциала.

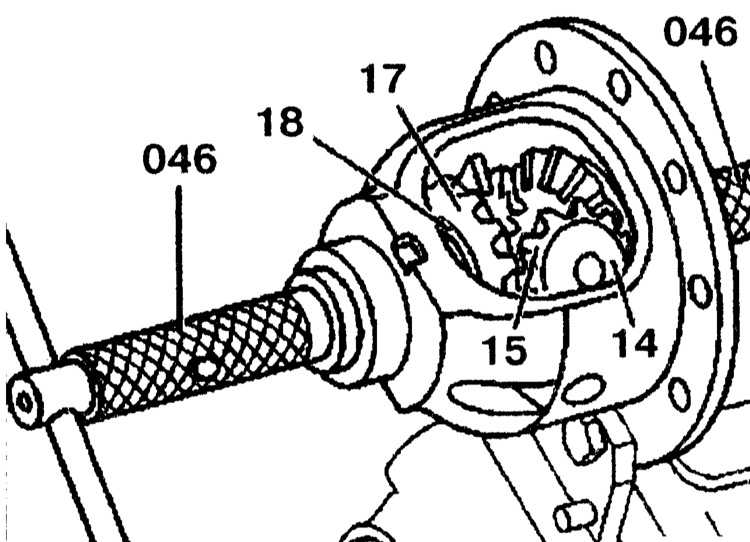

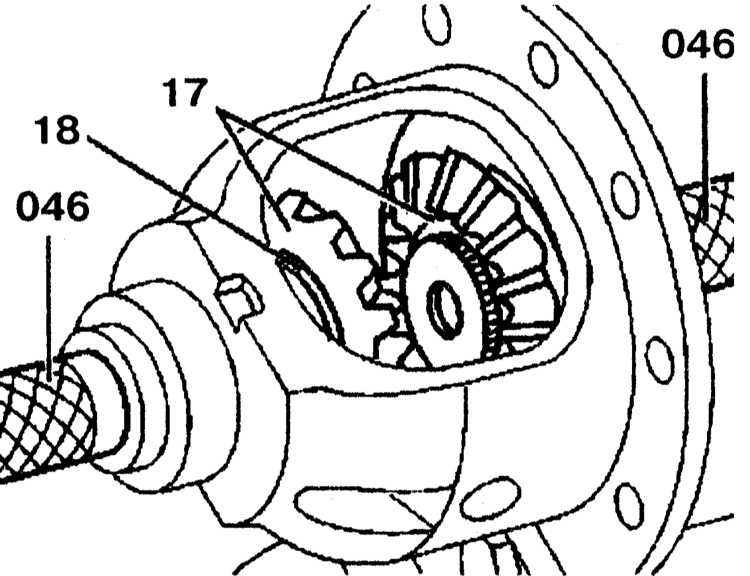

2. Установите обе конические шестерни приводных валов 17 с упорными прокладками 18 на штифт в корпусе дифференциала.

9.3.2 Разборка и сборка дифференциала Mercedes-Benz W220

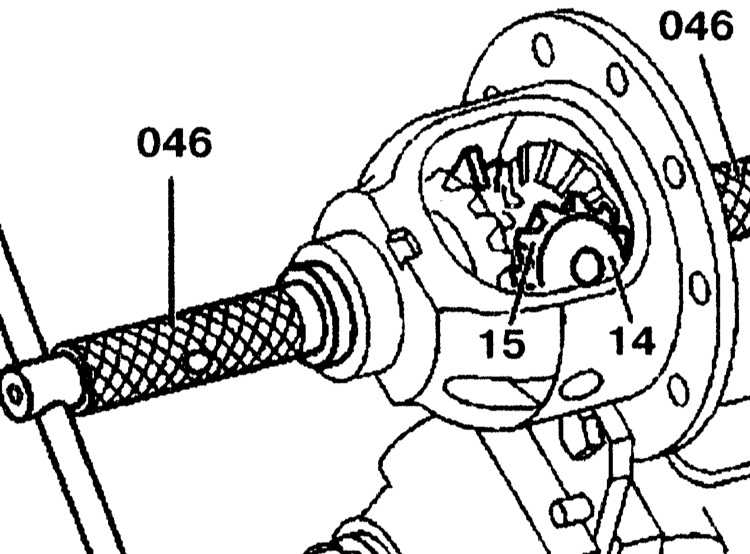

3. Установите оба сателлита 15с сферическими прокладками 14 и проверните их с помощью штифта 046.

9.3.2 Разборка и сборка дифференциала Mercedes-Benz W220

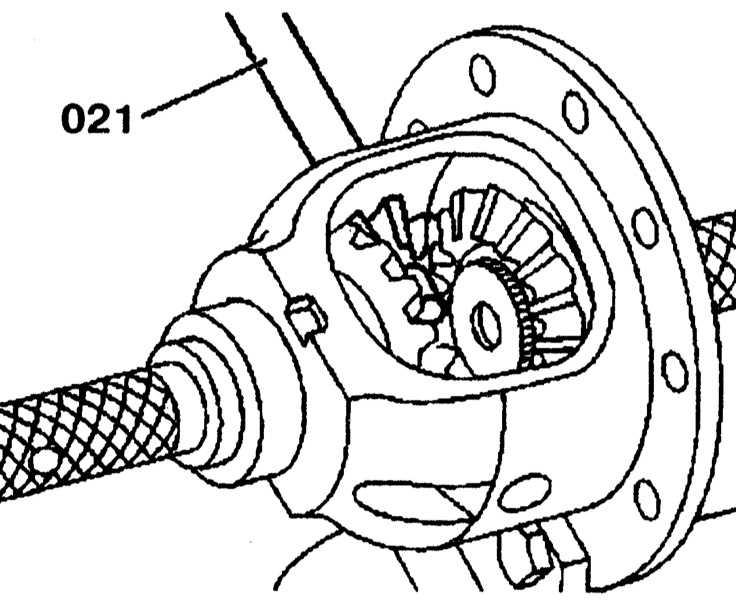

4. Вместо пальца дифференциала вставьте штифт 021 в корпус дифференциала для закрепления конических шестерен приводных валов и сателлитов.


Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте момент вращения дифференциала. Он должен составлять 5-30 H•м.
2. Установите палец дифференциала 16 и роликовый палец 19.
3. Извлеките корпус дифференциала из тисков.
