Мерседес Бенц W220. Карданный вал



Мерседес Бенц W220. Карданный вал

Карданный вал

Снятие и установка карданного вала

Карданный вал

9.1 Карданный вал Mercedes-Benz W220
2 — Карданный вал
5, 21, 200а — Болты
6, 20, 36 — Шайбы
7, 35, 88, 200 — Гайки
18 — Опора двигателя
19 — Кронштейн двигателя
56 — Сальник
87 — Фланец

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

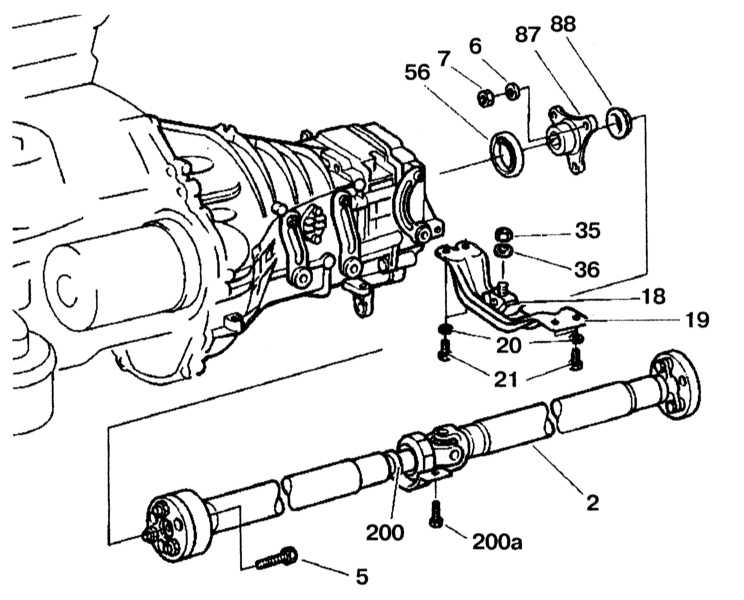

1. Карданный вал с соединениями представлен на сопроводительной иллюстрации.
2. Поднимите коробку передач с помощью домкрата.

9.1 Карданный вал Mercedes-Benz W220

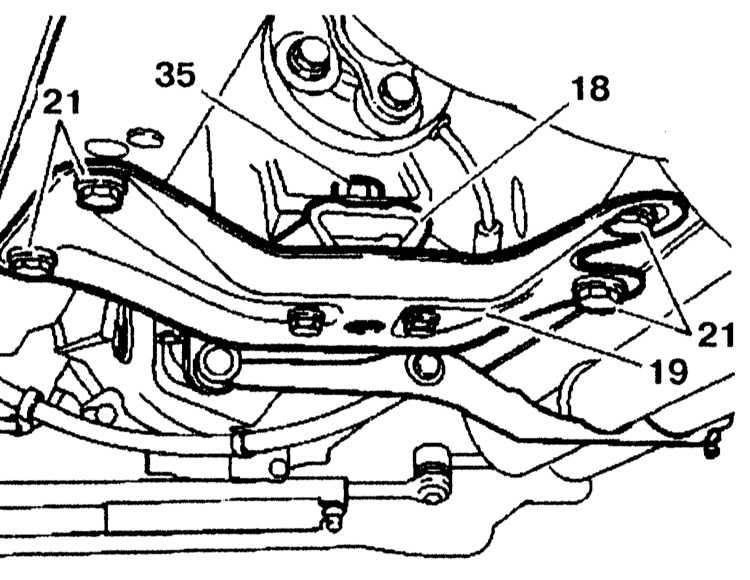

3. Отверните гайку крепления опоры двигателя 35. Отверните болты 21 с шайбами и снимите кронштейн двигателя 19 вместе с опорой 18.

9.1 Карданный вал Mercedes-Benz W220

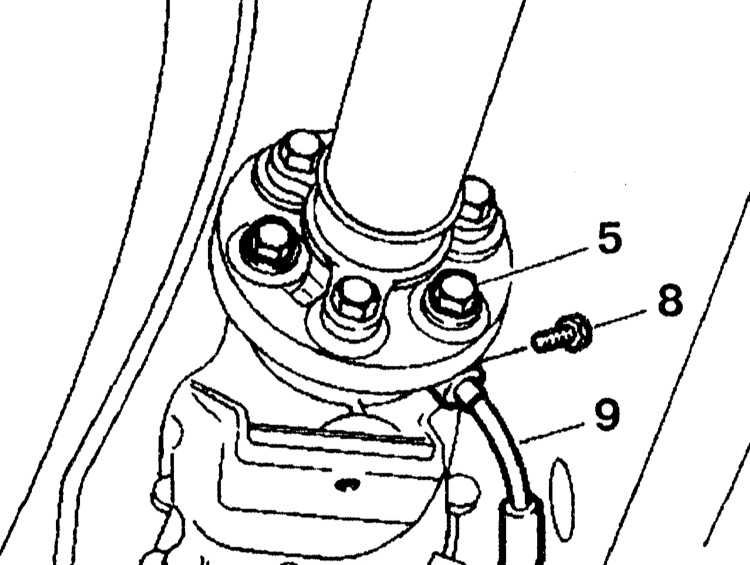

4. Отверните карданный вал от коробки передач. Отверните болт 8 крепления вала спидометра 9 и снимите его.

9.1 Карданный вал Mercedes-Benz W220

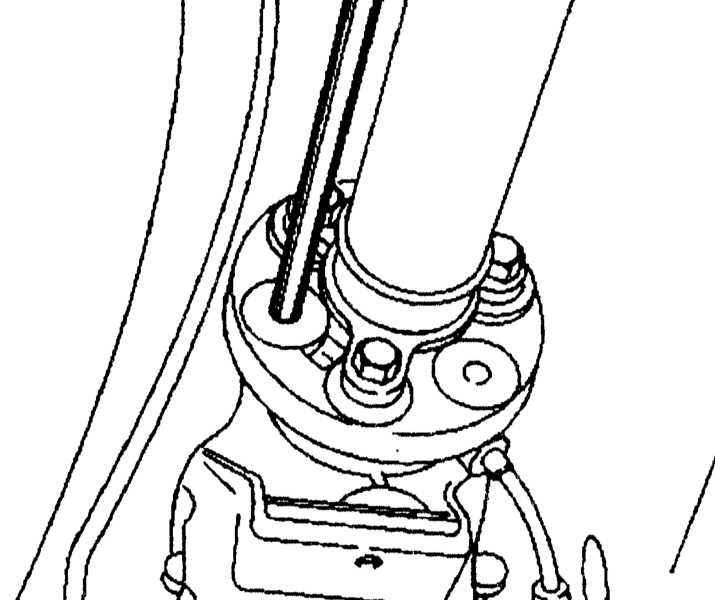

5. Ослабьте установочные втулки во фланце кардана. Для этого используйте выколотку диаметром 10 мм и длиной примерно 150 мм.

9.1 Карданный вал Mercedes-Benz W220

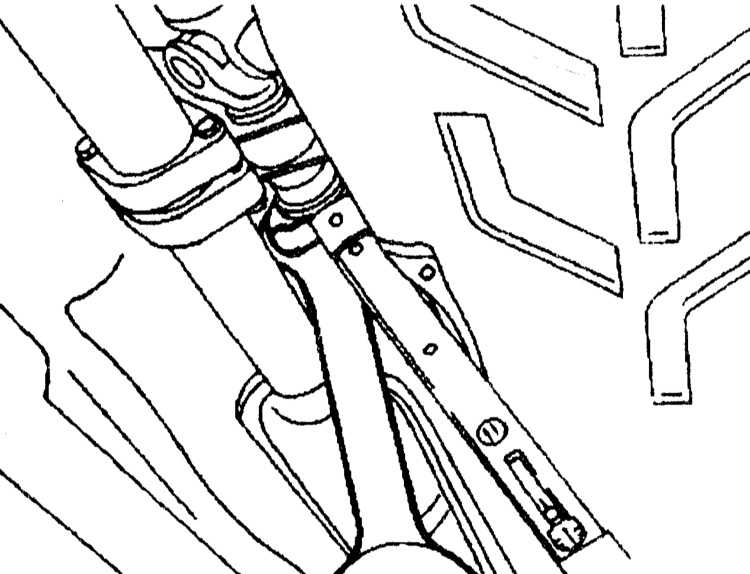

6. Ослабьте гайку карданного вала и переместите карданный вал от фланца по направлению к задней части автомобиля.

9.1 Карданный вал Mercedes-Benz W220

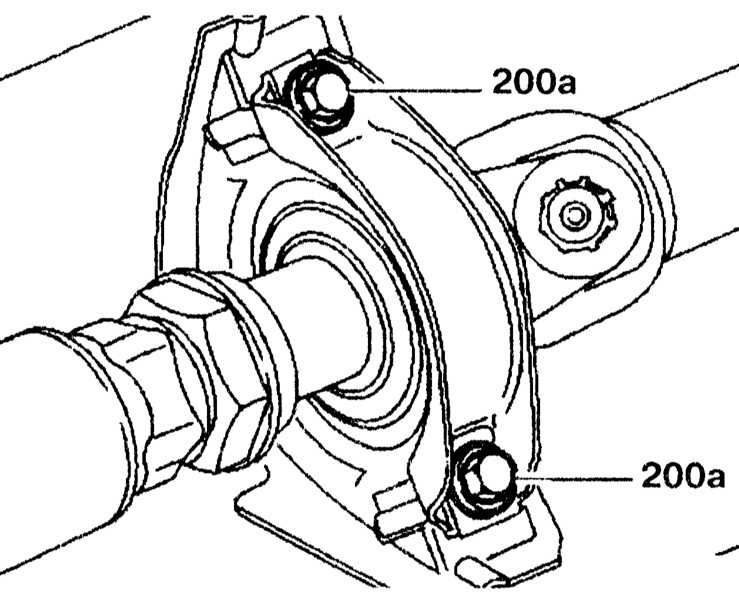

7. Отверните болты 200a.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке.
