Механизм блокировки при «парковке»

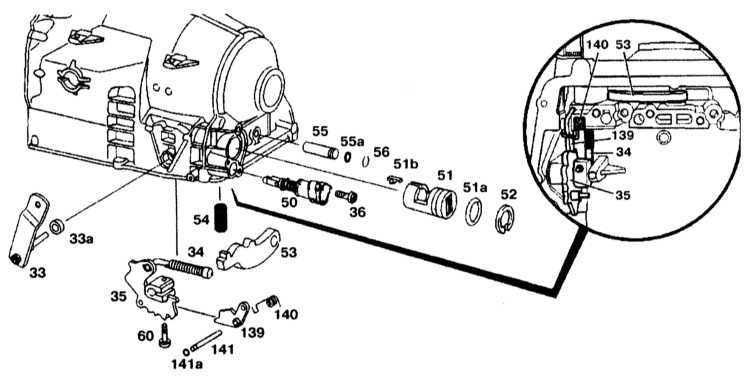

33 — Рычаг селектора переключения передач 33а — Уплотнительное кольцо 34 — Коническая тяга 35 — Собачка 36, 60 — Болты 50 — Тяга 51 — Направляющая втулка 51а, 55а, 141а — Уплотнительные кольца	51b — Направляющая пружина 52, 56 — Стопорные кольца 53 — Собачка блокировки при «Парковке» 54 — Пружина 55, 141 — Пальцы 139 — Блокировочная собачка 140 — Торсионная пружина

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рычаг переключения передач отвернув болты 60.
2. Снимите собачку 35 вместе с конической тягой 34.
3. Отверните болт 36.
4. Снимите палец 141.
5. Извлеките тягу 50 из корпуса трансмиссии и отцепите блокировочную собачку 139.
6. Снимите стопорное кольцо 52 с направляющей втулки 51.
7. Нажмите собачку 53 блокировки при «Парковке» напротив пружины 54 и выпрессуйте направляющую втулку 51 из корпуса трансмиссии.
8. Снимите стопорное кольцо 56 и палец 55.
9. Снимите собачку 53 блокировки при «Парковке» с пружиной 54.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите собачку 53 блокировки при «Парковке» и пружину 54 в корпус трансмиссии и установите палец 55 со стопорным кольцом 56.
2. Запрессуйте собачку блокировки при «Парковке» 53 напротив пружины 54 до упора и вставьте направляющую втулку 51 в корпус трансмиссии так, чтобы зубья собачки 53 блокировки при «Парковке» установились на середине направляющей втулки.
3. Установите стопорное кольцо 52.
4. Установите тягу 50 в корпус трансмиссии и прицепите блокировочную собачку.
5. Установите палец 141.
6. Затяните болт 36.
7. Установите собачку 35 с конусной тягой 34.
8. Закрепите рычаг селектора переключения передач 33.
