Мерседес Бенц W220. Снятие и установка многодисковых сцеплений К1, К2 и К3

Снятие и установка многодисковых сцеплений К1, К2 и К3

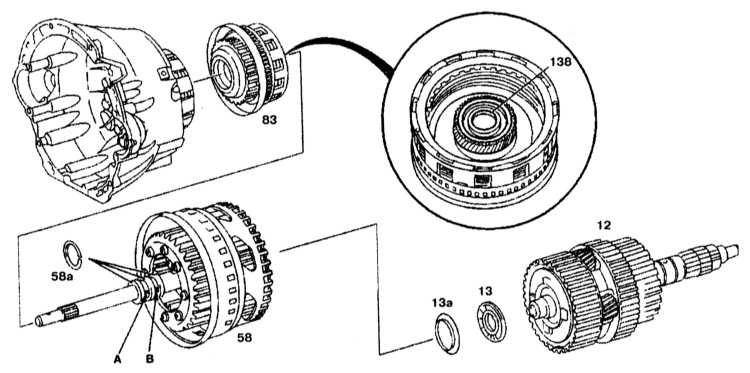

12 — Выходной вал с центральным и задним блоком планетарных шестерен и сцепление КЗ 13 — Упорный игольчатый подшипник 13а — Упорная прокладка 58 — Ведущий вал со сцеплением К2 и передним блоком планетарных шестерен	58а — Тефлоновые кольца 83 — Сцепление К1 138 — Солнечная шестерня переднего блока планетарных шестерен А — Масляный канал для блокировки сцепления В — Масляный канал к сцеплению К2

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините корпус трансмиссии от корпуса гидротрансформатор.
2. Снимите выходной вал с центральным и задним блоками планетарных шестерен и сцепление КЗ 12.
3. Снимите упорный игольчатый подшипник 13 и упорную прокладку 13а.
4. Снимите ведущий вал с сцеплением К2 и передний блок планетарных шестерен 58.
5. Снимите сцепление К1 83.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смажьте и установите все вместе тефлоновые кольца в паз в тормозе В1.
2. Установите сцепление К1 83.
3. Смажьте и установите все вместе тефлоновые кольца 58а в паз сцепления К2.
4. Установите ведущий вал с сцеплением К2 и передний блок планетарных шестерен 58.
5. Установите упорную прокладку 13а и упорный игольчатый подшипник 13.
6. Установите выходной вал с центральным и задним блоком планетарных шестерен и сцепление КЗ 12.
7. Установите корпус трансмиссии на корпус гидротрансформатора.
