Мерседес Бенц W220. Расположение основных электрических элементов системы кондиционирования воздуха



Мерседес Бенц W220. Расположение основных электрических элементов системы кондиционирования воздуха

Расположение основных электрических элементов системы кондиционирования воздуха

Места расположения датчиков, блоков управления и приводных сервомоторов указаны на иллюстрациях:

5.2.2 Расположение основных электрических элементов системы кондиционирования   воздуха Mercedes-Benz W220

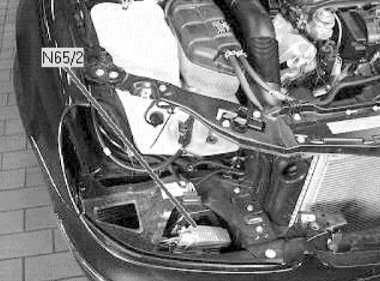

Расположение блока управления вентилятором охлаждения (справа за бампером)

5.2.2 Расположение основных электрических элементов системы кондиционирования   воздуха Mercedes-Benz W220

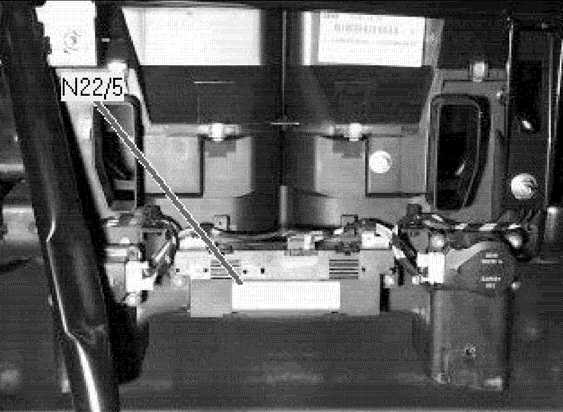

Блок управления шаговым двигателем (центральная консоль)

5.2.2 Расположение основных электрических элементов системы кондиционирования   воздуха Mercedes-Benz W220

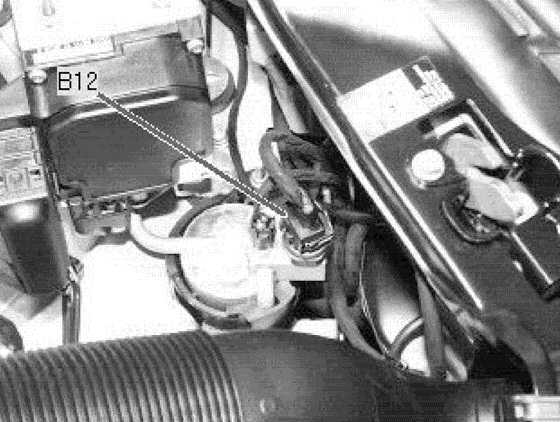

Датчик давления хладагента кондиционера воздуха (левая передняя часть двигательного отсека)

5.2.2 Расположение основных электрических элементов системы кондиционирования   воздуха Mercedes-Benz W220

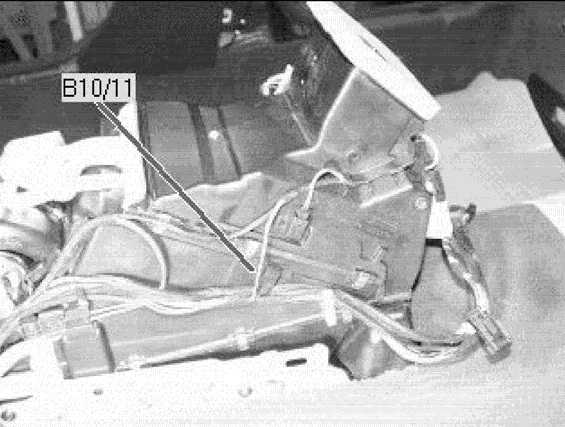

Датчик температуры испарителя заднего кондиционера воздуха (задняя часть центральной консоли)

5.2.2 Расположение основных электрических элементов системы кондиционирования   воздуха Mercedes-Benz W220

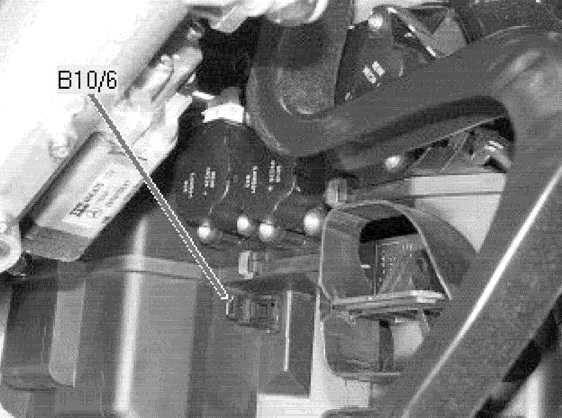

Датчик температуры испарителя кондиционера воздуха (центральная консоль)

5.2.2 Расположение основных электрических элементов системы кондиционирования   воздуха Mercedes-Benz W220

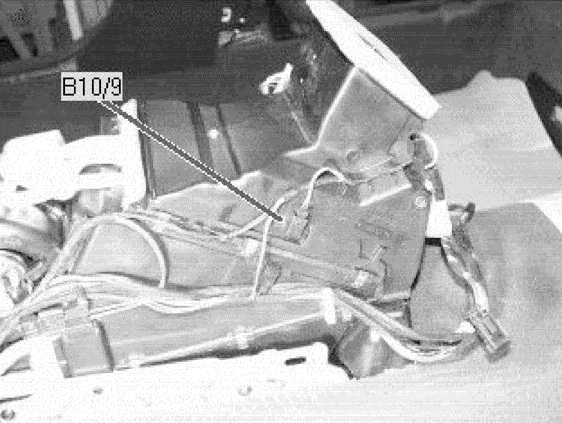

Датчик температуры заднего отопителя левый (центральная консоль, сзади)

5.2.2 Расположение основных электрических элементов системы кондиционирования   воздуха Mercedes-Benz W220

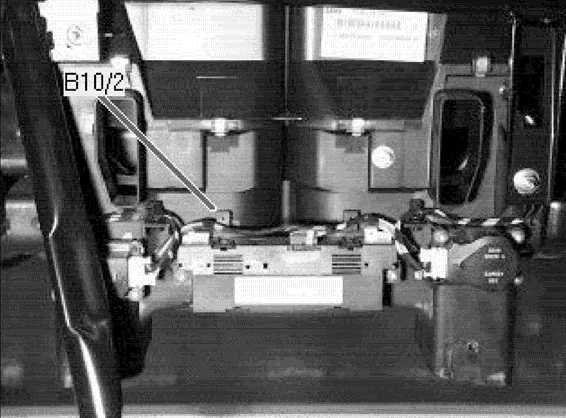

Датчик температуры теплообменника отопителя левый (центральная консоль)

5.2.2 Расположение основных электрических элементов системы кондиционирования   воздуха Mercedes-Benz W220

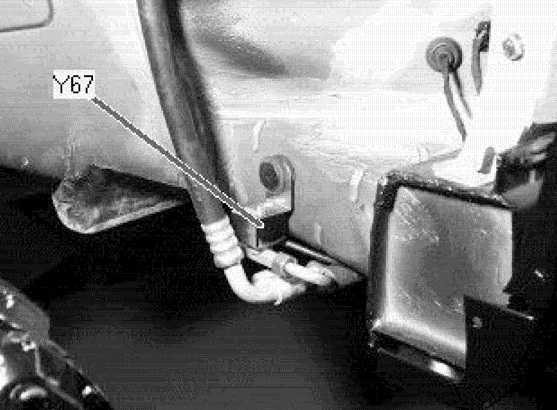

Клапан отсечки хладагента КВ задний (арка левого переднего колеса)

5.2.2 Расположение основных электрических элементов системы кондиционирования   воздуха Mercedes-Benz W220

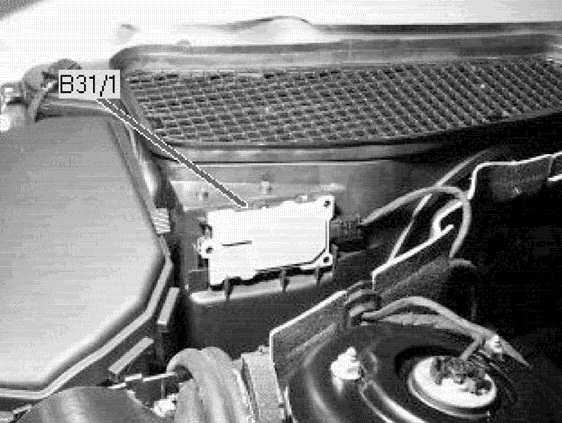

Многофункциональный датчик КВ (двигательный отсек справа, сзади)

5.2.2 Расположение основных электрических элементов системы кондиционирования   воздуха Mercedes-Benz W220

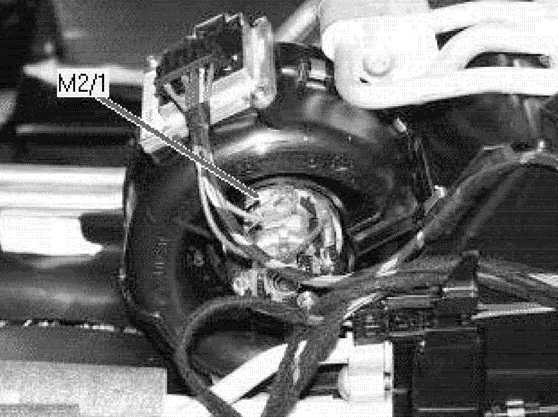

Мотор вентилятора заднего отопителя (центральная консоль, сзади)

5.2.2 Расположение основных электрических элементов системы кондиционирования   воздуха Mercedes-Benz W220

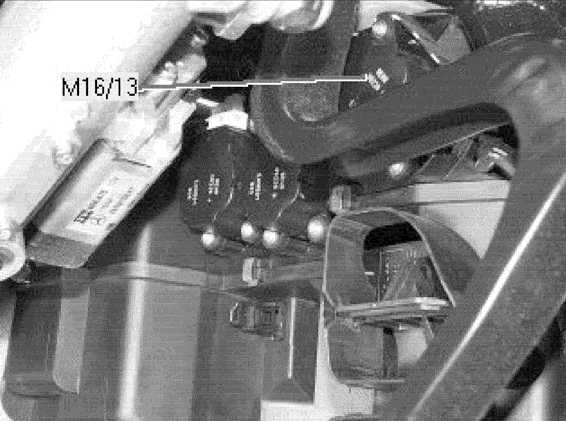

Мотор заслонки управления воздухом размораживания стекол (за рулевой колонкой, справа)

5.2.2 Расположение основных электрических элементов системы кондиционирования   воздуха Mercedes-Benz W220

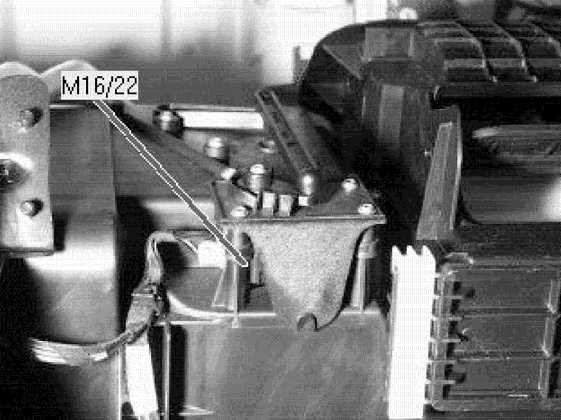

Мотор заслонки распределения воздуха отопителя/КВ (под передней панелью посередине)

5.2.2 Расположение основных электрических элементов системы кондиционирования   воздуха Mercedes-Benz W220

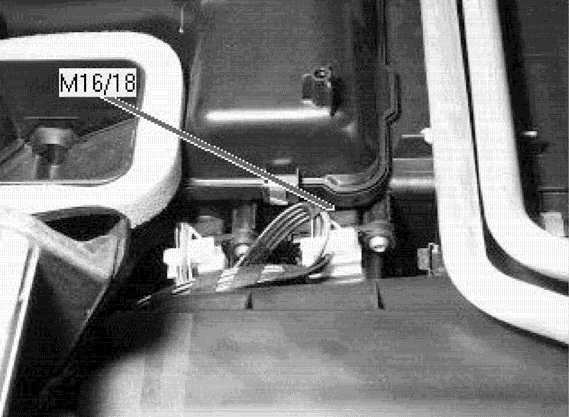

Мотор заслонки центрального правого вентиляционного дефлектора (центр, за передней панелью)

5.2.2 Расположение основных электрических элементов системы кондиционирования   воздуха Mercedes-Benz W220

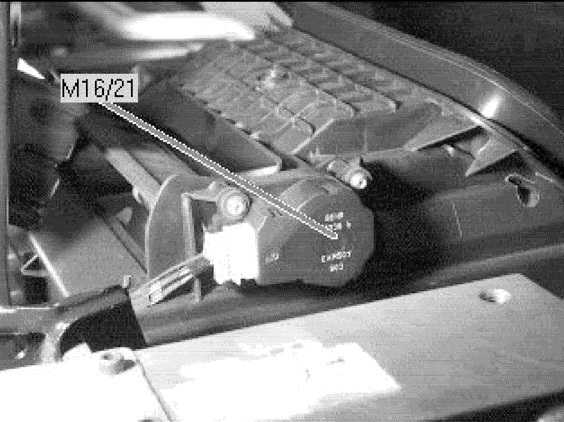

Мотор заслонки циркуляции воздуха (за передней панелью, справа)

5.2.2 Расположение основных электрических элементов системы кондиционирования   воздуха Mercedes-Benz W220

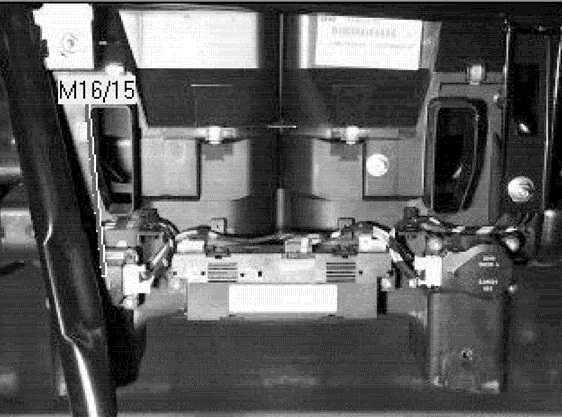

Мотор заслонки подачи воздуха в ноги (центральная консоль)

5.2.2 Расположение основных электрических элементов системы кондиционирования   воздуха Mercedes-Benz W220

Мотор заслонки управления температурой воздуха слева (за рулевой колонкой, справа)

5.2.2 Расположение основных электрических элементов системы кондиционирования   воздуха Mercedes-Benz W220

Мотор заслонки управления воздухом центрального левого дефлектора (за рулевой колонкой, справа)

5.2.2 Расположение основных электрических элементов системы кондиционирования   воздуха Mercedes-Benz W220

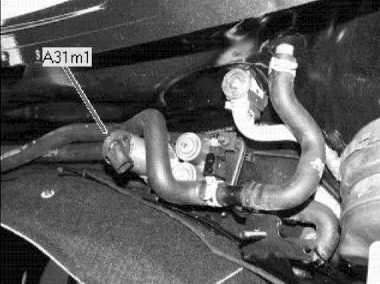

Насос циркуляции охлаждающей жидкости (левая задняя часть двигательного отсека)

5.2.2 Расположение основных электрических элементов системы кондиционирования   воздуха Mercedes-Benz W220

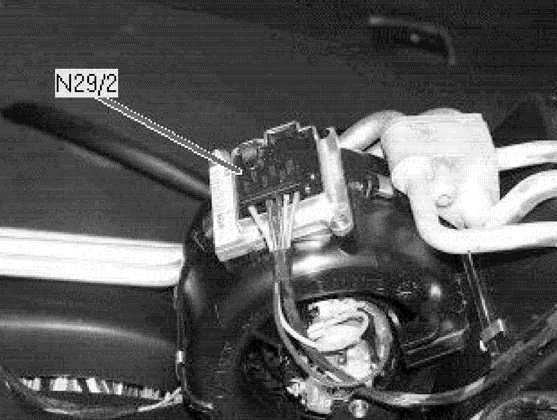

Электронный регулятор вентилятора заднего КВ (центральная консоль, сзади)

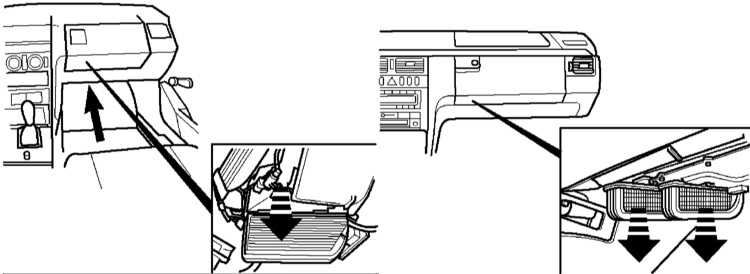

Фильтр очистки воздуха салона

5.2.2 Расположение основных электрических элементов системы кондиционирования   воздуха Mercedes-Benz W220
