Мерседес Бенц W220. Стеклоподъемники, люк крыши



Мерседес Бенц W220. Стеклоподъемники, люк крыши

Стеклоподъемники, люк крыши

Стеклоподъемники

2.13 Стеклоподъемники, люк крыши Mercedes-Benz W220

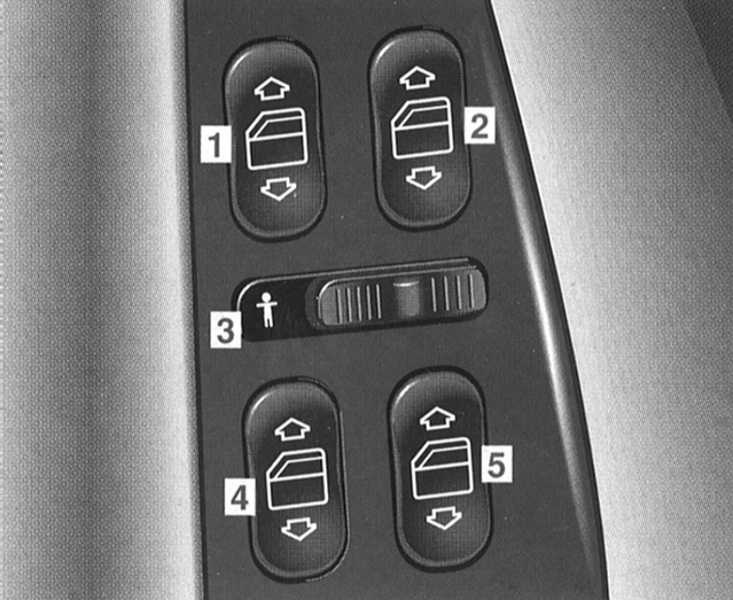

Центральная панель управления находится на двери водителя

Переключатель:

1 переднего левого стеклоподъемника
2 переднего правого стеклоподъемника
3 блокирование задних боковых стекол
4 заднего левого стеклоподъемника
5 заднего правого стеклоподъемника

На двери переднего пассажира и на задних дверях находятся переключатели для соответствующего стекла.

Положение ключа в замке зажигания 1 или 2.

Опускание боковых стекол:

переключатель нажмите до первой точки сопротивления на 2.13 Стеклоподъемники, люк крыши Mercedes-Benz W220.

Подъем боковых стекол: переключатель нажмите до первой точки сопротивления на 2.13 Стеклоподъемники, люк крыши Mercedes-Benz W220.

Отпустите переключатель по достижении требуемого положения.

Автоматическое опускание или подъем боковых стекол

Нажмите переключатель на 2.13 Стеклоподъемники, люк крыши Mercedes-Benz W220 или 2.13 Стеклоподъемники, люк крыши Mercedes-Benz W220, преодолевая точку сопротивления, и затем отпустите.

Для остановки опускания или подъема боковых стекол:

нажмите переключатель на 2.13 Стеклоподъемники, люк крыши Mercedes-Benz W220 или 2.13 Стеклоподъемники, люк крыши Mercedes-Benz W220.

Если стекло встречает препятствие в верхней части, процесс подъема прерывается, и стекло немного опускается.

Если и далее продолжать держать переключатель нажатым на 2.13 Стеклоподъемники, люк крыши Mercedes-Benz W220, процесс подъема при блокированном стекле также прерывается, однако стекло назад не отводится.

Опускание и подъем боковых стекол можно производить также при помощи системы комфортабельного открывания/закрывания (Раздел Замки, ключи и запоры. Смарт-карта. Единый замок).

Имеется опасность травмирования!

При подъеме боковых стекол следите за тем, чтобы никто не был защемлен.

Если боковые стекла поднимаются при помощи системы комфортабельного закрывания и при этом встречают препятствие, автоматическое опускание не производится.

В этом случае нажмите и держите нажатой кнопку отпирания устройства дистанционного радиоуправления или, у автомобилей с системой KEYLESS-GO, потяните за ручку двери и держите до тех пор, пока боковые стекла не начнут снова опускаться.

Также и при кратковременном выходе из автомобиля вынимайте электронный ключ из замка зажигания или берите с собой смарт-карту.

Блокировка задних боковых стекол

Имеется опасность травмирования!

Если в задней части салона находятся дети, следует блокировать переключатели на задних дверях.

Переместите переключатель -3- вправо до появления символа 2.13 Стеклоподъемники, люк крыши Mercedes-Benz W220.

Юстировка боковых стекол

Если была прервана подача напряжения (отсоединение зажимов или разряжение аккумуляторной батареи), боковые стекла больше не поддаются автоматическому опусканию или подъему. В этом случае заново отъюстируйте стекла:

Жмите переключатель на 2.13 Стеклоподъемники, люк крыши Mercedes-Benz W220 до тех пор, пока боковые стекла полностью не поднимутся, и примерно 1 секунду удерживайте нажатым.

Сдвигаемый и поднимаемый верхний люк

2.13 Стеклоподъемники, люк крыши Mercedes-Benz W220

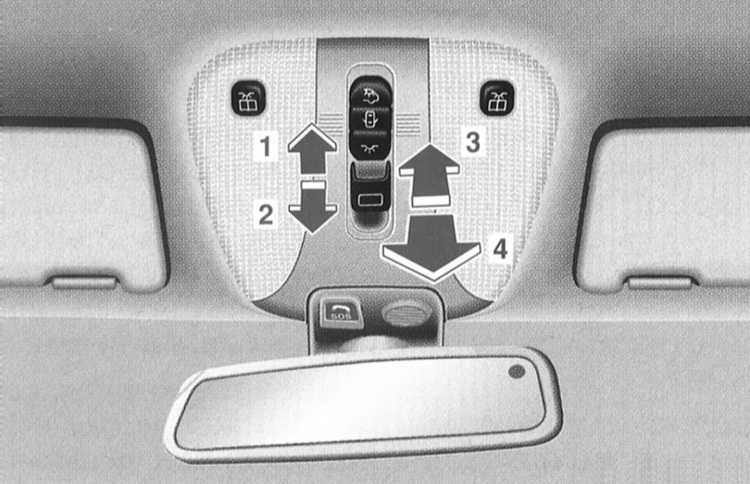

Нажмите переключатель:

1 Открывание
2 Закрывание
3 Подъем
4 Опускание

Электронный ключ в замке зажигания поверните в положение 1 или 2.

Открывание, закрывание, подъем или опускание сдвигаемого и поднимаемого верхнего люка:

Переключатель нажмите в требуемое направление.

Отпустите переключатель по достижении требуемого положения.

Автоматическое управление сдвигаемым и поднимаемым верхним люком

Нажмите переключатель, преодолевая точку сопротивления, в требуемое направление и затем отпустите.

Если переключатель нажимается в направлении «Открывание», сдвигаемый и поднимаемый верхний люк перемещается в установленное последним положение. Если требуется другое положение, переключатель снова нажмите в требуемое направление.

Остановка сдвигаемого и поднимаемого верхнего люка.

Нажмите переключатель в любое направление.

Если сдвигаемый и поднимаемый верхний люк встречает препятствие при закрывании или опускании, процесс прерывается и люк снова приоткрывается.

Имеется опасность травмирования!

При закрывании сдвигаемого и поднимаемого верхнего люка следите за тем, чтобы никто не был защемлен.

Если сдвигаемый и поднимаемый верхний люк закрывается при помощи системы комфортабельного закрывания и при этом встречает препятствие, то автоматическое открывание невозможно.

В этом случае нажмите и держите нажатой кнопку отпирания устройства дистанционного радиоуправления или, у автомобилей с системой KEYLESS-GO, потяните за ручку двери и держите до тех пор, пока сдвигаемый и поднимаемый верхний люк не начнет снова открываться.

Также и при кратковременном выходе из автомобиля вынимайте электронный ключ из замка зажигания или берите с собой смарт-карту.

2.13 Стеклоподъемники, люк крыши Mercedes-Benz W220

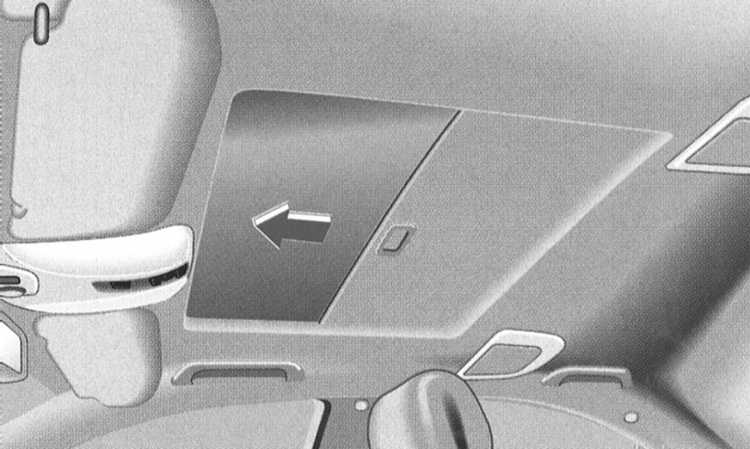

При открывании сдвигаемого и поднимаемого верхнего люка солнцезащитный экран также сдвигается назад.

Для защиты от солнечных лучей солнцезащитный экран при закрытом или поднятом сдвигаемом и поднимаемом верхнем люке можно выдвинуть вперед.

Для лучшей освещенности солнцезащитный экран верхнего люка можно сдвинуть назад.

Открывание и закрывание сдвигаемого и поднимаемого верхнего люка можно также производить при помощи системы комфортабельного открывания/закрывания (Раздел Замки, ключи и запоры. Смарт-карта. Единый замок).

Во избежание повреждения уплотнительных планок не перевозите выступающие из сдвигаемого и поднимаемого верхнего люка предметы с острыми краями.

Юстировка сдвигаемого и поднимаемого верхнего люка

Если была прервана подача напряжения (отсоединение зажимов или разряжение аккумуляторной батареи), сдвигаемый и поднимаемый верхний люк был механически закрыт, сдвигаемый и поднимаемый верхний люк открывается рывками или возникала неисправность в работе, то сдвигаемый и поднимаемый верхний люк следует заново отъюстировать:

Переключатель нажмите в направлении «Подъем» и подождите, пока сдвигаемый и поднимаемый верхний люк не поднимется полностью, и примерно 1 секунду держите нажатым.

Ручное управление сдвигаемым и поднимаемым верхним люком

2.13 Стеклоподъемники, люк крыши Mercedes-Benz W220

В случае неисправности электропривода сдвигаемый и поднимаемые верхний люк можно закрывать и открывать также вручную при помощи воротка.

Привод сдвигаемого и поднимаемого верхнего люка находится позади плафона.

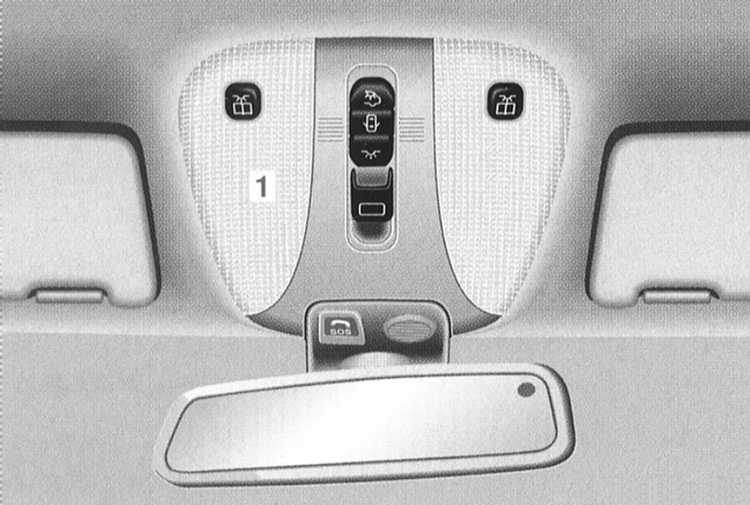

Отожмите рассеиватель -1- плафона (например, отверткой).

2.13 Стеклоподъемники, люк крыши Mercedes-Benz W220

Электронный ключ в замке зажигания поверните в положение 1 или 2.

Выньте вороток из папки для «Руководства по эксплуатации».

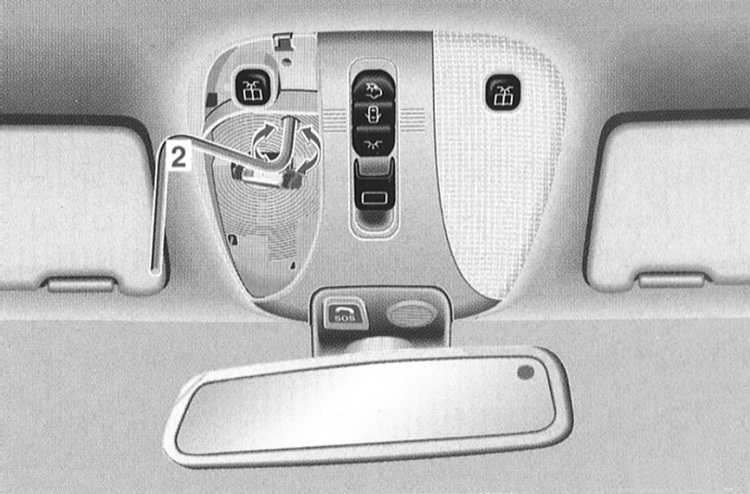

Вставьте вороток -2-.

Сдвигание вперед — вращайте по часовой стрелке.

Опускание — вращайте против часовой стрелки.

Сдвигание назад — вращайте против часовой стрелки.

Приподнимание — вращайте по часовой стрелке.

После механического закрывания отъюстируйте сдвигаемый и поднимаемый верхний люк.
