Мерседес Бенц W203. Снятие и установка радиоприёмника



Мерседес Бенц W203. Снятие и установка радиоприёмника

Снятие и установка радиоприёмника

До снятия радиоприёмника необходимо выяснить и записать его код защиты от кражи. В противном случае радиоприёмник может быть включён только на СТО MERСEDES или изготовителем радиоприёмника.


С середины 2002 года фирма MERСEDES не оборудует радиоприёмники защитными кодами, т.к. бортовая электроника, после подключения аккумуляторной батареи, автоматически распознаёт радиоприёмник.


Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Снимите крышку верхней части центральной консоли, обратитесь к соответствующему разделу.

14.30 Снятие и установка радиоприёмника Mercedes-Benz W203

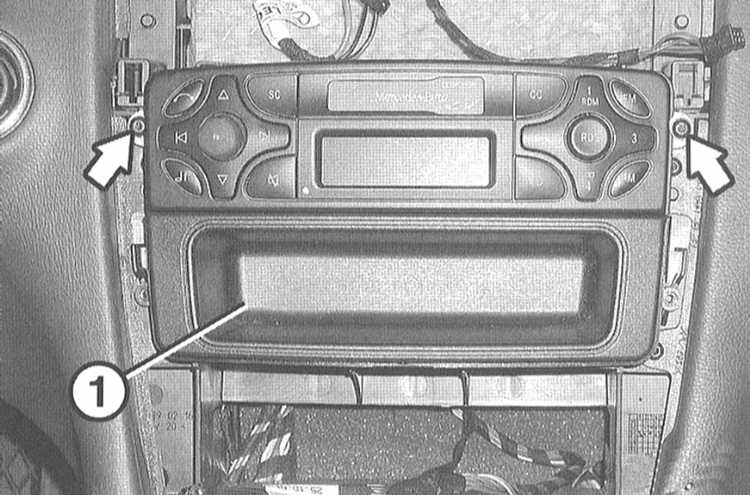

3. Выверните 2 винта (стрелки на иллюстрации).

4. Выньте радиоприёмник из монтажного проема.

Находящийся под радиоприёмником карман (1) при этом вынимается вместе с радиоприёмником.

5. Рассоедините все разъёмы, а также антенный кабель с обратной стороны радиоприёмника. Выньте радиоприёмник из центральной консоли.
6. Присоединение с помощью оптоволоконного кабеля: Осторожно рассоедините разъём оптоволоконного кабеля с обратной стороны радиоприёмника.

Не перегибайте, не вытягивайте и не сминайте оптоволоконный кабель. Места переходов оптоволоконного кабеля не допускается загрязнять или скоблить. Места контактов защищайте с помощью крышек и пробок.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Состыкуйте разъём радиоприёмника или присоедините оптоволоконный кабель.
2. Вставьте карман в монтажный проем.
3. Осторожно вставьте радиоприёмник в монтажный проем и закрепите к центральной консоли.
4. Установите крышку центральной консоли, обратитесь к соответствующему разделу.
5. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.


Навигационный прибор с экраном

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Снимите крышку верхней части центральной консоли, обратитесь к соответствующему разделу.

14.30 Снятие и установка радиоприёмника Mercedes-Benz W203

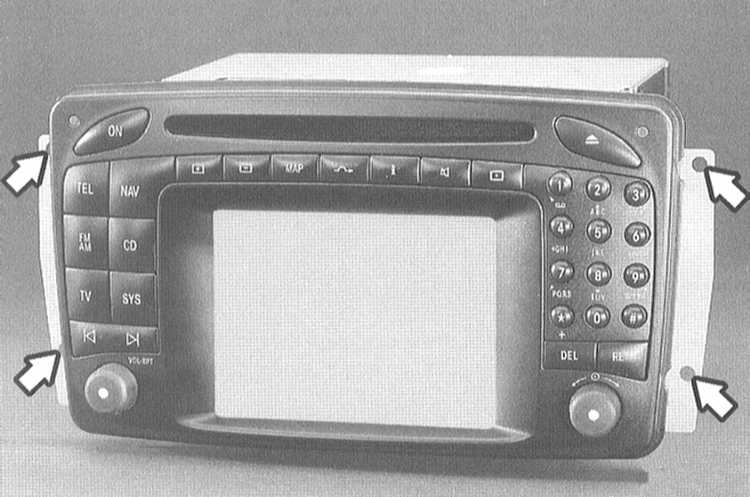

3. Выверните 4 винта (стрелки на иллюстрации).

4. Выньте навигационный прибор из монтажного проема.
5. Рассоедините все разъёмы, а также антенный кабель с обратной стороны радиоприёмника. Выньте радиоприёмник из центральной консоли.
6. Присоединение с помощью оптоволоконного кабеля: Осторожно рассоедините разъём оптоволоконного кабеля с обратной стороны радиоприёмника.

Не перегибайте, не вытягивайте и не сминайте. Места переходов оптоволоконного кабеля не допускается загрязнять или скоблить. Места контактов защищайте с помощью крышек и пробок.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка выполняется в последовательности, обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
