Снятие и установка выключателей в дверях
Верхняя группа выключателей/передняя дверь
В группе выключателей рядом с ручкой двери расположены в зависимости от оборудования
выключатель электрического сиденья и регулировки рулевого колеса.
Снятие
|
|
|
1. Отсоедините отрицательный кабель (-) аккумуляторной
батареи при выключенном зажигании. Предварительно необходимо снять
коробку фильтра воздуха салона.
|
|
Перед отсоединением
кабеля выясните защитный код радиоприёмника, если таковой
имеется, обратитесь к Разделу
Замена аккумуляторной батареи.
|
2. Снимите облицовку на передней двери, обратитесь к Разделу
Снятие и установка передней облицовки двери.
|

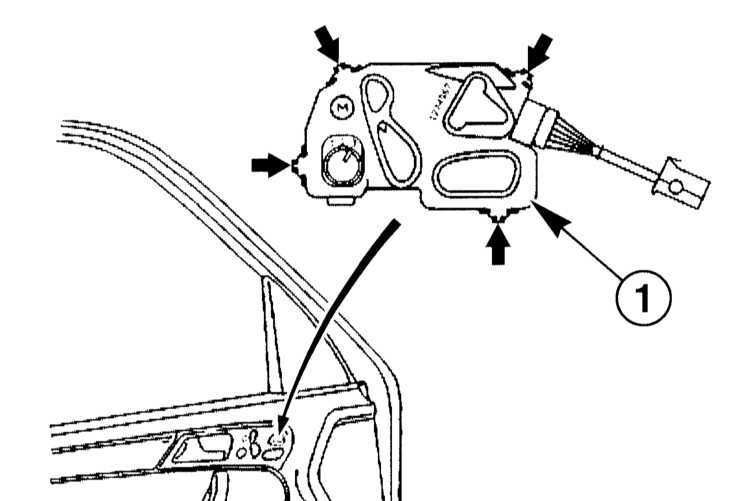

3. Отожмите отвёрткой стопорные
планки (стрелки на иллюстрации) с обратной стороны облицовки
двери и выньте группу выключателей (1) из облицовки двери.
|
4. Рассоедините разъём у группы выключателей.
|
|
Установка
|
|
|
1. Установка выполняется в последовательности,
обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном
зажигании. Установите на место коробку фильтра воздуха салона. Если
необходимо, введите код радиоприёмника и установите время на часах.
|
|
Нижняя группа выключателей/передняя дверь
В группе выключателей в зависимости от оборудования установлены выключатели стеклоподъёмника,
устройства защиты от детей, а также выключатель для открывания багажника.
|
|
Снятие и установка выключателя
стеклоподъёмника на двери переднего пассажира происходит аналогичным образом.
|
Снятие
|
|
|
1. Отсоедините отрицательный кабель (-) аккумуляторной
батареи при выключенном зажигании. Предварительно необходимо снять
коробку фильтра воздуха салона.
|
|
Перед отсоединением
кабеля выясните защитный код радиоприёмника, если таковой
имеется, обратитесь к Разделу
Замена аккумуляторной батареи.
|
2. Снимите облицовку на передней двери, обратитесь к Разделу
Снятие и установка передней облицовки двери.
|

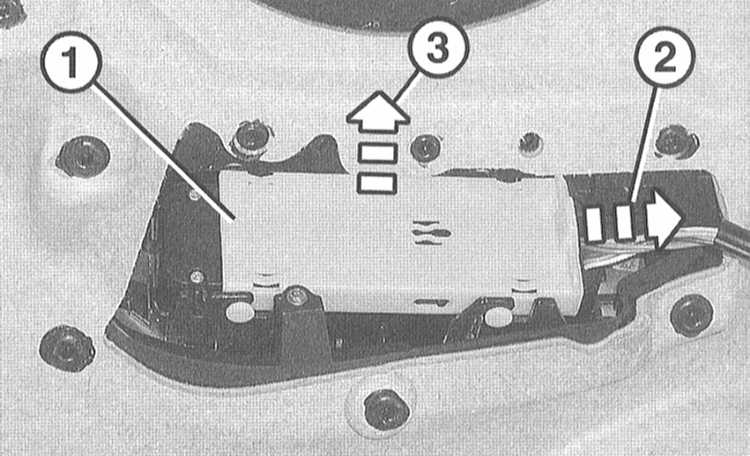

3. Сдвиньте с обратной стороны
облицовки двери блокировку (1) в направлении стрелки (2).
Отсоедините группу выключателей из держателя (3) и выньте.
|
4. Рассоедините разъём у группы выключателей.
|
|
Установка
|
|
|
1. Установка выполняется в последовательности,
обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном
зажигании. Установите на место коробку фильтра воздуха салона. Если
необходимо, введите код радиоприёмника и установите время на часах.
|
|
Выключатель стеклоподъёмника/задняя дверь
Снятие
|
|
|
1. Отсоедините отрицательный кабель (-) аккумуляторной
батареи при выключенном зажигании. Предварительно необходимо снять
коробку фильтра воздуха салона.
|
|
Перед отсоединением
кабеля выясните защитный код радиоприёмника, если таковой
имеется, обратитесь к Разделу
Замена аккумуляторной батареи.
|
2. Снимите облицовку на задней двери.
3. Рассоедините разъём у выключателя.
|

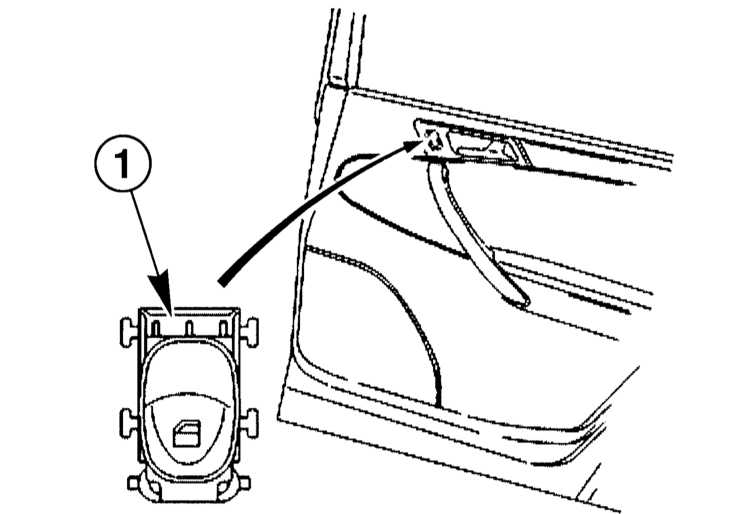

4. Отсоедините выключатель
(1) с обратной стороны облицовки двери от держателя и выньте.
|
|
|
Установка
|
|
|
1. Установка выполняется в последовательности,
обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном
зажигании. Установите на место коробку фильтра воздуха салона. Если
необходимо, введите код радиоприёмника и установите время на часах.
|
|
