Замена ламп накаливания приборов наружного освещения
К приборам системы освещения относятся: фары, противотуманные фары, задние фонари,
стоп-сигналы, фонари заднего хода, указатели поворотов, туманные фонари, фонари
освещения номерного знака и приборы внутреннего освещения.
Выход лампы накаливания из строя индицируется на универсальном дисплее. (Система
оповещения и сигнализация неисправностей рассмотрена в Разделе
Предупредительные сигнальные и контрольные лампы, а также сообщения информационного дисплея о зарегистрированных неисправностях).
Имеется опасность травмирования!
Соблюдайте осторожность при замене ксеноновых ламп высокого напряжения в фарах!
На всякий случай выключите фару и отсоедините аккумуляторную батарею. После замены
кратковременно включите и выключите фару, чтобы снять остаточное напряжение. Из
соображений безопасности носите обувь с резиновыми подошвами.
Лампы накаливания и держатели ламп могут оказаться очень горячими. Поэтому перед
заменой ламп накаливания дождитесь охлаждения осветительного прибора.
Храните лампы в недоступном для детей месте.
Не применяйте упавшие лампы или лампы с царапинами, они могут лопнуть.
|
|
Стеклянную колбу лампы накаливания не следует
брать руками. Для этого лучше всего пользоваться салфетками или хлопчатобумажными
перчатками. Отпечатки пальцев испаряются и осаждаются на рефлекторе, затуманивая
его. Случайно образовавшиеся пятна на колбе необходимо удалить с помощью
чистого, не содержащего волокон, полотенца, смоченного в спирте.
Лампы накаливания необходимо заменять только на лампы того же исполнения.
|
Замена лампы Н7: Лампа находится под давлением. Поэтому следует надевать защитные
очки и перчатки.
Если после замены лампа накаливания не горит, выключите и снова включите освещение.
Если замененная лампа накаливания и после этого не горит, обратитесь на СТО «Mercedes-Benz».
|
|
Пластмассовые рассеиватели
фар имеют защитное покрытие. Нельзя ни в коем случае очищать и тем более
тереть их сухой тряпкой. Нельзя для этой цели также применять каких-либо
очистителей или растворителей. Такие рассеиватели необходимо очищать чистым
мягким полотенцем.
|
Перед заменой лампы проверьте, чтобы соответствующий выключатель был выключен.
Ближний свет
|
|
|
|
Для получения
свободного доступа к задней части фары поднимите и установите
заднюю часть автомобиля на подставки. Отверните болты крепления
колеса и снимите переднюю часть локера крыла, обратитесь к
Разделу
Снятие и установка переднего локера крыла.
|
1. Откройте капот.
2. Сожмите планки и снимите крышку с задней стороны фары.
|
|
Лампа ближнего
света находится во внешней камере фары.
|
|

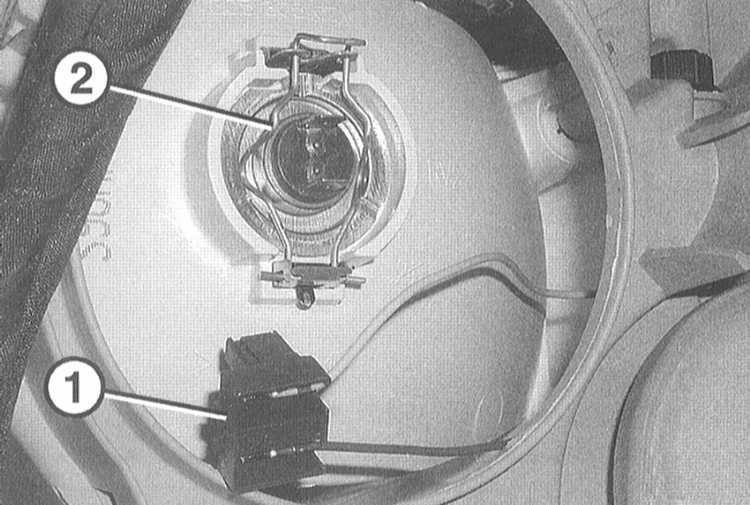

3. Рассоедините разъём лампы
(1).
|
4. Галогенная фара: Разожмите стопорные зажимы (2) и выньте лампу.
5. Модели с ксеноновыми фарами: Нажмите на стопорный замок, поверните
байонетное кольцо и выньте ксеноновую лампу из светильника.
6. Галогенная фара: Вставьте новую лампу накаливания так, чтобы
лапки вошли в соответствующие пазы на корпусе. Зажмите стопорные
скобы.
7. Модели с ксеноновыми фарами: Вставьте новую лампу так, чтобы
паз на лампе показывал вверх. Установите и поверните байонетное
кольцо, при этом следите за правильным положением стопорного замка.
8. Состыкуйте разъём на лампе.
9. Установите крышку и зафиксируйте её.
|
|
Дальний свет
|
|
|
|
Для получения
свободного доступа к задней части фары поднимите и установите
заднюю часть автомобиля на подставки. Отверните болты крепления
колеса и снимите переднюю часть локера крыла, обратитесь к
Разделу
Снятие и установка переднего локера крыла.
|
1. Откройте капот.
2. Сожмите планки и снимите крышку с задней стороны фары.
|
|
Лампа ближнего
света находится во внешней камере фары.
|
|

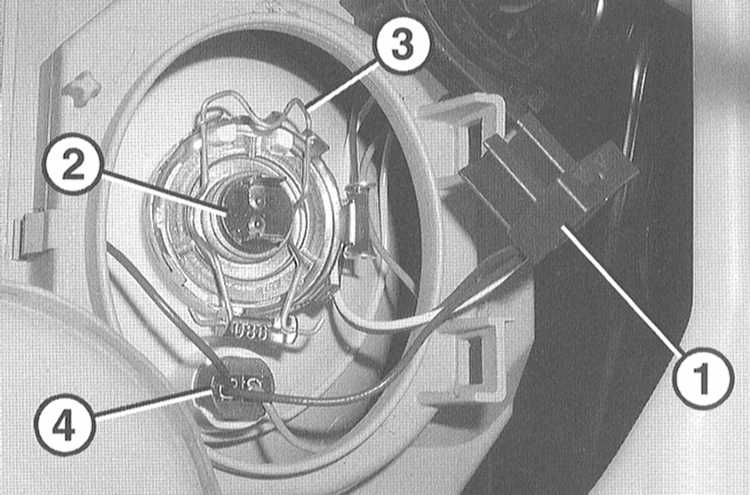

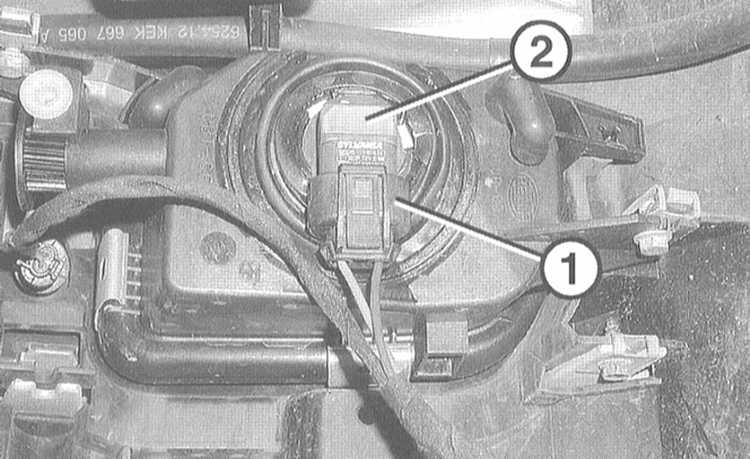

3. Рассоедините разъём (1)
лампы (2).
|
4. Отсоедините стопорную скобу (3) и выньте лампу. (4) – стояночный
свет.
5. Вставьте новую лампу так, чтобы лапки вошли в соответствующие
пазы на корпусе. Зафиксируйте стопорную скобу.
6. Состыкуйте разъём лампы.
7. Поставьте на место крышку и зафиксируйте её.
|
|
Стояночный свет
|
|
|
|
Для получения
свободного доступа к задней части фары поднимите и установите
заднюю часть автомобиля на подставки. Отверните болты крепления
колеса и снимите переднюю часть локера крыла, обратитесь к
Разделу
Снятие и установка переднего локера крыла.
|
1. Откройте капот.
2. Нажмите на планку и снимите крышку лампы дальнего и стояночного
света.
|

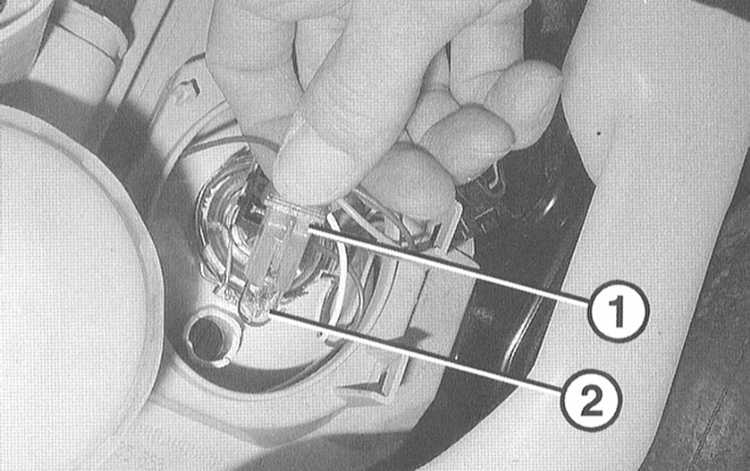

3. Выньте из прибора патрон
(1) с лампой (2).
|
4. Выньте лампу из патрона.
5. Вставьте в патрон новую лампу.
6. Вставьте патрон в прибор.
7. Поставьте на место крышку и зафиксируйте её.
|
|
Передний указатель поворота
|
|
|
1. Откройте капот.
|

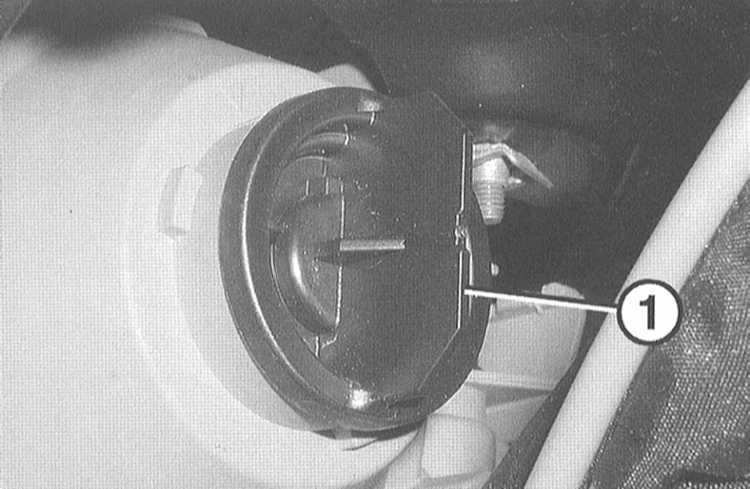

2. Поверните патрон (1) с лампой
против часовой стрелки и выньте из прибора.
|
3. Вдавите лампу, поверните против часовой стрелки и выньте из
патрона.
4. Вставьте новую лампу и поверните её по часовой стрелке.
5. Вставьте патрон с лампой в указатель поворота и зафиксируйте
его, повернув по часовой стрелке.
|
|
Указатель поворота в зеркалах наружного вида
|
|
|
1. Снимите облицовку зеркала, обратитесь к Разделу
Снятие и установка облицовки наружного зеркала заднего вида.
|

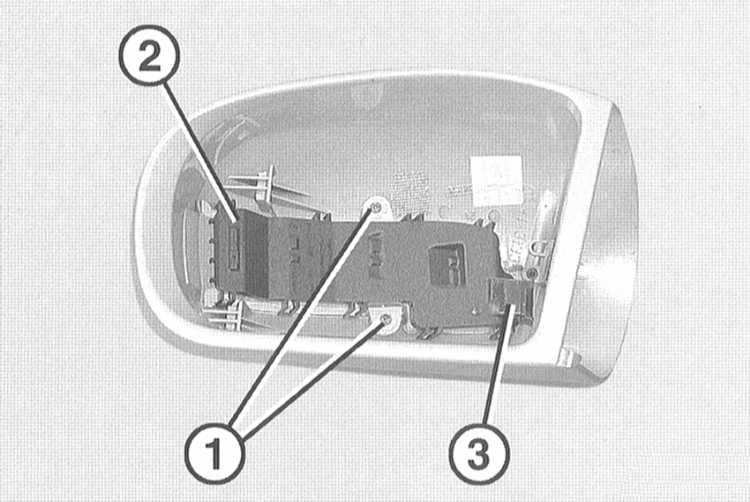

2. Выверните винты (1).
|
3. Выдавите снаружи указатель поворота (2) из облицовки зеркала.
(3) - разъём.
|

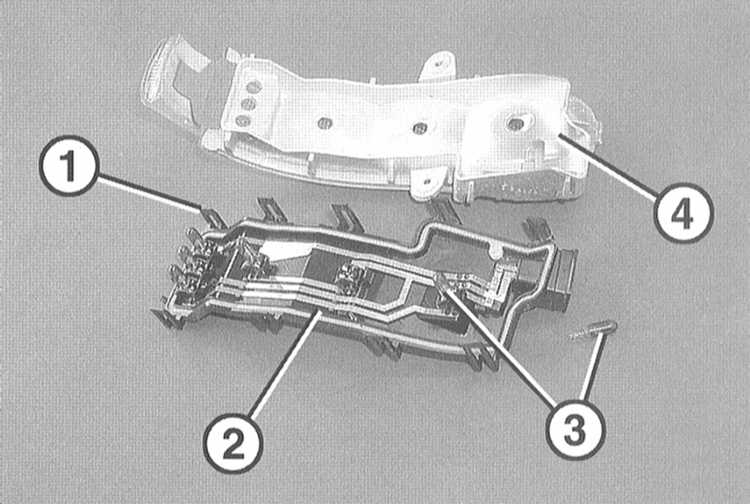

4. Откройте зажимы (1) и снимите
планку (2).
|
5. Выньте лампу (3) и вставьте новую лампу.
6. Поставьте планку лампы на указатель поворота (4) и зафиксируйте.
7. Вставьте указатель поворота в облицовку наружного зеркала и закрепите.
При этом следите за тем, чтобы указатель занял правильное положение
в облицовке.
8. Установите облицовку наружного зеркала, обратитесь к Разделу
Снятие и установка облицовки наружного зеркала заднего вида.
|
|
Противотуманная фара
|
|
|
1. Снимите передний локер, обратитесь к Разделу
Снятие и установка переднего локера крыла.
|
2. Рассоедините разъём (1)
противотуманной фары.
|
3. Поверните патрон (2) против часовой стрелки и выньте его.
4. Выньте лампу из патрона.
5. Вставьте в патрон новую лампу, вставьте патрон в фару, повернув
его по часовой стрелке, и состыкуйте разъём.
6. Установите передний локер, обратитесь к Разделу
Снятие и установка переднего локера крыла.
|
|

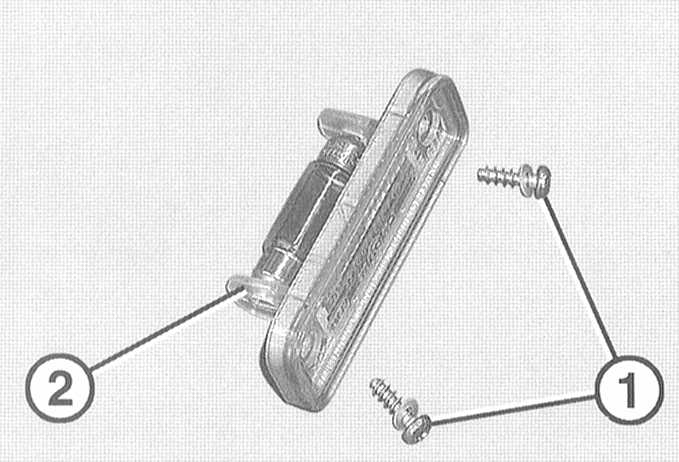

Фонарь освещения номерного знака
|
|
|
1. Выверните 2 винта (1).
|
2. Выньте рассеиватель с помощью пластмассового клина из крышки
багажника или двери задка.
3. Выньте повреждённую лампу софит из пластмассового держателя (2)
и замените на новую.
4. Проверьте прокладку рассеивателя и, если необходимо, замените.
5. Вставьте рассеиватель и закрепите его винтами.
|
|
Задний фонарь
В заднем фонаре расположены следующие лампы: стоп-сигнал, габаритный огонь, указатель
поворота и фонарь заднего хода. В заднем фонаре на стороне водителя расположен
туманный фонарь.
Седан

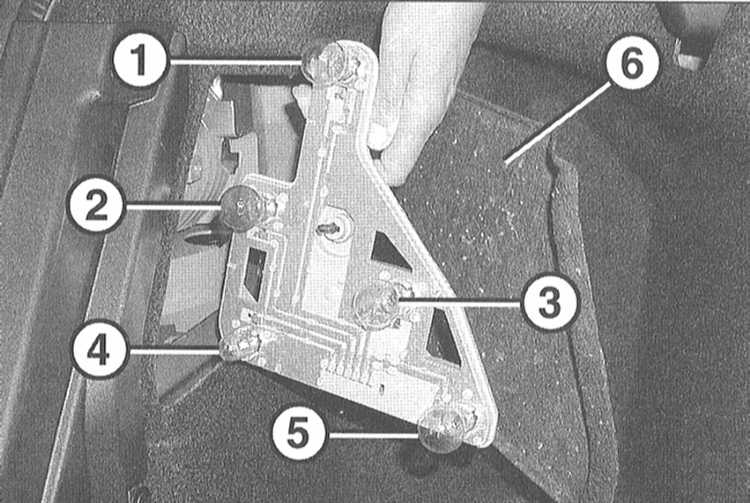

Задний фонарь. Модель Седан
|
1 — Стоп-сигнал
2 — Указатель поворота (жёлтый свет)
3 — Фонарь заднего хода
|
4 — Стояночный свет
5 — Туманный фонарь (сторона водителя)
6 — Крышка
|
|
|
|
1. Откройте багажник.
2. Откройте крышку (6) в облицовке багажника.
3. Рассоедините разъём лампы.
4. Поверните стопорный рычаг и снимите планку ламп.
5. Вдавите лампу, поверните против часовой стрелки и выньте.
6. Вставьте новую лампу и поверните её по часовой стрелке.
7. Поставьте планку ламп и поверните назад стопорный рычаг.
8. Состыкуйте разъём лампы.
9. Установите крышку в облицовке багажника.
|
|
Спортивное Купе

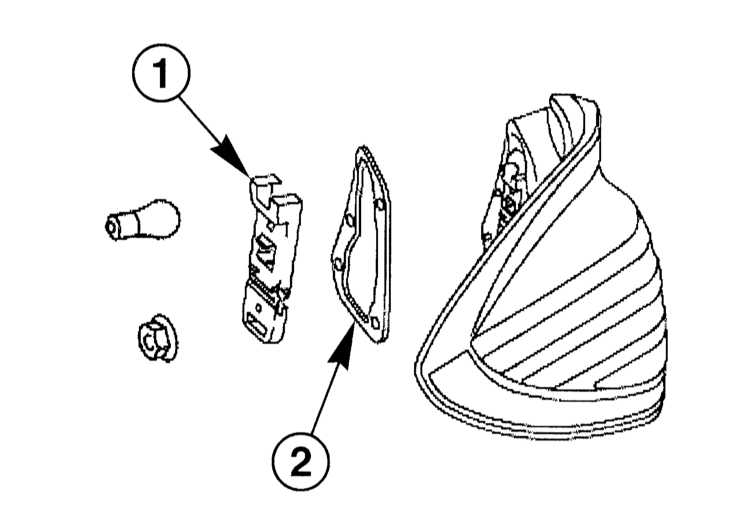

Задний фонарь. Купе
|
| 1 — Планка ламп
|
2 — Уплотнительная прокладка
|
Универсал

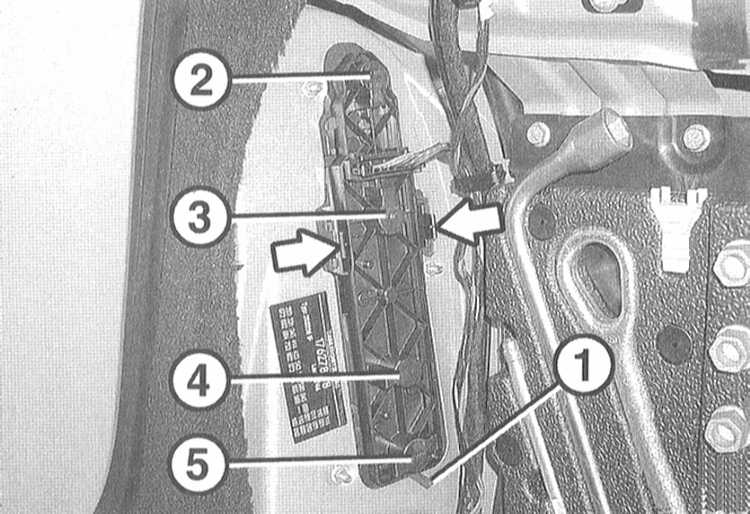

Задний фонарь. Универсал
|
1 — Опорная лапка
2 — Стоп-сигнал
3 — Указатель поворота (жёлтый)
|
4 — Фонарь заднего хода
5 — Туманный фонарь (сторона водителя)/стояночный свет
|
|
|
|

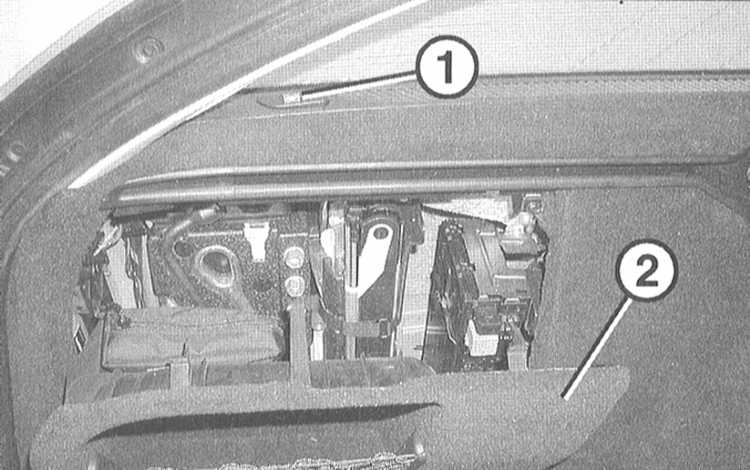

1. Откройте дверь задка. Нажмите
клавишу (1), опустите и выньте крышку (2).
|
2. Рассоедините разъём заднего фонаря.
3. Сожмите две стопорные планки (стрелки на иллюстрации) и выньте
планку ламп, при этом осторожно нажмите вниз на опорную лапку (1).
4. Вдавите лампу, поверните против часовой стрелки и выньте.
5. Вставьте новую лампу и поверните её по часовой стрелке.
6. Поставьте планку ламп и зафиксируйте её.
7. Состыкуйте разъём заднего фонаря.
8. Вставьте крышку и зафиксируйте её.
|
|
Дополнительный стоп-сигнал
Высокорасположенный дополнительный стоп-сигнал действует со специальными световыми
диодами. При выходе из строя стоп-сигнал заменяется в комплекте.
Седан
|
|
|
1. Откройте багажник и снимите облицовку крышки
багажника, обратитесь к Разделу
Снятие и установка облицовки крышки багажника.
|

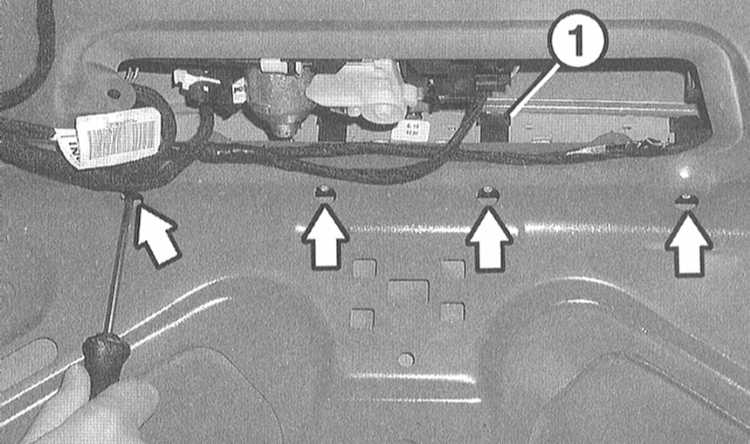

2. Выверните 4 винта (стрелки
на иллюстрации) на стопорных скобах (1) дополнительного стоп-сигнала
и выдавите сигнал из крышки багажника.
|
|
3. Рассоедините разъём (2)
дополнительного стоп-сигнала.
|

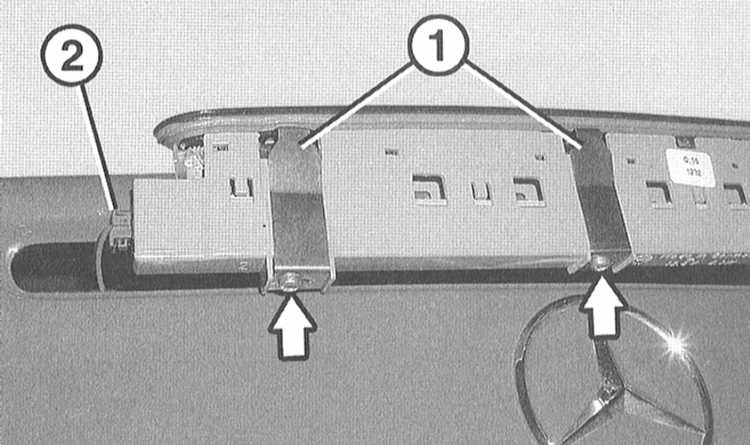

4. Закрепите стопорные скобы (1) на новом дополнительном стоп-сигнале
(стрелки на иллюстрации. При этом следите за тем, чтобы стопорные
скобы немного сжались. Скобы при установке на стоп-сигнал подведите
под упор.
5. Состыкуйте разъём.
6. Вставьте стоп-сигнал в крышку багажника так, чтобы исключить
повреждение лакокрасочного покрытия. При этом обратите внимание
на правильное положение уплотнительной прокладки.
|
|
При необходимости
в качестве смазки применяйте технический вазелин.
|
7. Установите на место облицовку крышки багажника, обратитесь к
Разделу
Снятие и установка облицовки крышки багажника.
|
|
Универсал
|
|
|
1. Откройте дверь задка и снимите с неё облицовку,
обратитесь к Разделу
Снятие и установка облицовки двери задка.
2. Снимите задний спойлер, обратитесь к Разделу
Снятие и установка заднего спойлера.
3. Рассоедините разъём дополнительного стоп-сигнала.
4. Выверните 4 винта крепления и снимите стоп-сигнал с заднего спойлера.
При этом осторожно снимите уплотнительную ленту с дополнительного
стоп-сигнала.
5. Установка выполняется в последовательности, обратной снятию.
|
|
Спортивное Купе
|
|
|
1. Откройте дверь задка.
|

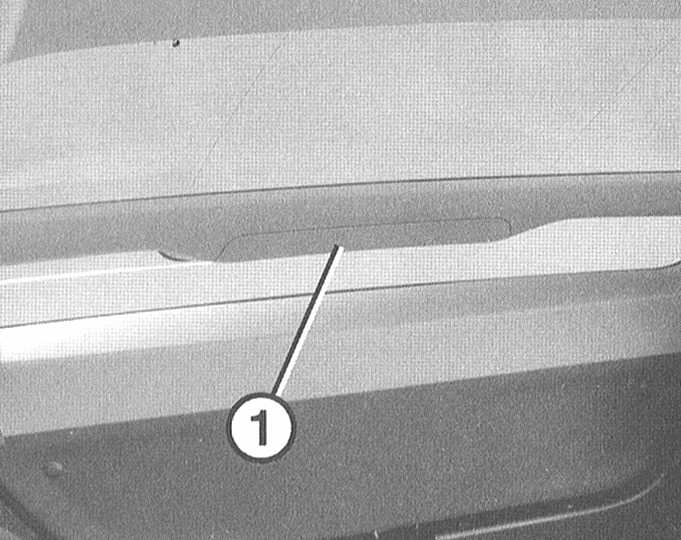

2. С помощью пластмассового
клина выньте крышку (1) из облицовки спойлера.
|
3. Рассоедините разъём дополнительного стоп-сигнала.
4. Выверните винты крепления и снимите дополнительный стоп-сигнал
с заднего спойлера.
5. Установка выполняется в последовательности, обратной снятию.
При этом следите за правильным положением уплотнительной прокладки.
|
|
