Мерседес Бенц W203. Спецификации



Мерседес Бенц W203. Спецификации

Спецификации

 Отдельные характеристики приведены также в тексте Главы и в случае обязательности их выполнения выделены жирным шрифтом.


Общие параметры

Лампы накаливания

12 В

Назначение

Цоколь, Тип Мощность, Вт

Дальний свет

H7/D2R 55/35

Ближний свет

H7/D2R 55/35

Противотуманные фары

НВ4 55

Передние указатели поворотов

PY 21

Стояночный свет

W 5

Боковые повторители указателей поворотов

WY 5

Задние указатели поворотов

PY 21

Стоп-сигналы

Р 21

Туманные фонари

Р 21

Фонари заднего хода

Р 21

Фонари освещения номерного знака

С 5

Габаритные огни

Р 4

Плафоны внутреннего освещения/ освещение багажника

С 10

Н7НВ4

Галогенная лампа (крепление зажимом)

D2R

Ксеноновая лампа высокого напряжения

Р

Байонетный цоколь

PY

Байонетный цоколь, оранжевый

W

Стеклянный цоколь

WY

Стеклянный цоколь, оранжевая

С

Софит

R

Байонетный цоколь

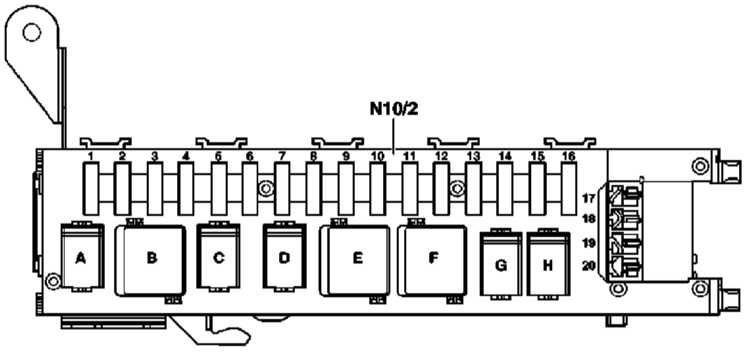

Коробка предохранителей в багажном отделении автомобиля

14.1 Спецификации Mercedes-Benz W203


Предохр.

Клемма

Разъём

Цвет и сечение провода, мм2

Назначение

Сила тока (А)

1

15R

Регулировка левого сиденья:

30

1, вывод 5

Чёрно-жёлтый 2.5

Блок управления регулировкой/памяти положения водительского сиденья (N32/1)

2

15R

Регулировка правого сиденья:

30

1, вывод 6

Чёрно-розовый 2.5

Блок управления регулировкой/памяти положения переднего пассажирского сиденья (N32/2)

Полуэлектронная регулировка передних сидений:

1 вывод 6

Чёрно-жёлтый 2.5

Реле регулировки водительского (К5/1)/пассажирского (К5/2) сиденья

3

30

Управление давлением накачки шин (ТРС):

07.май

7, вывод 1

Красно-жёлтый 0.5

Блок управления ТРС (N88)

TV ECE и США:

9, вывод 1

Красно-жёлтый 0.75

TV-тюнер (Европа, США, Япония) (А2/42)

TV Япония:

9, вывод 1

Красно-жёлтый 0.75

TV-тюнер (А2/10)

Модели 203.7:

16, вывод 1

Красно-зеленый 0.5

Ресивер радио-дистанционного управления стационарным отопителем (STH) (А6/1)

17, вывод 1

Красно-зеленый 0.75

Задний салонный светильник (Е15/3)

Модели 203.0 и 203.2 с системой Parktronic и задним салонным светильником:

17, вывод 1

Красно-зеленый 0.75

Сигнальный дисплей PTS (задний салонный светильник) (А44/3)

4

15R

1, вывод 3

Чёрно-зеленый 2.5

Топливный насос (М3)

15

5

15R

-

-

Резервное реле 2 (N10/2kС)

20

6

30

28, вывод 1

-

-

25

7

15R

-

-

Резервное реле 1 (N10/2kD)

20

8

30

23, вывод 4

Красно-жёлтый 0.75

Модуль 1 усилителя антенны заднего стекла (А2/71)

07-5

АТА с TS и IMS:

4, вывод 4

Красно-синий 0.5

Сирена сигнализации (Н3)

4, вывод 5

Красно-белый 0.5

Датчик наклона АТА (В33)

9

30

22, вывод 4

Красно-синий 2.5

Блок управления потолочной панели управления (N70)

25

10

15R

20, вывод 5

Чёрный 2.5

Обогреватель заднего стекла (R1)

40

11

15R

20, вывод 3

-

-

20

12

15R

Модели 203.2:

20, вывод 2

Чёрно-зеленый 1.5

Внутреннее гнездо (Х58/1)

15

13

15R

19, вывод 1

Чёрно-жёлтый 0.75

Пневмонасос ортопедического сиденья (М40)

5

Система голосового управления (VCS):

5, вывод 2

Чёрно-жёлтый 0.5

Блок голосового управления (А35/11)

Сотовый телефон Motorola Star TAC, retrofit:

5, вывод 2

Чёрно-жёлтый 0.5

Интерфейс D2B для портативного мобильного телефона (А59/1)

Модели 203.0 и 203.2 со светильниками для чтения:

12, вывод 5

Чёрно-серый 0.5

Задний светильник для чтения (Е15/3)

Модели 203.0 и 203.2 со светильниками для чтения и системой Parktronic:

12, вывод 5

Чёрно-серый 0.5

Сигнальный дисплей PTS (задний салонный светильник) (А44/3)

12, вывод 5

Чёрно-серый 0.5

Блок управления PTS (N62)

14

15R

30, вывод 1

Чёрно-жёлтый 1.5

- Э/мотор очистителя заднего стекла (М6/4)

15

15

-

-

-

- Реле заливной горловины, ресивер полярности 1 (N10/2kG)

10

16

30

Для VSC:

20

5 вывод 1

Красно-фиолетовый 0.5

Блок голосового управления (А35/11)

Для CTEL Motorola Star TAC, retrofit:

5 вывод 1

Красно-фиолетовый 0.75

- Интерфейс D2B для мобильного телефона (А59/1)

17

30

S17 (наружный предохранитель)

Красно-зеленый 2.5

Для фаркопа:

20

- Разъём фаркопа (N28/1)

18

30

S18 (наружный предохранитель)

Красно-жёлтый 2.5

Для фаркопа:

20

- 13-контактный разъём фаркопа (Х58)

19

30

S19 (наружный предохранитель)

Красно-белый 1.5

- Пневмонасос многоконтурного сиденья (М40)

20

20

30

S20 (наружный предохранитель)

Красно-синий 0.75

Для затемнения заднего стекла:

7.5

- затемнение заднего стекла (К74)

Реле

Местоположение

Обозначение

А

Реле топливного насоса (N10/2kA)

В

Реле 2, клемма 15R (N10/2kВ)

С

Резервное реле 2 (N10/2kС)

D

Резервное реле 1 (N10/2kD)

Е

Реле обогревателя заднего стекла (N10/2kЕ)

F

Реле 1, клемма 15R (N10/2kF)

G

Реле заливной горловины, переключатель полярности 1 (N10/2kG)

Н

Реле заливной горловины, переключатель полярности 2 (N10/2kН)

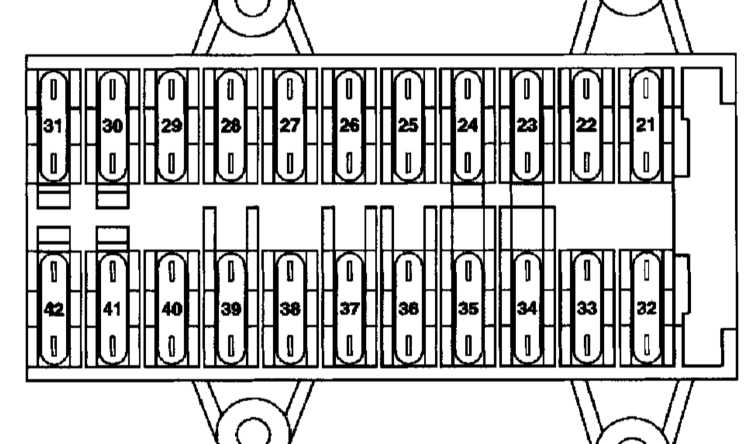

Коробка предохранителей в салоне

14.1 Спецификации Mercedes-Benz W203


Предохр.

Клемма

Разъём

Цвет и сечение провода, мм2

Назначение

Сила тока (А)

21

30

Х35/1 (разъём левой передней двери)

Красно-белый/2.5

Блок управления левой передней двери (N69/1)

30

22

30

Х35/2 (разъём правой передней двери)

Красно-серый/2.5

Блок управления правой передней двери (N69/2)

30

23

30

-

-

Прикуриватель

15

24

30

-

-

Запасной

-

25

30

5, вывод 4

Красно-зеленый/2.5

Блок управления верхней контрольной панели (N72/1)

10

26

30

1, вывод 26

Красно-фиолетовый/4.0

Звуковой усилитель (А72/13)

30

27

30

2, вывод 1

Красно-жёлтый/2.5

Блок управления электроприводом регулировки водительского сиденья (с памятью) (N32/1)

30

28

30

-

-

Запасной

-

29

30

Х35/33 (рама-пол/разъём аварийного питания)

Красно-синий/2.5

Для такси: Специальный модуль управления отказов (SVMCM) (N26/9)

30

30

30

1, вывод 3

Красно-зеленый/4.0

Блок циркуляции воздуха отопителя (А32)

40

31

30

А, вывод 9

Красно-фиолетовый/1.5

Блок управления EIS (N73)

20

32

30

Х35/3 (разъём левой задней двери)

Красно-чёрный/2.5

Блок управления левой задней двери

30

33

30

Х35/4 (разъём правой задней двери)

Красно-белый/2.5

Блок управления правой задней двери

30

34

30, 15

-

Красно-фиолетовый/1.5

Муфта разъёма клеы 30 (Z4/3)

07.5

Z4/3 (муфта разъёма клеы 30)

Красно-фиолетовый/1.0

Для системы аварийного вызова (США) и дополнительного сотового телефона:

Сотовый телефон и приёмопередатчик TELE AID D2В (А35/17)

Красно-фиолетовый/1.5

Для встроенного телефона:

Сотовый телефон и приёмопередатчик D2В (А35/13)

Красно-фиолетовый/1.5

Для системы подачи сигнала бедствия TELE AID:

Сотовый телефон и приёмопередатчик TELE AID D2В (А35/17)

Красно-фиолетовый/0.75

Для дополнительного сотового телефона:

Телефонный интерфейс (А34/4)

27 (муфта разъёма клеы 30)

Компенсатор CTEL (А28/3)

Красный/0.5

Для дополнительного сотового телефона:

Телефонный интерфейс (А34/4)

Х39/37 (Разъём порта-тивного телефона)

Красно-фиолетовый/1.0

Для японских моделей, моделей 203.0 и систем аварийного вызова:

Сотовый телефон и приёмопередатчик TELE AID D2В (А35/17)

35

30

1, вывод 1

Красно-чёрный/2.5

Для стационарного отопителя (STH):

30

Блок отопителя STH (А6)

36

30

-

Красный/1.5

Для правительственных автомобилей (STH):

30

37

30

2, вывод 2

Красно-белый/2.5

Блок управления вакуумного насоса тормозного усилителя (N65/3)

25

38

30

2, вывод 1

Красно-зеленый/2.5

Блок управления электропривода правого переднего сиденья (N32/2)

30

39

30

-

-

Запасной

-

40

30

Х35/33 (рама-пол/разъём аварийного питания)

Красно-белый/2.5

Для такси и правительственных автомобилей:

30

Специальный модуль управления отказов (SVMCM) (N26/9)

41

30

1, вывод 2

Красно-синий/0.5

Блок управления верхней контрольной панели (N72/1)

07.5

1, вывод 14

Красно-синий/0.75 2

Для автоматического отопителя:

Блок управления нажимной кнопки отопителя (N18)

Для автоматического К/В (ААС):

Блок управления нажимной кнопки ААС (N22)

Для системы ААС "комфорт":

Блок управления нажимной кнопки ААС "комфорт" (N22/7)

42

30

1, вывод 5

Красно-жёлтый/0.5

Приборная доска (А1)

07.5

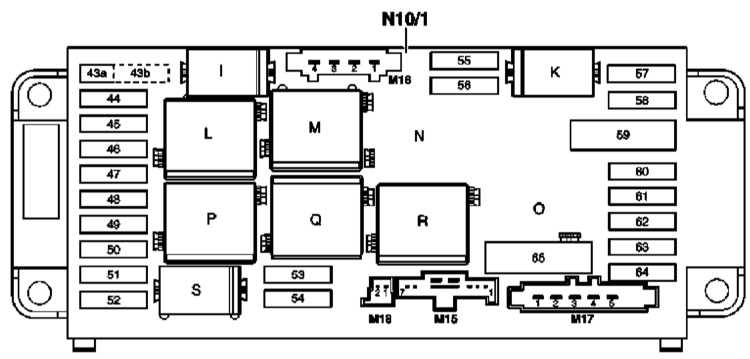

Коробка предохранителей и реле в двигательном отсеке

14.1 Спецификации Mercedes-Benz W203


Реле

Местоположение

Назначение

I

Реле фанфарного клаксона (N10/1kl)

К

Реле клеммы 87, шасси (N10/1kК)

L

Реле скоростных режимов (1 и 2) стеклоочистителей (N10/1kL)

М

Реле клеммы 15R (N10/1kМ)

N

Управляющее реле насоса KSG (N10/1kN)

О

Реле насоса подмешивания вторичного воздуха (N10/1kО)

Р

Реле клеммы 15 (N10/1kР)

Q

Реле включения/выключения стеклоочистителей (N10/1kQ)

R

Реле клеммы 87, двигатель (N10/1kR)

S

Реле стартёра (N10/1kS)

Предохр.

Клемма

Разъём

Цвет и сечение провода, мм2

Назначение

Сила тока (А)

43а

15R

-

-

Реле фанфарного клаксона (N10/1kl)

15

43b

30

-

-

Реле фанфарного клаксона (N10/1kl)

15

44

15R

23

Чёрно-жёлтый/0.5

Для системы подачи сигнала бедствия TELE AID:

5

Блок управления TELE AID (А35/8)

Для встроенного телефона:

Интерфейс D2В (А59)

Для дополнительного сотового телефона:

Телефонный интерфейс (А34/4)

Для системы аварийного вызова (США):

Муфта разъёма 15R (Z3/12)

Для системы аварийного вызова (Япония):

Блок управления TELE AID (А35/8)

45

15R

12, вывод 4

Розово-чёрный/0.75

Защищён предохранителем через муфту разъёма боковой подушки безопасности (Z3/31):

07.5

Блок управления SRS (N2/7)

46

15

-

-

Реле включения/выключения стеклоочистителей (N10/1kQ)

40

47

15R

Подсветка (кроме подсветки дефлекторов):

15

19, вывод 6

Чёрно-жёлтый/0.75

Подсветки вещевого ящика с датчиком-выключателем (Е13/2)

19, вывод 6

Чёрно-жёлтый/1.0

Подсветка передней пепельницы/прикуривателя

48

15

3, вывод 1

Чёрно-зеленый/1.0

Блок управления вакуумного насоса тормозного усилителя (N65/3)

15

Для двигателя 112:

17, вывод 3

Чёрно-жёлтый/1.5

Защищённая предохранителем муфта разъёма (Z3/29) 15

49

15

12, вывод 3

Чёрно-красный/0.5

Блок управления SRS (N2/7)

07.5

50

15

19, вывод 4

Чёрно-зеленый/0.5

Модуль выключателя освещения (S1)

5

14, вывод 1

-

-

51

15

19, вывод 8

Чёрно-коричневый/0.5

Приборная доска (А1)

07.5

2, вывод 6

Чёрно-белый/0.75

ААС (автоматический К/В) со встроенным электромотором дополнительного вентилятора (М4/7)

Для ААС "комфорт":

19, вывод 8

Чёрно-коричневый/0.5

Через разъём датчиков климат-контроля (Х85/9):

Датчик отказов ААС (В31/1)

Датчик солнечного излучения ААС (4 штуки) (В32/2)

Для всех автомобилей с ксеноновыми фарами:

24, вывод 1

Чёрно-розовый/0.75

Левая блок-фара (Е1)

Правая блок-фара (Е2)

52

50

17, вывод 1

Фиолетовый/2.5

Стартёр (М1)

15+

53

87

13, вывод 3

Фиолетово-синий 0.5

Задний блок управления SAM с коробкой реле и предохранителей (N10/2)

15

Двигатель 111:

2, вывод 9

Красно-синий 1.5

ECM (N3/10)

15

Двигатель 112:

2, вывод 9

Красно-синий 0.75

ECM (N3/10)

15

3, вывод 8

Красно-синий 0.75

Клапан продувки адсорбера (Y58/1)

15

17, вывод 2

Красно-синий 1.5

Муфта разъёма клеы 87М1е (Z7/35)

15

Двигатель 611:

2, вывод 9

Красно-синий 2.5

Блок управления системы контактного зажигания (CDI) (N3/9)

25

3, вывод 8

Красно-синий 2.5

Блок управления CDI (N3/9)

25

54

87

Дизельные двигатели:

2, вывод 2

Чёрно-красный 2.5

Блок управления CDI (N3/9)

07.5

17, вывод 4

Чёрно-красный 1.0

Обогреватель впускного трубопровода (R8)

07.5

Бензиновые двигатели:

2, вывод 2

Чёрно-красный 2.5

Муфта разъёма клеы 87М1е (Z7/36)

15

17, вывод 4 (только двигатели 112)

Красно-зеленый 1.0

(только двигатели 112)

Муфта разъёма клеы 87М1е (Z7/36)

07.5

55

87

7, вывод 5

Красно-зеленый 0.5

Датчик поворота рулевого колеса (N49)

07.5

DTR:

21, вывод 1

Красно-синий 0.75

Блок управления DTR (N63/1)

АТ:

9, вывод 1

Красно-белый 0.75

Блок управления ETC (N15/3)

9, вывод 3

Красно-синий 0.75

Электронный блок управления рычага селектора (N15/5)

Автоматизированная КПП (Sequentronic):

9, вывод 1

Красно-белый 1.0

Блок управления Sequentronic (N15/6)

9, вывод 3

Красно-синий 0.75

Датчик-выключатель положения трансмиссии (S16/10)

56

87

7, вывод 3

Красно-синий 0.75

Блок управления ESP и BAS (N47-5)

5

7, вывод 4

Красно-жёлтый 0.5

Датчик-выключатель стоп-сигналов (S9/10)

57

30z

19, вывод 1

Красно-чёрный 0.5

Датчик поворота рулевого колеса (N49)

5

19, вывод 1

Красно-синий 0.5

Блок управления электронного зажигания/датчика-выключателя размыкания цепи стартёра стоп-сигналов (N73)

Двигатель 112:

2, вывод 4

Красный 0.75

ECM (N3/10)

58

30

Автоматизированная КПП (Sequentronic):

9, вывод 4

Чёрно-синий 0.5

Блок управления Sequentronic (N15/6)

40

59

30

8, вывод 2

Красный 4.0

Блок управления ESP и BAS (N47-5)

50

60

30

8, вывод 1

Красный 2.5

Блок управления ESP и BAS (N47-5)

40

61

30

Автоматизированная КПП (Sequentronic):

9, вывод 6

Чёрно-зеленый 0.5

Блок управления Sequentronic (N15/6)

15

62

30

2, вывод 11

Красно-зеленый 0.75

Разъём DLC (Х11/4)

5

19, вывод 2

Красно-жёлтый 0.5

Модуль переключения ламп (S1)

7, вывод 7

Розово-зеленый 0.5

Датчик-выключатель стоп-сигналов (S9/1)

63

30

19, вывод 5

Красно-зеленый 0.5

Модуль переключения ламп (S1)

5

64

30

Радиоприёмник:

11, вывод 2

Красно-синий 2.5

Радио (А2)

10

Версия COMAND:

11, вывод 2

Красно-синий 2.5

Дисплей и блок управления функционированием COMAND (А40/3n1)

65

15

Подмешивание воздуха в выхлоп:

17, вывод 5

Красно-белый 4.0

Электрический воздушный насос (М33)

40

Усилия затягивания резьбовых соединений, Нм

Моменты затяжки крепежа приведены также в тексте Главы и на некоторых иллюстрациях*.

*Выделенные в тексте жирным шрифтом моменты затяжки подлежат точному соблюдению; не выделенные жирным шрифтом усилия приведены лишь ориентировочно.
