Снятие и установка облицовки двери задка

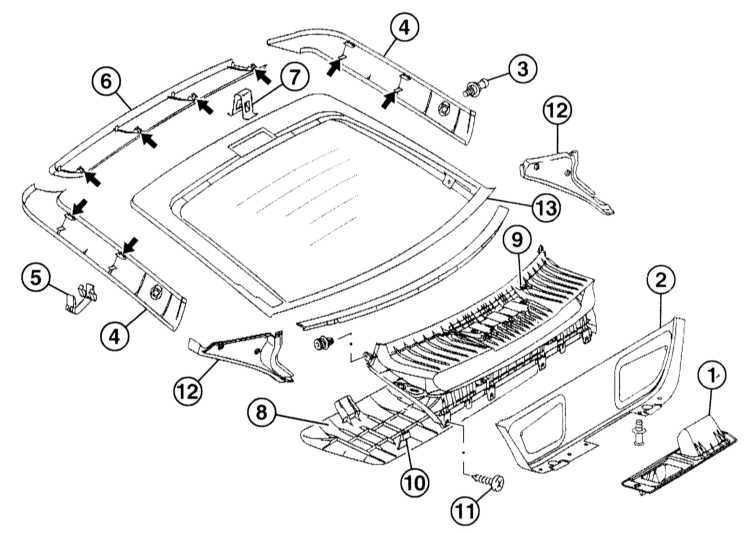

Облицовка двери задка. Спортивное Купе
|
1 — Планка ручки
2 — Нижняя облицовка
3 — Кнопка стопорного троса
4 — Боковая облицовка рамы
5 — Стопорная скоба
6 — Верхняя облицовка рамы
7 — Стопорная скоба
|
8 — Крышка
9 — Центральная облицовка
10 — Стопорная лапка
11 — Винты
12 — Крышка
13 — Декоративная планка
|
Спортивное Купе
Снятие
|
|
Обозначения «oben» (верх)
и «unten» (низ) относятся к закрытому положению двери задка.
|
|
|
|
1. Откройте дверь задка.
2. Выньте разжимной зажим из планки ручки (1).
3. Выньте 2 лапки из проема для ручки и потяните планку для ручки
из двери задка.
4. Потяните нижнюю облицовку (2) вниз из двери задка и снимите.
5. Выверните кнопку (3) стопорного троса правой и левой полки из
боковой облицовки окна.
6. Отделите и снимите с помощью пластмассового клина, например,
HAZET 1965-20 боковую облицовку рамы (4) справа и слева у заднего
окна из держателей скоб (5).
7. Отсоедините верхнюю облицовку (6) снизу из держателей скоб (7)
и снимите облицовку вверх. При этом не сломайте пластмассовые планки
внутри.
8. Отсоедините крышку (8) от центральной облицовки двери задка (9).
При этом пластмассовый клин поставьте внизу и отсоедините крышку
из трёх держателей (10).
|
|
Крышка (8)
на иллюстрации показана увеличенного размера.
|
9. Выверните винты (11) сзади крышки и внизу у облицовки (9).
10. Отсоедините облицовку внизу и снимите её вверх с двери задка.
|
|
Установка
|
|
|
1. Вставьте центральную облицовку внизу в направляющие
и зафиксируйте. Закрепите облицовку на двери задка.
2. Дальнейшая установка выполняется в последовательности, обратной
снятию.
|
|
