Снятие и установка двери задка
Универсал и спортивное Купе
Снятие
|
|
|
1. Откройте дверь задка.
2. Снимите облицовку двери задка, обратитесь к соответствующему
разделу.
|

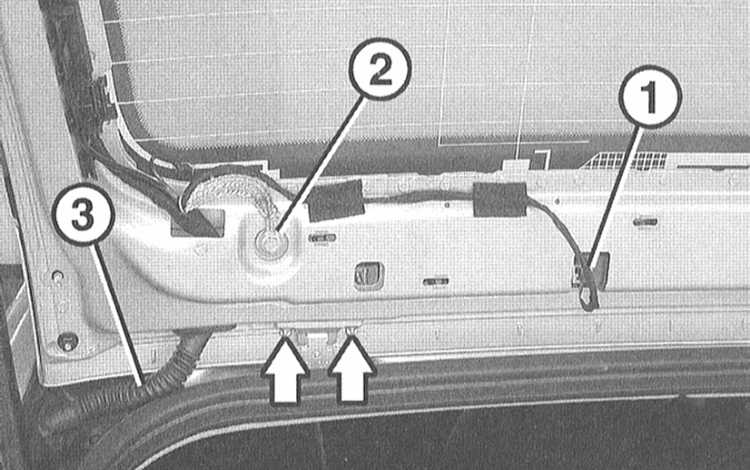

3. Выньте кабельную проводку
(3). Рассоедините все разъёмы (1) и отсоедините все провода
(2) на двери задка и вытащите их через кабельную проводку
(3). По стрелке указаны 2 винта. На иллюстрации показана дверь
задка модели Универсал.
|
4. Отсоедините водяной шланг у соединительного элемента или жиклёра
стеклоомывателя и выньте через кабельную проводку.
5. Спортивное Купе: С помощью пластмассового клина отделите облицовку
в задней части крыши и потяните её немного назад. Осторожно вставьте
деревянный брусок высотой 65 мм между крышей и облицовкой.
|
|
Перед снятием газонаполненного
упора попросите обязательно ассистента подержать дверь задка.
В противном случае дверь может упасть, т.к. одним упором она
не удерживается.
|
|

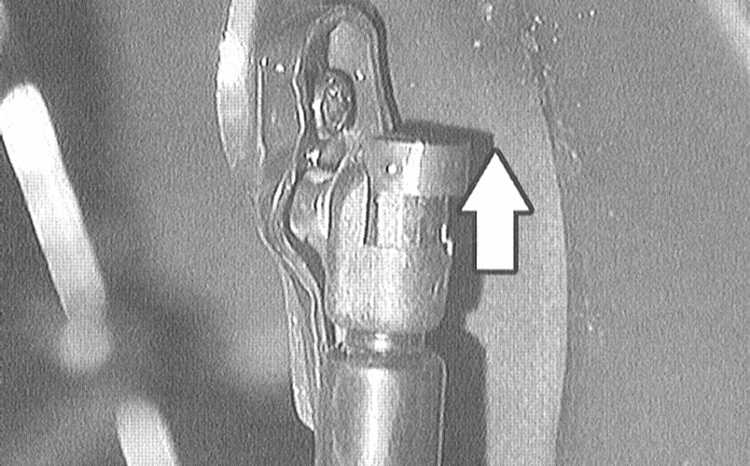

6. Отсоедините газонаполненный
упор от шаровой опоры на двери задка и снимите его. Для этого
немного приподнимите упор отвёрткой (стрелка на иллюстрации).
Второй упор снимается аналогичным образом.
|
7. Универсал: Выверните по два болта крепления на каждой петле
слева и справа (стрелки на иллюстрации).
8. Спортивное Купе: Отверните 2 гайки на петле между крышей и облицовкой.
9. С помощью ассистента снимите дверь задка и положите её на подкладку.
|
|
Установка
|
|
|
1. Поставьте дверь задка с помощью ассистента
и вверните болты крепления, не зажимая их.
2. Закройте дверь задка и проверьте зазоры, при необходимости отрегулируйте
их.
3. Заверните болты гайки крепления моментом 9Нм.
4. Установите газонаполненный упор на шаровую опору и вставьте стопорное
кольцо. Аналогичным образом установите второй упор.
5. Дальнейшая установка выполняется в последовательности, обратной
снятию.
|
|
