Снятие и установка механизма замка двери задка
Универсал
|
|
Здесь описывается снятие
и установка для модели Универсал. Процесс установки и снятия для других
моделей аналогичен. Отличия описаны в тексте.
|
Снятие
|
|
|
1. Отсоедините отрицательный кабель (-) аккумуляторной
батареи при выключенном зажигании. Предварительно необходимо снять
коробку фильтра воздуха салона.
|
|
Перед отсоединением кабеля выясните защитный код радиоприёмника,
если таковой имеется, обратитесь к Разделу Замена
аккумуляторной батареи. |
2. Снимите облицовку двери задка или крышки багажника, обратитесь
к соответствующему разделу.
|

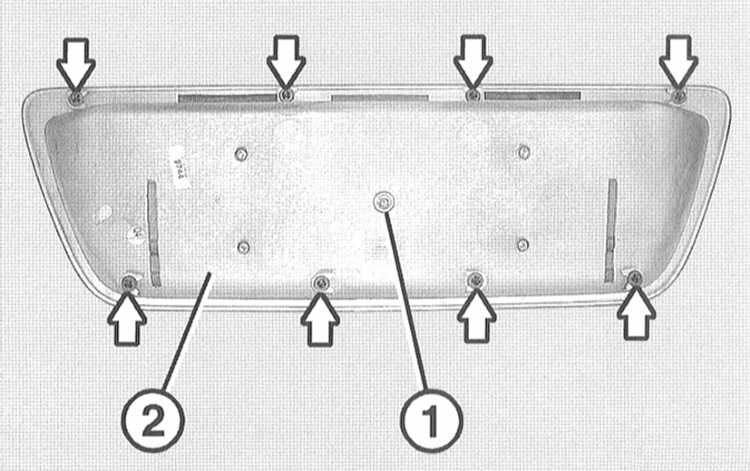

3. Выдавите 8 зажимов (стрелки
на иллюстрации) накладки (2) с номерным знаком наружу. Для
этого поставьте с внутренней стороны крышки на каждый зажим
головку соответствующего диаметра и глубины и выдавите зажим.
|
|
Головка
давит на шип зажима, отделяя его от держателя.
|
|
4. Отверните гайку от винта (1) и снимите накладку (2) с номерным
знаком с двери задка.
5. Отсоедините трос (1) от запорного механизма (2) (стрелка на иллюстрации)
и отсоедините штекер.
|
|
В зависимости
от конструкции необходимо снимать крышку, чтобы иметь возможность
отсоединить трос.
|
|

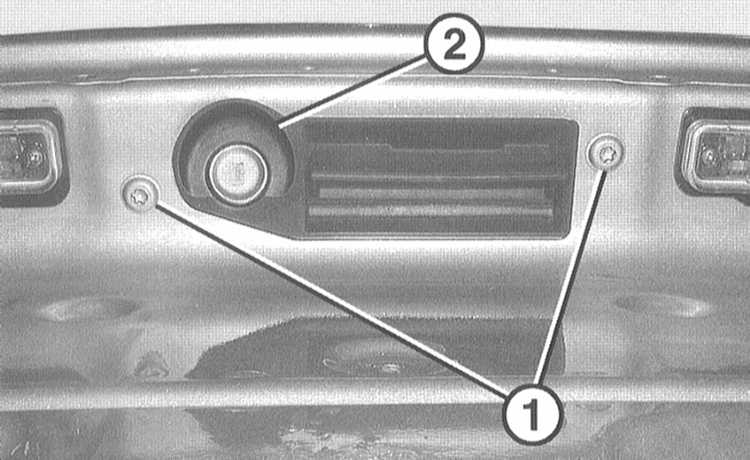

6. Выверните 2 винта (1) и
выньте запорный механизм (2) с замком из двери.
|
|
|
Установка
|
|
|
1. Закрепите механизм запирания двумя винтами
моментом 9Нм на двери задка.
2. Соедините трос с механизмом запирания и состыкуйте разъём.
3. Установите накладку с номерным знаком на дверь задка так, чтобы
зажимы и винты вошли в отверстия. Сильно прижмите накладку к двери
и зафиксируйте. Наверните гайки.
4. Установите на место облицовку двери задка или крышки багажника,
обратитесь к соответствующему разделу.
5. Присоедините отрицательный кабель (-) к аккумуляторной батареи
при выключенном зажигании. Установите на место ящик фильтра воздуха
салона. Введите код радиоприёмника и установите время на часах.
|
|
