Снятие и установка передней облицовки двери

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

 Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Полностью опустите стекло и откройте дверь.
3. Снимите треугольную накладку, обратитесь к соответствующему разделу.

13.1.28 Снятие и установка передней облицовки двери Mercedes-Benz W203

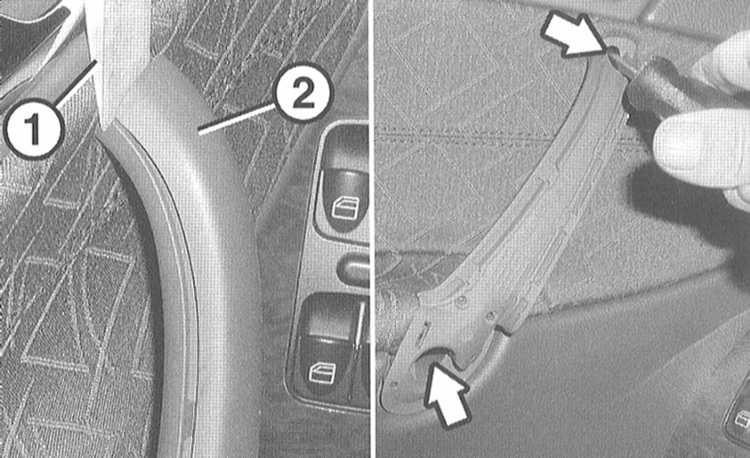

4. Вставьте пластмассовый клин (1) в верхнюю и нижнюю щели ручки двери и отсоедините накладку (2).

5. Выверните винты (стрелки на иллюстрации) в ручке двери вверху и внизу.

13.1.28 Снятие и установка передней облицовки двери Mercedes-Benz W203

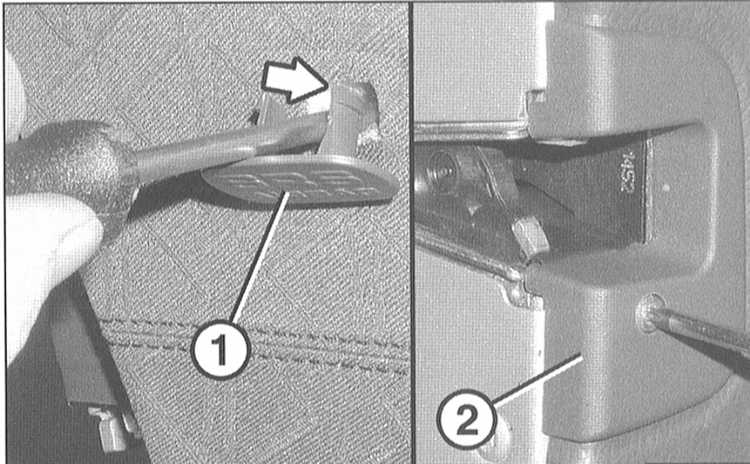

6. Выньте SRS-крышку (1) из облицовки.

7. Выверните винт (стрелка на иллюстрации) сзади SRS-крышки.
8. Отсоедините накладку (2) дверного замка.

13.1.28 Снятие и установка передней облицовки двери Mercedes-Benz W203

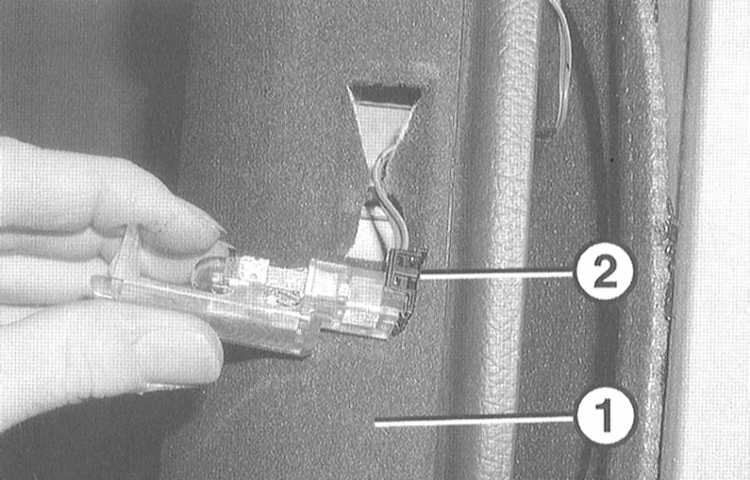

9. С помощью пластмассового клина отсоедините лампу подсветки двери из облицовки (1) на задней кромке двери.

10. Выньте лампу и рассоедините разъём (2).

13.1.28 Снятие и установка передней облицовки двери Mercedes-Benz W203

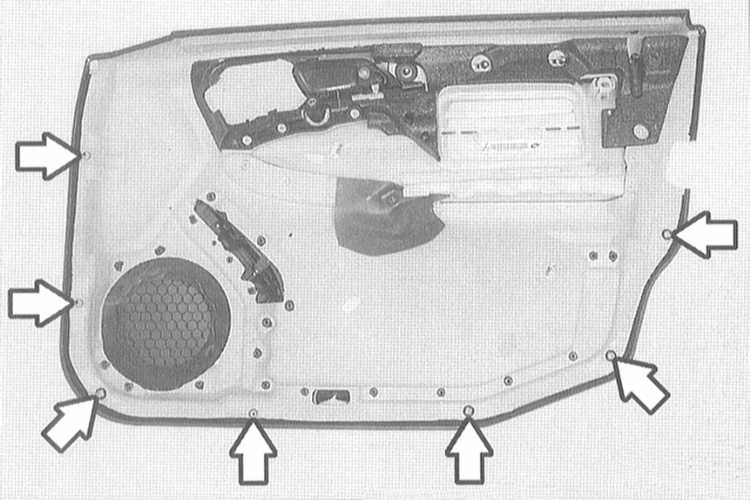

11. Введите пластмассовый клин в районе зажимов (стрелка на иллюстрации) между дверным листом и облицовкой и отделите облицовку от двери.

13.1.28 Снятие и установка передней облицовки двери Mercedes-Benz W203

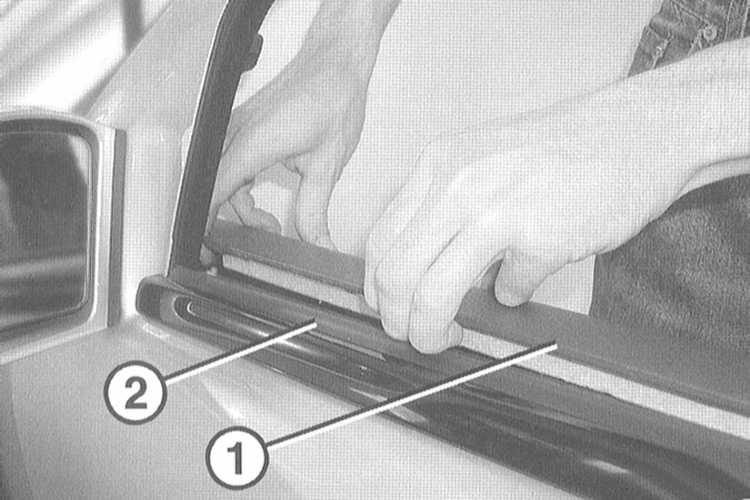

12. Возьмитесь под облицовкой (1) в районе наружного зеркала заднего вида и выньте облицовку вверх из внутреннего резинового уплотнения (2).

13. Попросите ассистента подержать дверь и снимите нижнюю группу выключателей, обратитесь к Разделу Снятие и установка выключателей в дверях.
14. Потяните трос внутреннего открывателя двери у оболочки и вытяните из направляющей у ручки двери. Отсоедините трос.
15. Положите облицовку двери на соответствующую подкладку.

13.1.28 Снятие и установка передней облицовки двери Mercedes-Benz W203

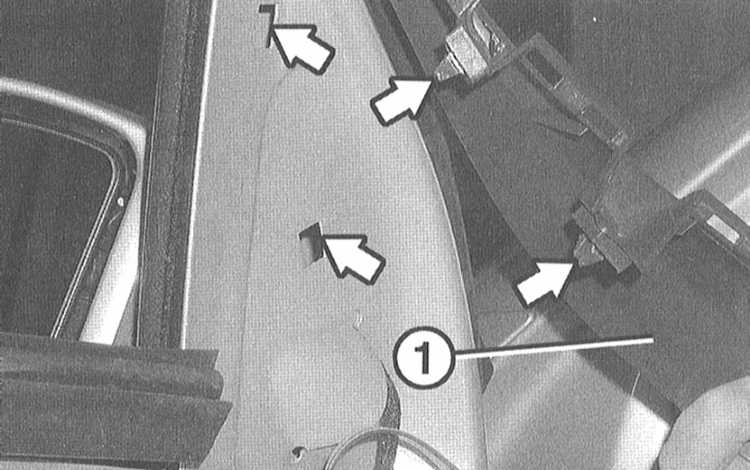

16. Отделите облицовку (1) в области наружного зеркала у рамы окна из держателя зажима (стрелки на иллюстрации) и отсоедините её по периметру рамы.

13.1.28 Снятие и установка передней облицовки двери Mercedes-Benz W203

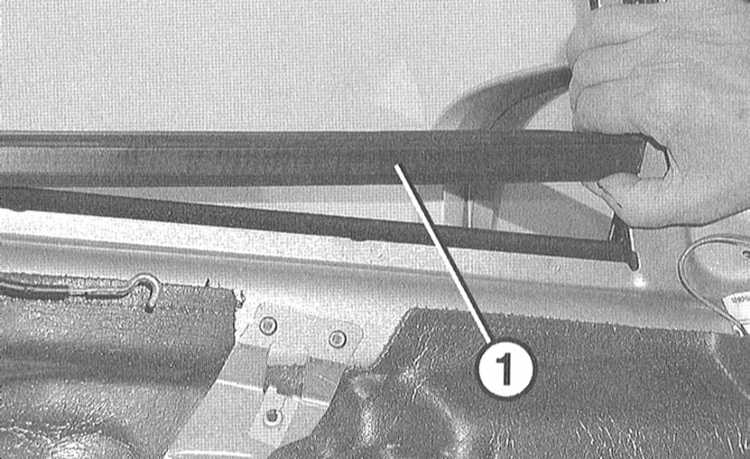

17. Приподнимите внутреннее резиновое уплотнение (1) в передней части рамы окна и отсоедините его.

18. Приподнимите через зазор внутреннего резинового уплотнения наружную уплотнительную шину у рамы окна и отделите её.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Уложите наружную уплотнительную шину в паз на раме окна и плотно прижмите.
2. Уложите внутреннюю уплотнительную резину в паз на раме окна и плотно прижмите.
3. Прижмите облицовку рамы окна под уплотнение на раме и зафиксируйте. Облицовка не должна отставать от рамы.
4. Попросите ассистента подержать облицовку двери и соедините трос с внутренним открывателем двери.
5. Установите в облицовку группу выключателей, обратитесь к Разделу Снятие и установка выключателей в дверях.
6. Приложите к двери облицовку, введите кромку облицовки сверху в резиновое уплотнение у кромки окна и плотно прижмите.
7. Закрепите на зажимах облицовку на двери.
8. Дальнейшая установка выполняется в последовательности, обратной снятию.
9. Присоедините отрицательный кабель (-) к аккумуляторной батареи при выключенном зажигании. Установите на место ящик фильтра воздуха салона. Введите код радиоприёмника и установите время на часах.
