Снятие и установка переднего локера крыла
|
|
Локер крыла состоит из
трёх частей.
|
Передний локер
Снятие
|
|
|
1. Поднимите переднюю часть автомобиля и установите
её на подставки.
|
|
Операция подъёма и установки
автомобиля на подставки связана с опасностью! Поэтому перед
проведением операции ознакомьтесь с Разделом
Поддомкрачивание и буксировка Введения к руководству.
|
|

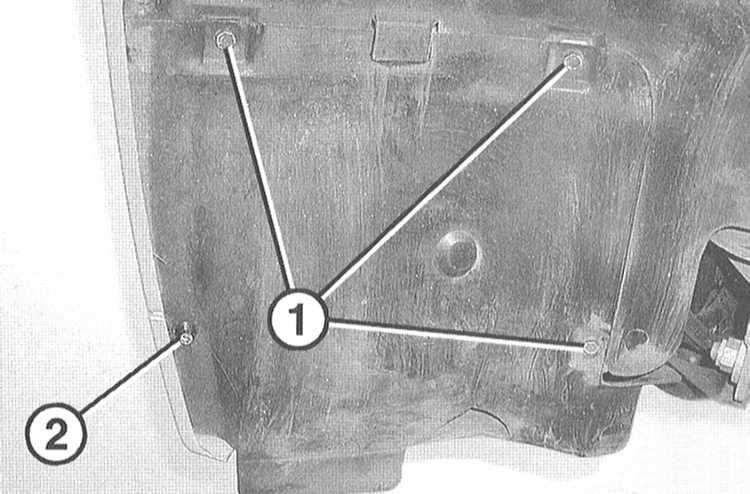

2. Выверните 3 болта крепления
(1) и выньте разжимной зажим (2).
|
|

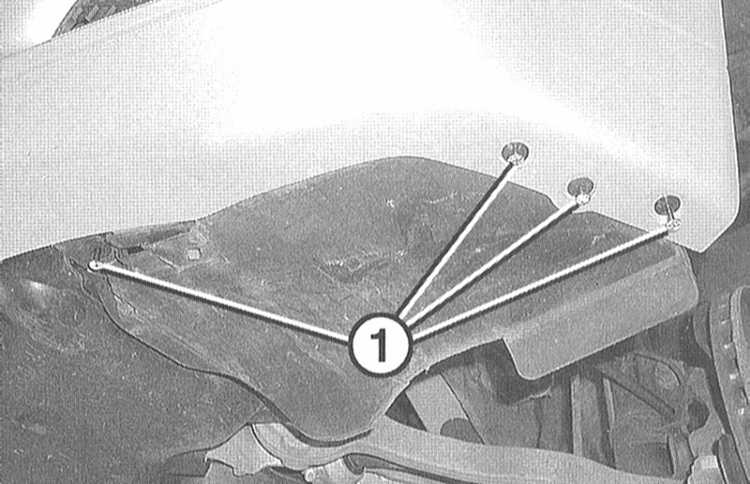

3. Выньте 4 разжимных зажима
(1) из переднего бампера.
|
4. Выньте передний локер крыла из арки колеса.
|
|
Установка
|
|
|
1. Установка выполняется в последовательности,
обратной снятию.
2. Опустите автомобиль на колёса.
|
|
Верхняя и задняя части локера крыла
Снятие
|
|
|
1. Пометьте краской положение соответствующего
переднего колеса относительно ступицы. Это позволит при сборке установить
отбалансированное колесо в его прежнее положение. Ослабьте болты
крепления колеса перед поддомкрачиванием автомобиля. Поднимите переднюю
часть автомобиля, поставьте её на подставки и снимите переднее колесо.
|
|
Операция подъёма и установки
автомобиля на подставки связана с опасностью! Поэтому перед
проведением операции ознакомьтесь с Разделом
Поддомкрачивание и буксировка Введения к руководству.
|
2. Снимите переднюю часть локера крыла.
|

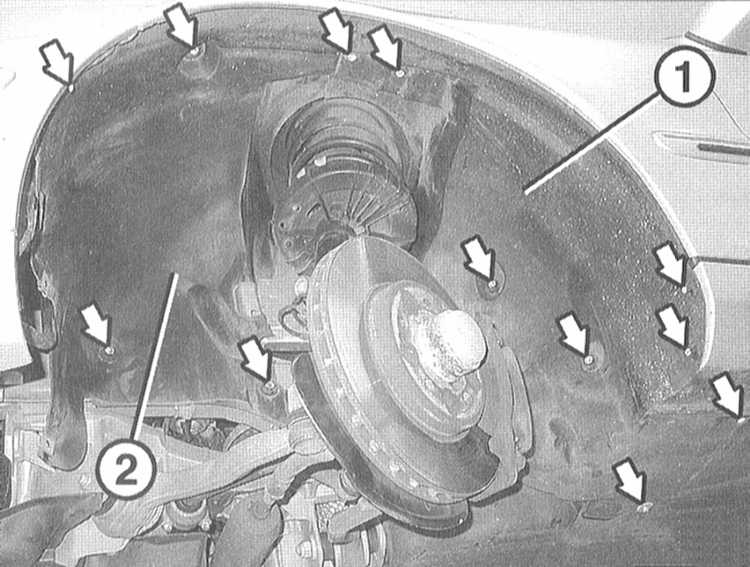

3. Выверните болты и пластмассовые
гайки (стрелки на иллюстрации).
|
|
Для элемента
задней части локера необходимо вывернуть один болт и
одну гайку на днище.
|
|
4. Выньте задний (1) и верхний (2) элементы локера крыла из колёсной
арки. Задний элемент необходимо вынуть под крышкой на днище.
|
|
Установка
|
|
|
1. Установка выполняется в последовательности,
обратной снятию.
2. Установите на место переднее колесо так, чтобы совпали отметки,
нанесенные при снятии. Предварительно смажьте тонким слоем подшипниковой
смазки центрирующий пояс диска колеса на ступице. Болты крепления
колеса не смазывайте. Ржавые болты замените. Заверните болты. Опустите
автомобиль на колёса и затяните болты крест-накрест моментом 110Нм.
|
|
