Мерседес Бенц W203. Кузов



Мерседес Бенц W203. Кузов

Кузов

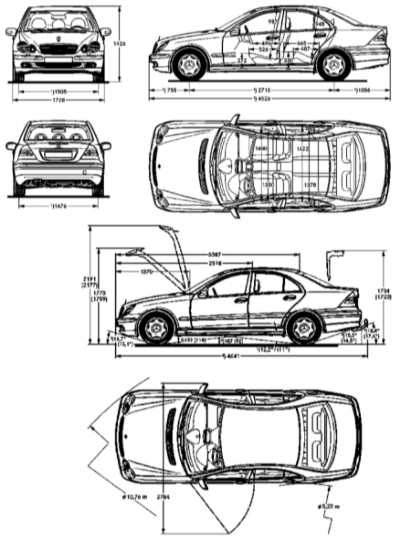

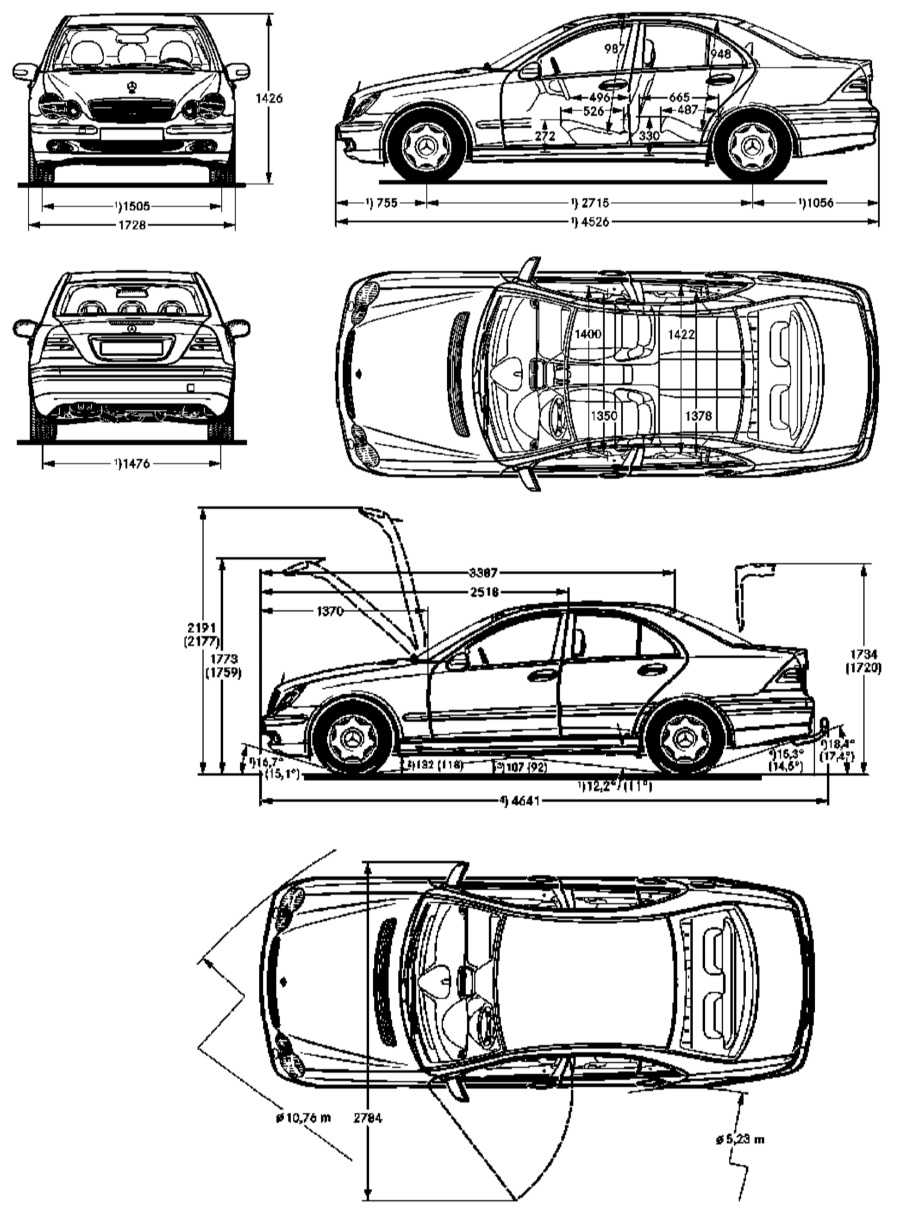

Габаритные размеры модели Седан



13.0 Кузов Mercedes-Benz W203

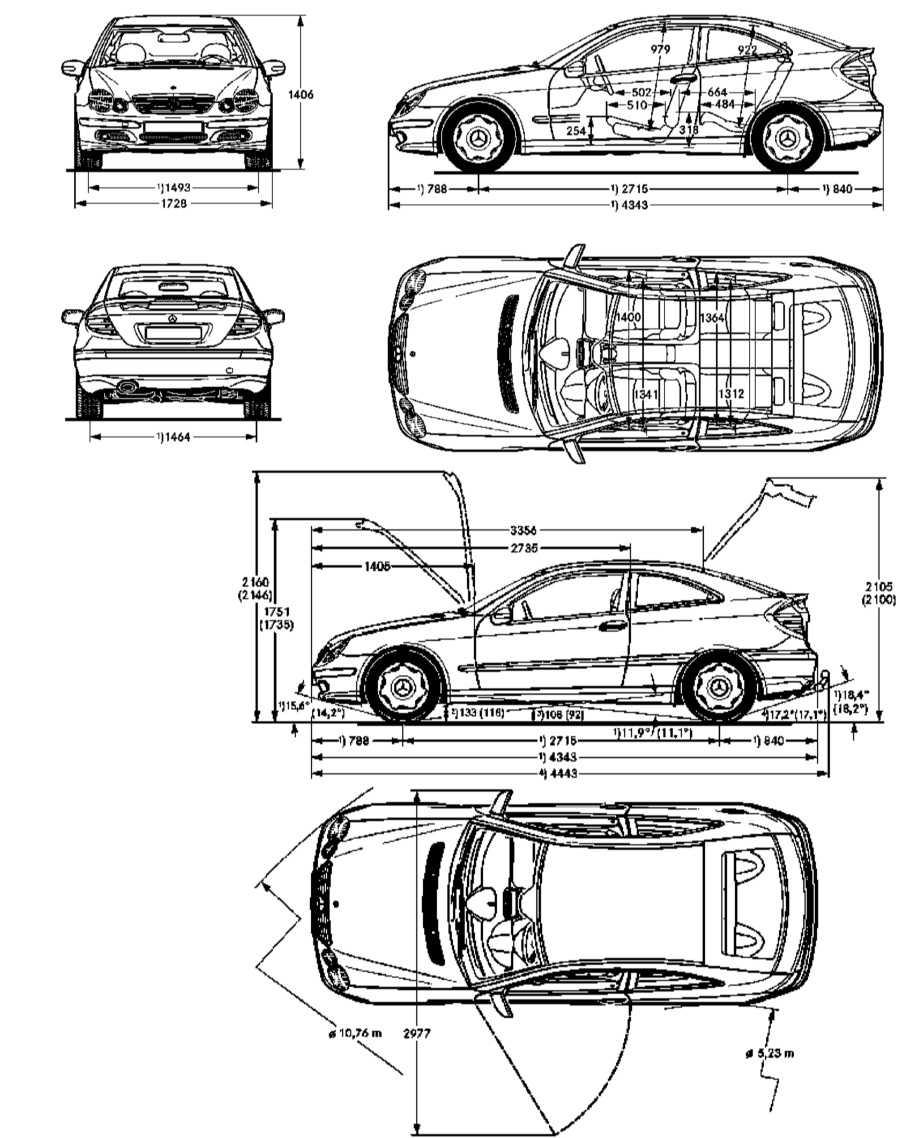

Габаритные размеры модели Купе

13.0 Кузов Mercedes-Benz W203

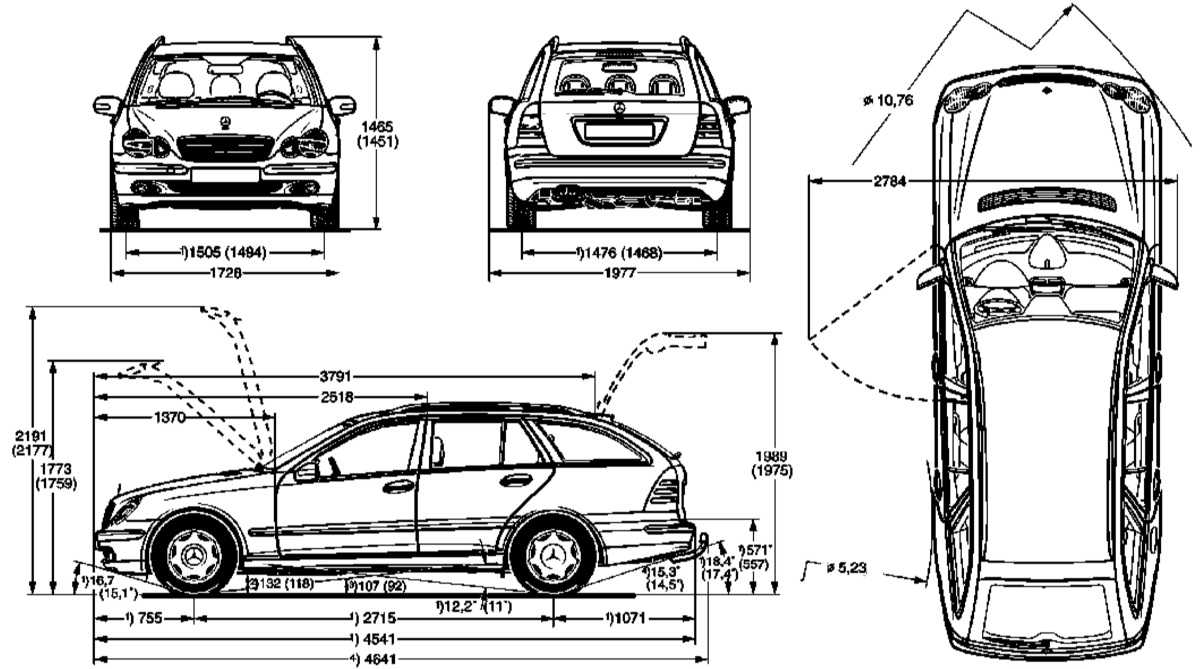

Габаритные размеры модели Универсал

13.0 Кузов Mercedes-Benz W203


Кузов – самонесущий, с жестким жизнесохраняющим каркасом, передней и задней зонами направленной энергопоглащающей деформации. Применены внутридверные и бортовые усилители, предохраняющие при боковых столкновениях.

Днище и ниши колёс покрыты стойкой защитной мастикой.

Боковые подушки безопасности над боковыми стёклами и во всех дверях

Стойки кузова обозначены в тексте Руководства спереди назад как А, В и С.

Габаритные размеры автомобиля, мм

Длина/Ширина/Высота/База/Колея (в скобках - задних) колёс

Седан

4526/1728/1426/2715/1505(1476)

C32AMG

4528/1728/1400/2715/1493(1478)

Купе

4443/1728/1406/2715/–

Автомобиль нагружен водителем и двумя пассажирами (3 х 68 кГ)

1) Без накладки номерного знака

2) Бензиновые модели

3) Дизельные модели

4) С фаркопом прицепа

Минимальный диаметр разворота, м

10.76

Максимальная нагрузка на фаркоп прицепа

75

Максимальная нагрузка на крышу, кГ

100

Максимальный груз в багажнике, кГ

100

Вместимость багажника, л

430 (Купе 500)

Зазоры элементов кузова, мм

Капот к крылу

3.5 ± 1.0

Капот к фаре

4.0 ± 0.5

Капот к бамперу (спортивное Купе)

5

Крыло к передней двери

3.5 ± 0.5

Передняя дверь к стойке А

6.5 – 7.5

Передняя дверь к задней

4.0 ± 0.5

Задняя дверь к крыше

6.5 – 7.5

Задняя дверь к стойке С (Модель «Т»)

6.0 – 7.0

Задняя дверь к боковине внизу

3.5 – 4.5

Крышка багажника к крылу

3.5 ± 1

Крышка багажника к заднему фонарю

4.0 ± 1

Универсал (Модель «Т»)

Дверь задка к крыше

6.5 ± 1.0//8.5 – 9.5

Дверь задка к стойке D

3.5

Дверь задка к заднему фонарю

4.0//4.0 ± 1

Дверь задка к бамперу

5.5//6.5 – 5.0

Спортивное Купе

Дверь задка к крыше

8.5 – 9.5

Дверь задка к заднему фонарю

4.0 ± 1.0

Дверь задка к крылу

3.5 ± 1.0

Дверь задка к бамперу

6.5 – 5.0

Давление, мБар//перемещение плунжера, мм вакуумного регулятора фар

Положение 0

400 ± 30 // 0

Положение 1

290 ± 30 // 0.95

Положение 2

200 ± 30 // 1.7

Положение 3

50 ± 30 // 3.0

Усилия затягивания резьбовых соединений, Нм

Моменты затяжки крепежа приведены также в тексте Главы и на некоторых иллюстрациях*.

*Выделенные в тексте жирным шрифтом моменты затяжки подлежат точному соблюдению; не выделенные жирным шрифтом усилия приведены лишь ориентировочно.

Болты петель дверей

32

Болты фиксатора замка двери

28

Гайки петли заднего сиденья

40

Болты наружной цапфы петли заднего сиденья

23

Болт замка ремня безопасности

30

Гайки заднего сиденья и ремней безопасности

20

Болты колёс

110
