Мерседес Бенц W203. Регулировка передних колёс

Регулировка передних колёс

Линейка для измерения схождения передних колес


Beissbarth — № P860 000 883, № P 872 Matra — № 002 548 199 074	Bosch — № 2 688 190 000, № 1 688 190 022

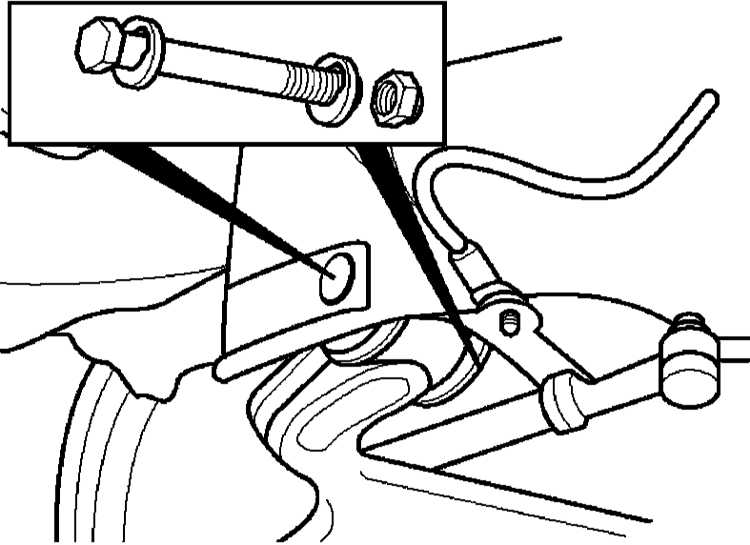

Регулировка развала и продольного наклона оси поворота передних колёс – производится с помощью эксцентрикового болта

12.4.3 Регулировка передних колёс Mercedes-Benz W203

Проверка и регулировка схождения передних колёс

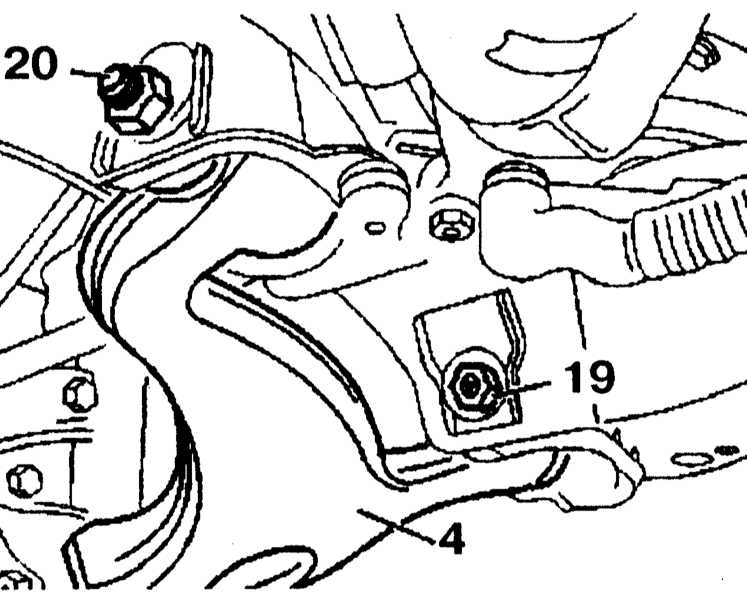

Регулировка развала проводится передним эксцентриковым болтом (19), а продольный угол наклона оси поворота колеса регулируется задним эксцентриковым болтом (20) на нижнем рычаге.

Проверка и регулировка схождения передних колёс

ПОРЯДОК ВЫПОЛНЕНИЯ

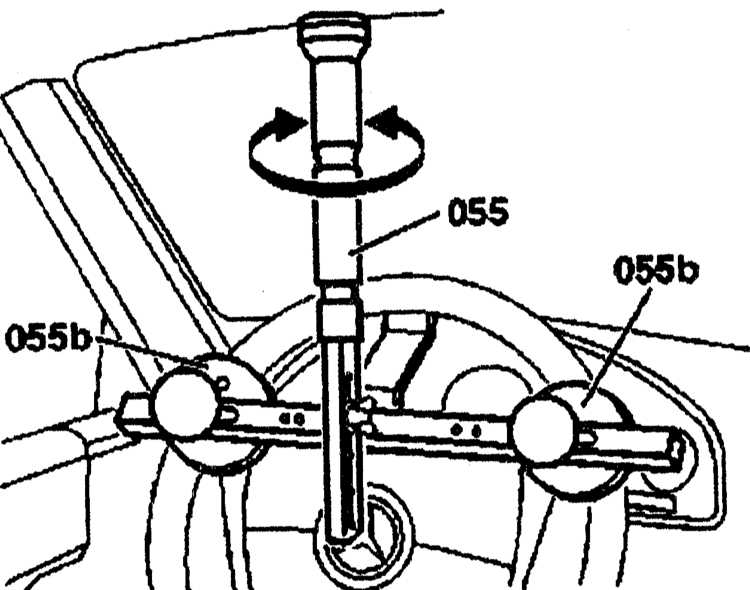

1. Установите колёса в положение для прямолинейного движения с помощью устройства (055).
2. Проверьте центральное положение рулевого механизма и рулевого колеса (стрелки).

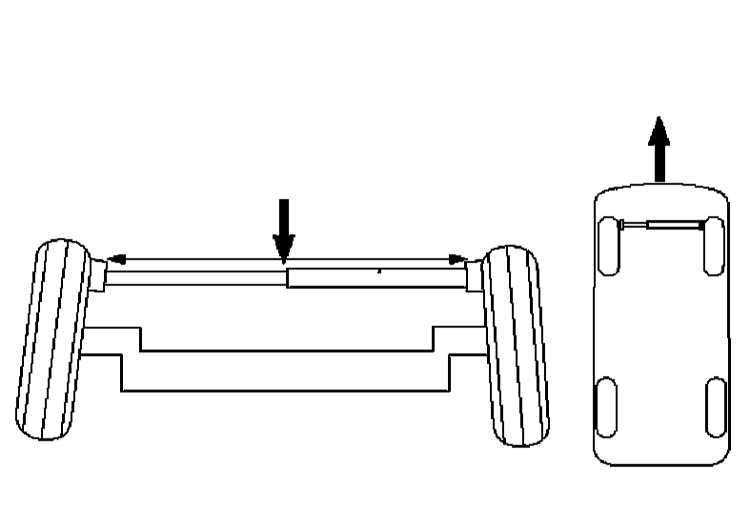

3. Установите линейку (030) между внутренними поверхностями передних колёс. Проверьте схождение передних колёс.
4. Регулировка схождения проводится вращением рулевых тяг (10).
Схождение передних колёс приведено в Спецификациях.
