Мерседес Бенц W203. Проверка усилителя тормоза



Мерседес Бенц W203. Проверка усилителя тормоза

Проверка усилителя тормоза

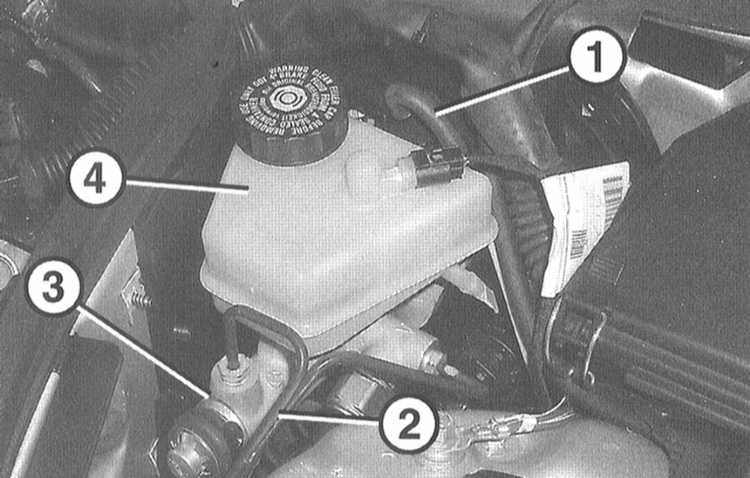

11.14 Проверка усилителя тормоза Mercedes-Benz W203
1 — Вакуумный шланг
2 — Тормозной трубопровод
3 — Главный тормозной цилиндр
4 — Резервуар тормозной жидкости

Давление ноги водителя на педаль тормоза усиливается с помощью усилителя тормоза за счёт использования вакуума, возникающего во впускном трубопроводе двигателя. У дизельного двигателя необходимый для этой цели вакуум создается вакуумным насосом, закреплённом на фланце двигателя. Работу усилителя тормоза необходимо проверить, если для торможения автомобиля требуется чрезмерно большое усилие, прикладываемое к педали тормоза.

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нажмите на педаль тормоза при неработающем автомобиле не менее пяти раз. Затем при нажатой педали запустите двигатель. Педаль при этом должна ощутимо податься под ногой водителя.
2. В противном случае откройте капот и снимите крышку со стороны водителя над усилителем тормоза. Усилитель тормоза расположен в двигательном отсеке непосредственно на переборке.
3. Отсоедините вакуумный шланг (1) у усилителя тормоза. Запустите двигатель. Приложив палец к концу вакуумного шланга, проверьте, имеется ли вакуум.
Дизельный двигатель: Отсоедините вакуумный шланг от вакуумного насоса и проверьте вакуум в точке присоединения шланга.
4. Если вакуума нет, проверьте герметичность шланга и наличие его повреждений, при необходимости замените шланг.
5. Если вакуум имеется, измерьте его значение, при необходимости замените усилитель (работа СТО).
