Мерседес Бенц W203. Снятие и установка рычага селектора переключения передач

Снятие и установка рычага селектора переключения передач

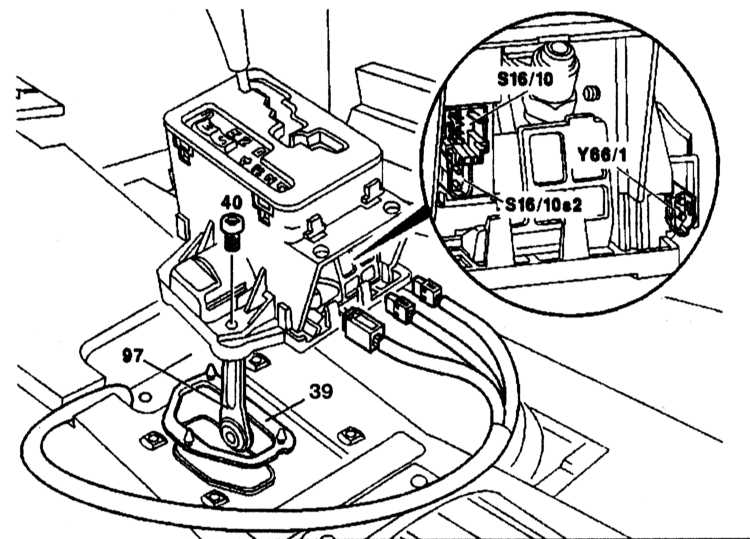

Снятие и установка рычага селектора переключения передач (с режимным переключателем W/S)


39 — Прокладка 40 — Болты (4 штуки) 97 — Промежуточный рычаг S16/10 — Выключатель идентификации включенной передачи	S16/10s2 — Выключатель фонарей заднего хода Y66/1 — Электромагнитный привод блокировки положений «R/P»

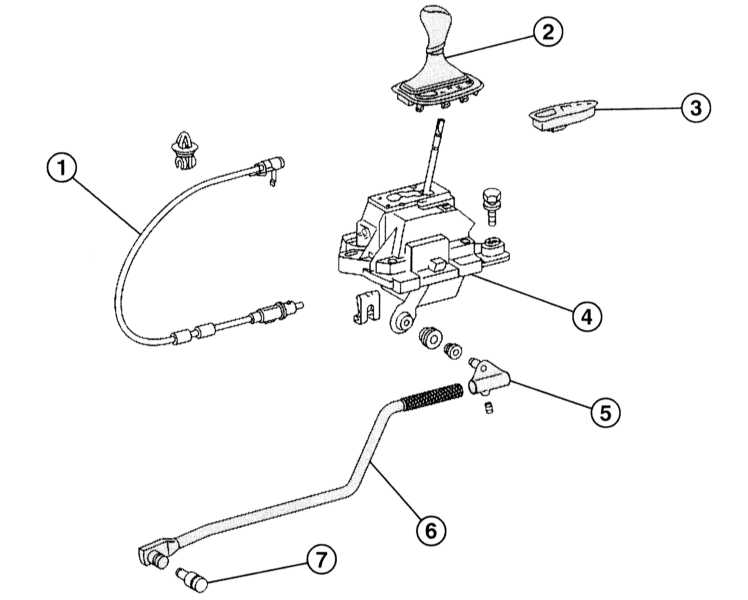

Привод управления АТ


1 — Трос центрального блока переключения передач 2 — Рукоятка рычага переключения передач 3 — Блок управления индикатором передач 4 — Центральный блок переключения передач	5 — Наконечник тяги переключения 6 — Тяга переключения передач 7 — Палец для соединения тяги

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рычаг переключения от промежуточного рычага (97).
2. Снимите центральную консоль.
3. Отверните болты (40).
4. Отсоедините разъёмы и электромагнитный привод блокировки положений «R/P» (Y66/1) от идентификационного выключателя (S16/10), выключателя фонарей заднего хода (S16/10S2).
5. Снимите рычаг селектора переключения передач в сборе с пола.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка проводится в порядке, обратном снятию. Проверьте на правильность установки прокладку (39) и её состояние, если необходимо, замените её.
