Мерседес Бенц W203. Разборка и сборка сцепления К3

Разборка и сборка сцепления К3

Разборка и сборка сцепления К3

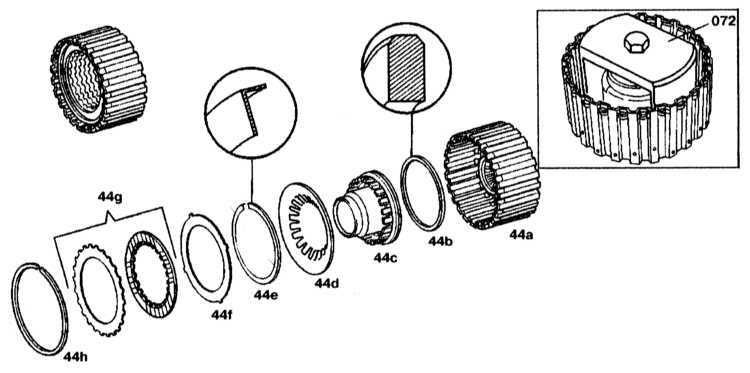

44а — Наружная опора 44b — Уплотнительное кольцо 44с — Поршень 44d — Пружинная пластина	44е, 44h — Стопорные кольца 44f — Дисковая пружина 44g — Блок дисков 072 — Съёмник

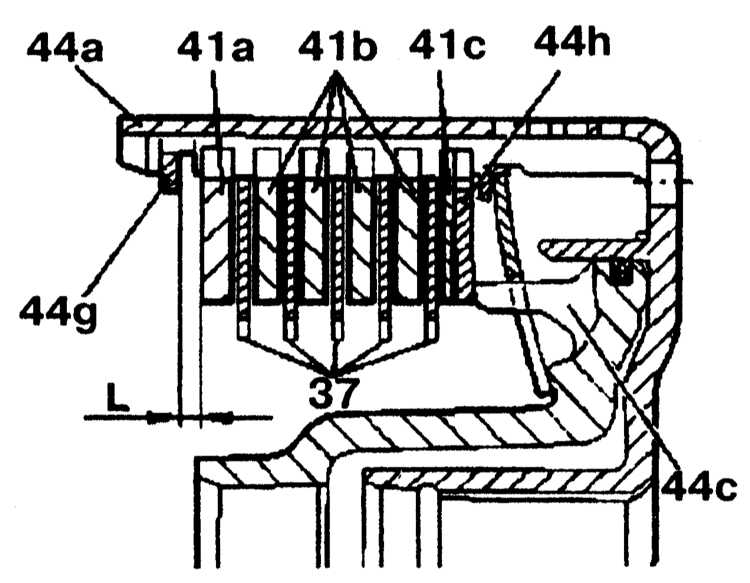

Проверка зазора между стопорным кольцом (44g) и наружным диском (41а)


37 — Фрикционные диски толщиной 1.6 мм/новая толщина 2.1 мм 41а — Наружный диск толщиной 4.0 мм 41b — Наружный диск толщиной 3.5 мм/новая толщина 2.8 мм 41с — Наружный диск толщиной 1.8 мм	44а — Наружная опора сцепления К3 44g — Стопорное кольцо 44h — Дисковая пружина L — Зазор

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите стопорное кольцо (44h) с наружной опоры.
2. Снимите блок дисков (44g) и дисковую пружину (44f) с наружной опоры.
3. Установите съёмник (072) на пружинную пластину (44d) и нажимайте на неё до тех пор, пока стопорное кольцо (44е) не освободится.
4. Снимите стопорное кольцо (44е).
5. Снимите пружинную пластину (44d) и поршень (44с) с наружной опоры.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

Сборка проводится в порядке, обратном разборке. Проверьте зазор между стопорным кольцом (44g) и наружным диском (41а).

Величина зазоров в сцеплении К3 приведена в таблице. Отрегулируйте зазор с помощью стопорного кольца (44g). Толщина стопорного кольца: 2.0, 2.3, 2.6, 2.9, 3.2 и 3.5 мм.

Зазоры в сцеплении К3, мм	Диск 2	2,30-2,70
	Диск 3	2,40-2,80
	Диск 4	2,50-2,90
