Диагностика электронных систем управления двигателем, впрыском, зажиганием и вспомогательных тормозных систем
Список кодов приведен в Спецификациях.
|

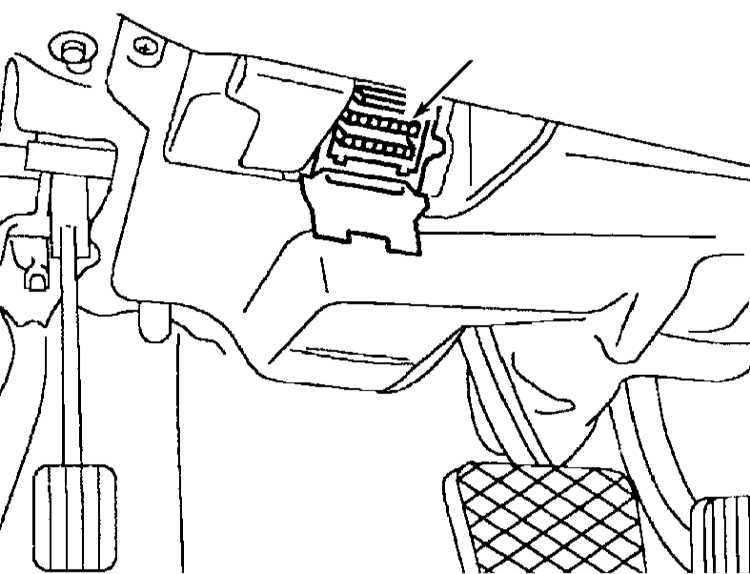

Расположение 16-контактного диагностического разъёма |
|

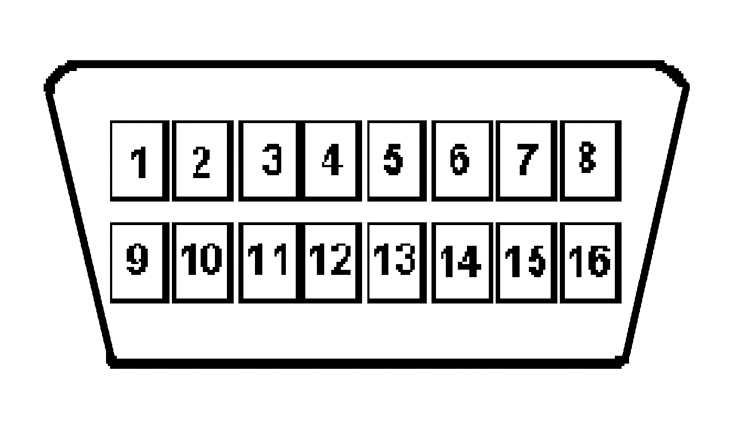

16-контактный диагностический разъём системы бортовой диагностики OBD II |
Назначение контактов 16-контактного диагностического разъёма
|
№ вывода |
Назначение |
|
1
|
—
|
|
2
|
—
|
|
3
|
Сигнал TNA |
|
4
|
Соединение с корпусом, кл. 31 |
|
5
|
Корпус - сигнальный вывод, кл. 31 |
|
6
|
Шина данных CAN высокий уровень |
|
7
|
Электроника двигателя (ME) |
|
8
|
Питание, кл. 87 |
|
9
|
Антипробуксовочная и стабилизирующая система (ETS) |
|
10
|
—
|
|
11
|
Блок управления трансмиссией (ETC) |
|
12
|
Модуль активности (AAM – All Activity Module) |
|
13
|
Системы безопасности |
|
14
|
Шина данных CAN Низкий уровень |
|
15
|
IC приборная доска |
|
16
|
Плюс батареи через предохранитель. Под напряжением при любом положении замка зажигания, кл. 30 |
