Мерседес Бенц W203. Снятие и установка датчиков кондиционера



Мерседес Бенц W203. Снятие и установка датчиков кондиционера

Снятие и установка датчиков кондиционера

Датчики обеспечивают работу автоматической системы управления кондиционером.

Датчик влажности воздуха

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

Датчик влажности воздуха расположен во впускном канале воздуха.

1. Снимите коробку фильтра, обратитесь к Разделу Замена элемента фильтра воздуха салона/угольного фильтра очистки воздуха.

5.2.6 Снятие и установка датчиков кондиционера Mercedes-Benz W203

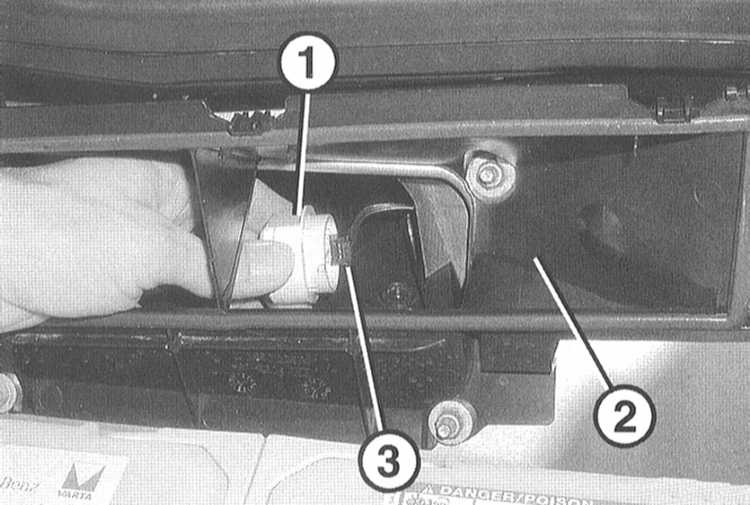

2. Сильно поверните датчик влажности воздуха (1) против часовой стрелки и выньте его из канала впуска воздуха (2).

3. Рассоедините разъём (3) датчика. При этом следите за тем, чтобы провод не выскользнул назад в коробку кондиционера.


Установка

Установка выполняется в последовательности, обратной снятию. При этом датчик должен отчётливо зафиксироваться.

Многофункциональный датчик

Кондиционер с автоматикой комфорта

Датчик установлен под водосборником, глядя по направлению движения, слева рядом с каналом впуска воздуха.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите коробку фильтра воздуха салона, обратитесь к Разделу Замена элемента фильтра воздуха салона/угольного фильтра очистки воздуха.
2. Выверните винт крепления многофункционального датчика под водосборником и отсоедините датчик от держателя.
3. Рассоедините разъём датчика.


Установка

Установка выполняется в последовательности, обратной снятию. При этом датчик должен отчётливо зафиксироваться.

Солнечный датчик

Кондиционер с автоматикой комфорта

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот и снимите решётку переднего спойлера, обратитесь к Разделу Снятие и установка решетки спойлера.
2. Рассоедините разъём датчика под решёткой переднего спойлера и отсоедините датчик от держателя.


Установка

Установка выполняется в последовательности, обратной снятию. При этом датчик должен отчётливо зафиксироваться.
