Снятие и установка электромоторов привода заслонок

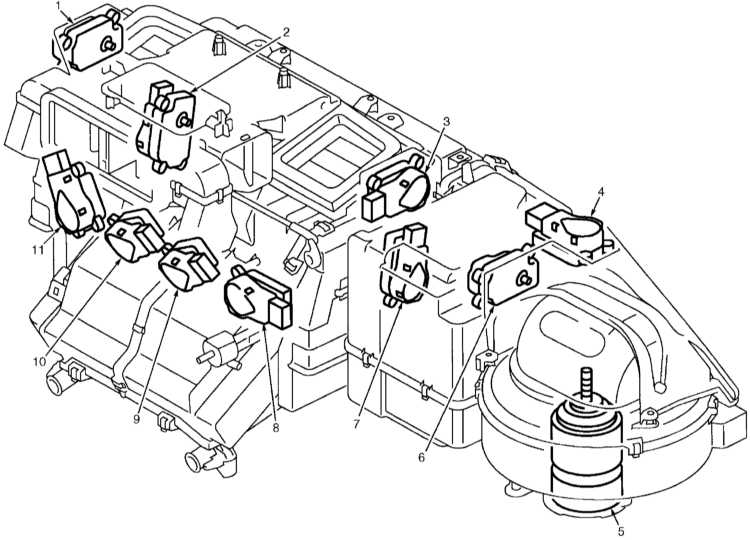

Электромоторы привода воздушных заслонок кондиционера воздуха
|
1 — Э/м привода заслонки левого воздуховода обдува
стекла
2 — Э/м привода левой перекрывающей заслонки
3 — Э/м привода заслонки правого воздуховода обдува стекла
4 — Э/м регулятора заслонки угольного фильтра
5 — Э/м вентилятора
6 — Э/м привода заслонки переключателя режимов циркуляции
|
7 — Э/м привода правой перекрывающей заслонки
8 — Э/м привода заслонки воздуховода правого ножного колодца
9 — Э/м привоода левой заслонки подачи свежего воздуха
10 — Э/м привоода правой заслонки подачи свежего воздуха
11 — Э/м привода заслонки воздуховода левого ножного колодца
|
Модель кондиционера без автоматики комфорта
Вентиляционные заслонки перемещаются с помощью электромоторов. Электромоторы закреплены
на блоке отопителя/кондиционера. Для доступа к электромоторам необходимо снять
различные крышки.
Снятие
|
|
|
1. Отсоедините отрицательный
кабель (-) аккумуляторной батареи при выключенном зажигании.
Предварительно необходимо снять коробку фильтра воздуха салона.
|
|
Перед отсоединением
кабеля выясните защитный код радиоприёмника, если таковой
имеется, обратитесь к Разделу
Замена
аккумуляторной батареи.
|
|

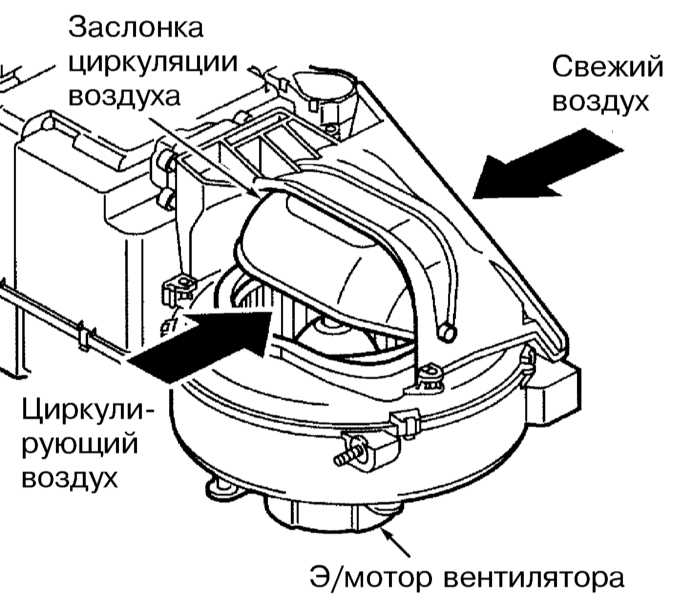

2. Заслонка свежего воздуха/циркуляции: Снимите крышку под вещевым
ящиком, обратитесь к соответствующему разделу.
3. Заслонка смешивания воздуха правая: Снимите крышку под вещевым
ящиком, обратитесь к соответствующему разделу.
4. Заслонка смешивания воздуха левая: Снимите крышку под панелью
приборов со стороны водителя, обратитесь к соответствующему разделу.
|
|
Заслонка района расположения ног
|
|
|
1. Снимите крышку под панелью приборов со стороны
водителя, обратитесь к соответствующему разделу.
2. Снимите нижнюю часть панели приборов со стороны водителя, обратитесь
к соответствующему разделу.
3. Снимите радиоприёмник и карман под радиоприёмником, обратитесь
к Разделу
Снятие и установка радиоприёмника.
4. Выньте демпфирующий материал.
|
|
Вентиляционные заслонки
|
|
|
1. Снимите блок отопителя и кондиционера, обратитесь
к соответствующему разделу.
2. Снимите радиоприёмник и карман под радиоприёмником, обратитесь
к Разделу
Снятие и установка радиоприёмника.
3. Выньте демпфирующий материал.
|

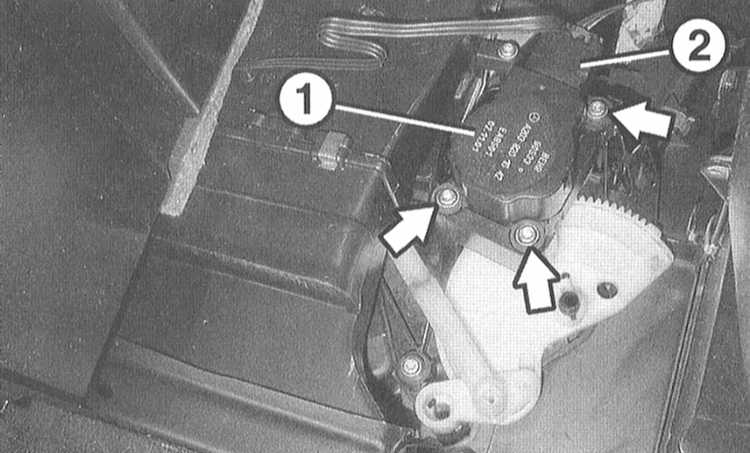

4. Выверните 3 винта (стрелки
на иллюстрации) и снимите электромотор (1).
|
5. Рассоедините разъём (2) электромотора.
|
|
Установка
|
|
|
1. Установка выполняется в последовательности,
обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном
зажигании. Установите на место коробку фильтра воздуха салона. Если
необходимо, введите код радиоприёмника и установите время на часах.
|
|
После установки
необходимо отрегулировать электромоторы привода вентиляционных
заслонок на блоке управления. На СТО для этой цели имеется
специальный диагностический прибор.
|
|
|
