Снятие и установка клинового ремня

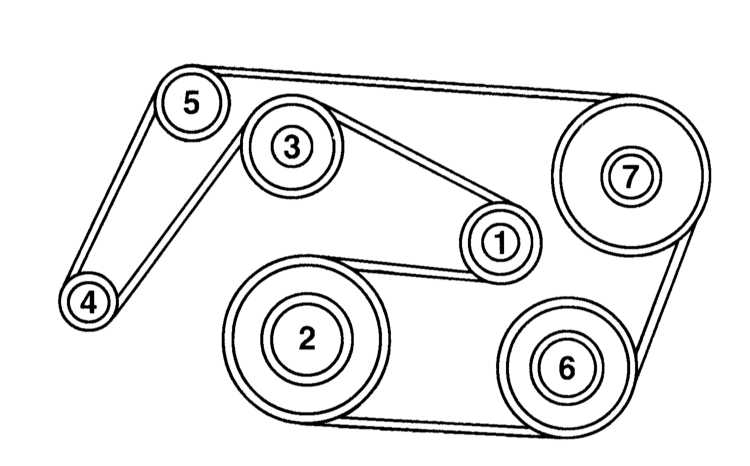

Схема прокладки клинового ремня. Дизельные двигатели с кондиционером
воздуха
|
1 — Натяжной ролик
2 — Коленчатый вал
3 — Насос охлаждающей жидкости
4 — Генератор
|
5 — Отклоняющий ролик
6 — Компрессор
7 — Насос гидроусилителя руля
|
Снятие
|
|
|
1. Поверните натяжитель головкой Torx против часовой
стрелки, ослабив таким образом клиновой ремень.
2. В этом положении зафиксируйте натяжное устройство. Для этого
вставьте палец через отверстия в передней детали и корпусе натяжного
устройства. Палец можно изготовить самостоятельно из прутка. Размеры:
длина примерно 50 мм, диаметр = 4 мм.
3. Снимите клиновой ремень.
|
|
При проведении
дальнейших работ с двигателем или крышкой корпуса механизма
распределения натяжное устройство должно быть ослаблено.
|
|
|
Проверка
|
|
|
1. Проверьте канавки шкива на наличие повреждений
и загрязнений, при необходимости очистите или замените шкив. При
этом обратите внимание на износ опор натяжного устройства и на дефекты
шкива.
2. При износе опор натяжное устройство необходимо заменить.
3. Клиновой ремень с включениями грязи между ребрами, ослабленными
ребрами, при наличии разлохмачивания, поперечных трещин и обрывов
ребер должен заменяться, обратитесь также к Главе
Текущее
обслуживание.
|
|
Установка
|
|
|
1. Наденьте клиновой ремень, начиная с натяжного
ролика.
2. Немного поверните натяжное устройство против часовой стрелки,
ослабив таким образом стопорный палец.
3. Выньте стопорный палец.
4. Поверните медленно ключом по часовой стрелке переднюю деталь
натяжного устройства и таким образом натяните клиновой ремень.
|
|
Ремень натягивайте
медленно, не отпускайте натяжного устройства.
|
|
|
