Мерседес Бенц W203. Замена цепей привода ГРМ и установка фаз газораспределения



Мерседес Бенц W203. Замена цепей привода ГРМ и установка фаз газораспределения

Замена цепей привода ГРМ и установка фаз газораспределения

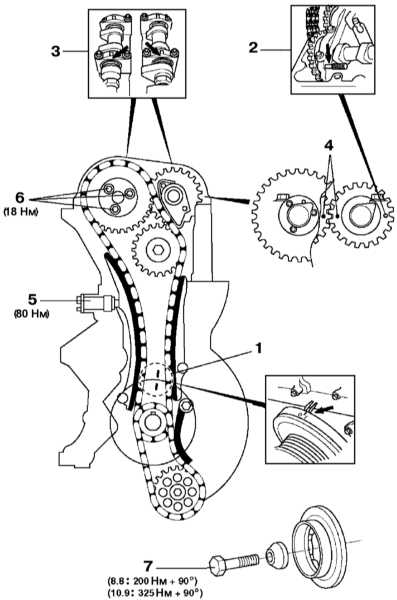

Схема цепного привода газораспределительного механизма (ГРМ) и этапы процедуры установки фаз газораспределения (Дизельный двигатель 3.2 л)

4.6.7 Замена цепей привода ГРМ и установка фаз газораспределения Mercedes-Benz W203




Специальные инструменты:

Стержень для фиксации распределительного вала - № 111589031500.
Приспособление для фиксации маховика/приводного диска (купол трансмиссии) - № 601589024000.
Болты крепления приспособления для фиксации маховика/приводного диска (на куполе трансмиссии) - М6 х 90 мм.
Приспособление для фиксации маховика/приводного диска (отверстие под установку стартёра) - № 602589004000.
Набор для разделения звеньев газораспределительной цепи - № 602589024000.
Разделитель звеньев газораспределительной цепи (элемент 1) - № 602589023300.
Разделитель звеньев газораспределительной цепи (элемент 2) - № 602589046300.
Разделитель звеньев газораспределительной цепи (элемент 3) - № 602589046301.
Приспособление для стыковки звеньев цепи - № 602589003900.
Набор 1 плашек для стыковки звеньев цепи - № 103589026300.
Набор 2 плашек для стыковки звеньев цепи - № 103589036300.
Набор 3 плашек для стыковки звеньев цепи - № 103589096300.
Инструментальный ящик - № 602589009800.

Общие меры предосторожности

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.
2. Выверните свечи накаливания с целью облегчения проворачивания двигателя.
3. Если обратное не оговорено особо, проверните двигатель в нормальном направлении.
4. Ознакомьтесь с требованиями, предъявляемыми к усилиям затягивания резьбовых соединений.
5. При соответствующей комплектации пометьте положение датчика CKP перед его снятием.
6. Не проворачивайте коленчатый вал посредством приводных звездочек распределительного вала или устройств.
7. Не проворачивайте коленчатый и распределительный валы при снятой цепи привода ГРМ.
8. После установки фаз газораспределения произведите проверку ТНВД.


Процедуры установки фаз газораспределения

 ПОРЯДОК ВЫПОЛНЕНИЯ

Замена газораспределительной цепи может быть произведена без демонтажа двигателя. Используйте специальные инструменты из приведенного выше списка. Новая цепь может быть подсоединена к старой, накинута на звездочку и затем состыкована.

1. Приведите поршень первого цилиндра [1] в положение ВМТ.
2. Проденьте блокировочный стержень в звездочку впускного распределительного вала [2].
3. Удостоверьтесь в правильности совмещения установочных меток распределительных валов [3] и [4].
4. Прежде чем приступать к выполнению ремонтных процедур, снимите сборку натяжителя [5].

Болты крепления звездочек распределительных валов [6] повторному использованию не подлежат и должны быть заменены новыми.

5. По завершении ремонтных работ установите натяжитель [5].

Усилие затягивания крепежа натяжителя 80Нм.
Усилие затягивания болта шкива коленчатого вала [7]:
Болт классификации 8.8 — 200Нм + 90°;
Болт классификации 10.9 — 325Нм + 90°.
