4-цилиндровые бензиновые двигатели
Общие сведения

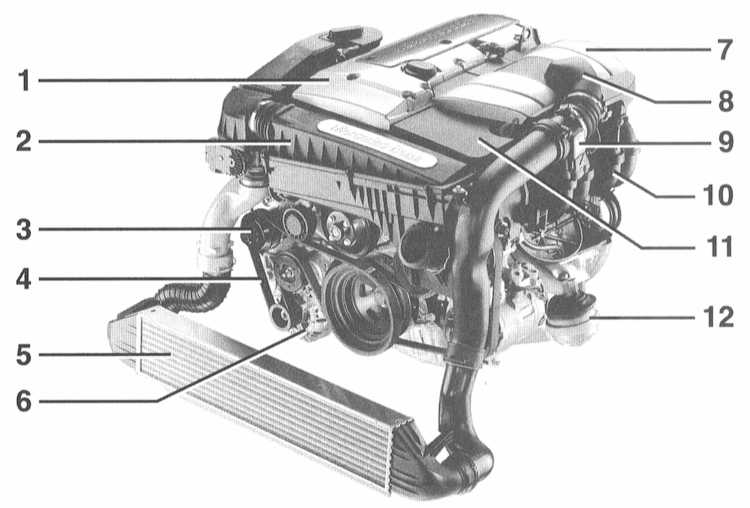

4-цилиндровый бензиновый двигатель 111
|
|
| 1 — Крышка головки цилиндров
2 — Воздушный фильтр 3 — Компрессор 4 — Клиновой ремень 5 — Охладитель нагнетаемого воздуха 6 — Генератор |
7 — Крышка двигателя 1, верхняя
8 — Воздухозаборник 9 — Измеритель массы воздуха 10 — Впускной трубопровод 11 — Крышка двигателя 2, верхняя 12 — Опора двигателя |

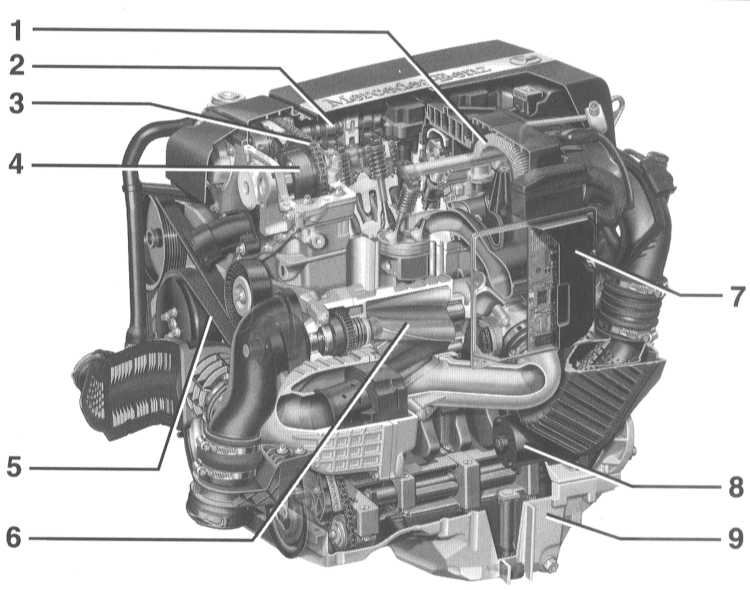

4-цилиндровый бензиновый двигатель 271
|
|
| 1 — Воздушный фильтр
2 — Распределительный вал 3 — Цепь привода механизма распределения |
4 — Устройство регулировки распределительного
вала
5 — Клиновой ремень 6 — Компрессор |

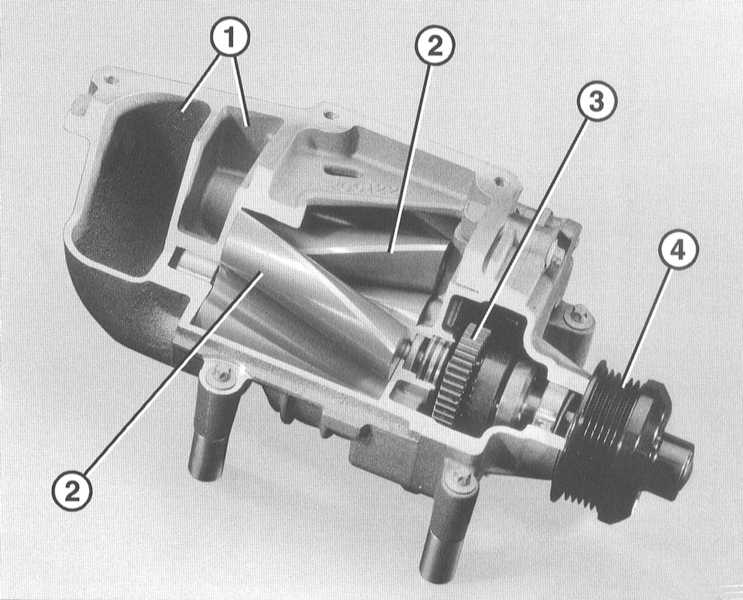

Нагнетатель воздуха (компрессор) с ременным приводом
|
|
| 1 — Воздушные каналы
2 — Ротор |
3 — Зубчатое колесо
4 — Шкив привода |
