Замена элемента фильтра воздуха салона/угольного фильтра очистки
воздуха
Замена производится в соответствии с приведенным выше Графиком технического обслуживания.
|
|
|

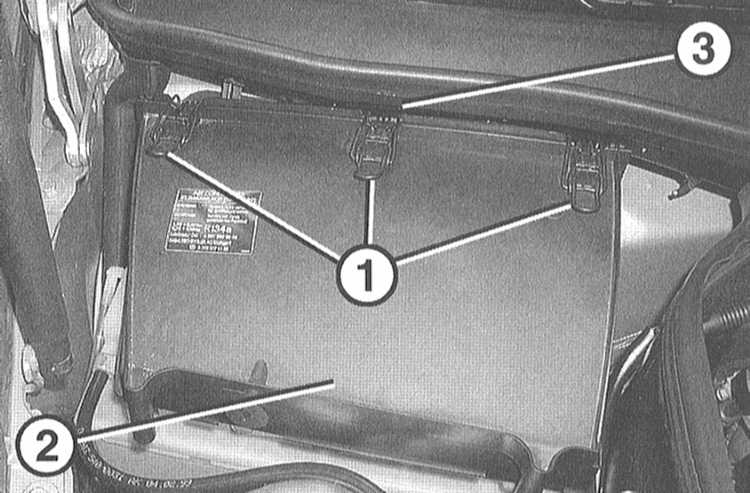

1. Освободите зажимы (1).
|
|
Для открывания
центрального зажима нажмите немного вверх лежащую над
ним кромку водостока (3).
|
|
2. Немного опустите вниз крышку фильтра воздуха салона (2) спереди
и отсоедините её сзади.
|

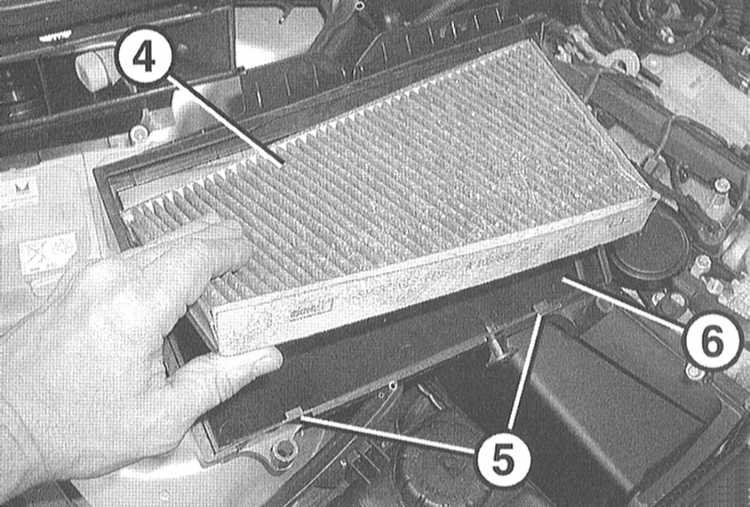

3. Немного вдавите фильтр воздуха
салона (4) в районе лапок (5), выньте из корпуса (6) и замените
новым.
|
|
Угольный адсорбер очищать не нужно. Через установленные интервалы
времени его необходимо заменять. |
|
|
|
Установка
|
|
|
1. Вставьте фильтр воздуха салона в корпус.
2. Установите на место крышку фильтра и зафиксируйте зажимы.
|
|
Замена угольного фильтра
Модели с автоматическим кондиционером
|
|
|
1. Отверните 2 винта Torx крепления крышки отсека
для ног переднего пассажира. Опустите немного крышку, с правой стороны
потяните назад и выньте из левого канала тёплого воздуха.
2. Сместите назад и снимите крышку рядом с электродвигателем вентилятора.
|

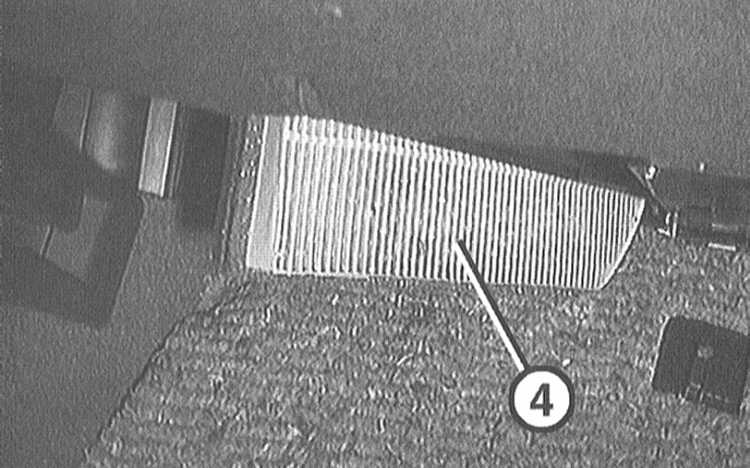

3. Выньте вниз оба фильтра
(4).
|
|
Фильтр
очищать не нужно. Через установленные интервалы времени
его необходимо заменять.
|
|
|
Сопроводительная
иллюстрация носит информативный характер и не может
полностью соответствовать рассматриваемой модели.
|
|
4. Вставьте фильтр в отверстие рядом с вентилятором отопителя.
5. Установите на место крышку и сместите её назад.
6. Установите и закрепите крышку отсека для ног.
|
|
