Аптечка, огнетушитель, инструмент, знак аварийной остановки и отсек запасного колеса. Герметизация проколов шин

Аптечка

2.18 Аптечка, огнетушитель, инструмент, знак аварийной остановки и   отсек запасного колеса. Герметизация проколов шин Mercedes-Benz W203

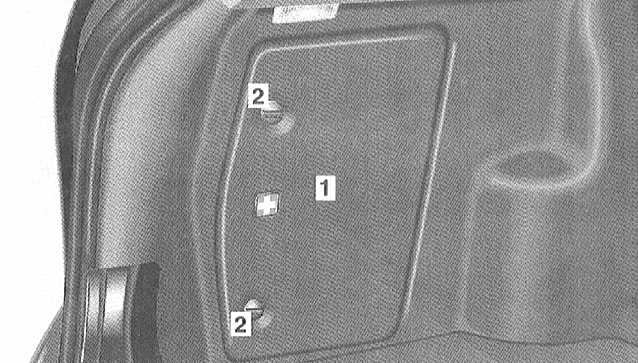

Аптечка находится за левой боковой облицовкой в багажнике.

Открывание: Поверните защёлки (2) и отведите боковую облицовку (1) в сторону.

2.18 Аптечка, огнетушитель, инструмент, знак аварийной остановки и   отсек запасного колеса. Герметизация проколов шин Mercedes-Benz W203

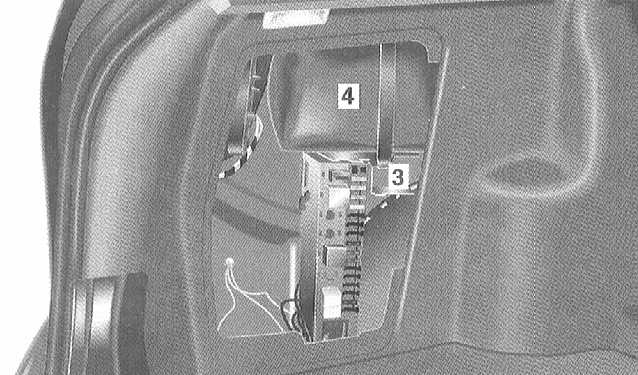

Отсоедините крепежную ленту (3) и выньте аптечку (4).

Регулярно проверяйте содержимое аптечки на комплектность.

Огнетушитель

2.18 Аптечка, огнетушитель, инструмент, знак аварийной остановки и   отсек запасного колеса. Герметизация проколов шин Mercedes-Benz W203

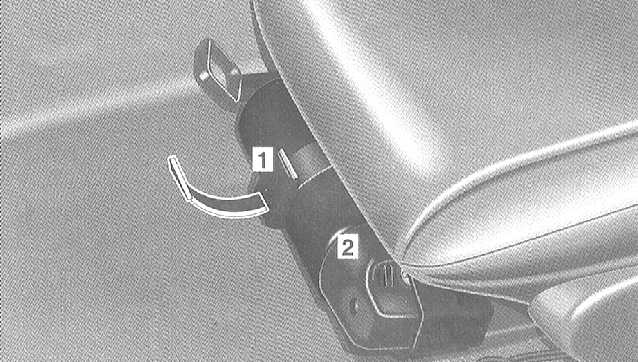

Огнетушитель находится перед сиденьем водителя.

После каждого использования огнетушитель необходимо заправить. Проверку огнетушителя необходимо производить каждые 1-2 года.
Вынимание огнетушителя:

Ручку (1) потяните вверх и выньте огнетушитель (2).

Знак аварийной остановки

2.18 Аптечка, огнетушитель, инструмент, знак аварийной остановки и   отсек запасного колеса. Герметизация проколов шин Mercedes-Benz W203

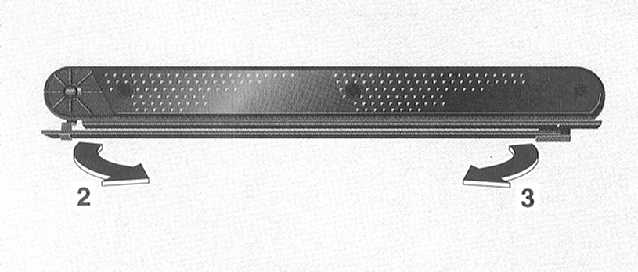

Знак аварийной остановки находится в дополнительном отсеке под полом багажника.

Правые ножки поверните вправо (2).

Левые ножки поверните влево (3).

2.18 Аптечка, огнетушитель, инструмент, знак аварийной остановки и   отсек запасного колеса. Герметизация проколов шин Mercedes-Benz W203

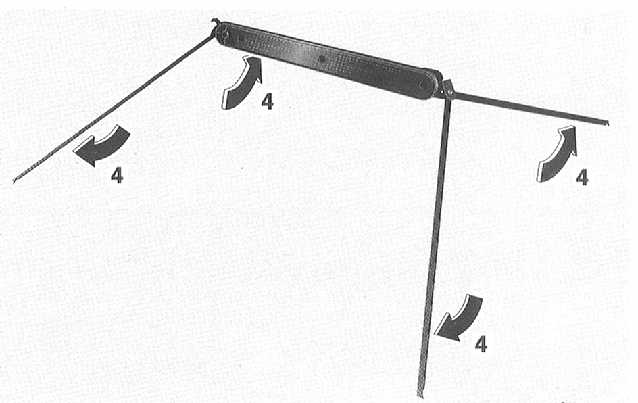

Раздвиньте ножки (4).

2.18 Аптечка, огнетушитель, инструмент, знак аварийной остановки и   отсек запасного колеса. Герметизация проколов шин Mercedes-Benz W203

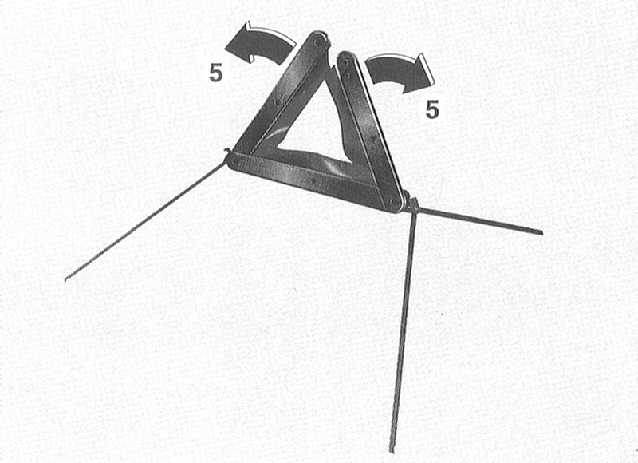

Оба боковых отражателя поверните вверх (5) и соедините друг с другом при помощи кнопки.

Дополнительный отсек под полом багажника

2.18 Аптечка, огнетушитель, инструмент, знак аварийной остановки и   отсек запасного колеса. Герметизация проколов шин Mercedes-Benz W203

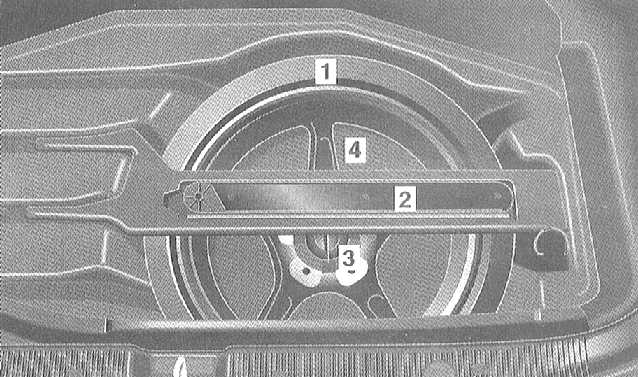

1 Модели с запасной складной шиной.
Запасная складная шина
2 Знак аварийной остановки
3 Крепежный болт запасного колеса/крышки комплекта бортового инструмента
4 Отделение для комплекта бортового инструмента

Вынимание запасной складной шины

Выньте знак аварийной остановки с держателем.

Крепежный болт поверните влево и выньте запасную складную шину.

Выньте комплект бортового инструмента.

Выньте знак аварийной остановки с держателем.

Крепежный болт поверните влево и при необходимости выньте запасную складную шину.

Комплект бортового инструмента

2.18 Аптечка, огнетушитель, инструмент, знак аварийной остановки и   отсек запасного колеса. Герметизация проколов шин Mercedes-Benz W203

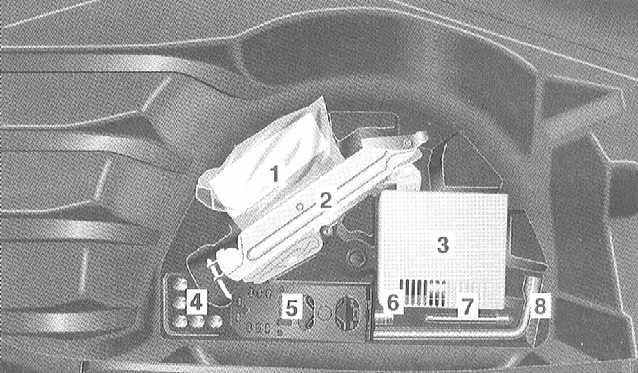

Комплект бортового инструмента находится в дополнительном отсеке под полом багажника.

1 Модели с уплотнительным средством TIREFIT: уплотнительное средство TIREFIT
2 Автомобильный домкрат
3 Компрессор
4 Болты крепления колёс для запасной складной шины
5 Противооткатный упор
6 Буксирные проушины
7 Центровочный штифт для алюминиевых ободьев
8 Ключ для колёс

Средство TIREFIT для герметизации проколов шин

Небольшие проколы, в частности на беговой дорожке протектора, могут быть герметизированы уплотнительным средством TIREFIT.

Застрявшие в шине посторонние предметы (например, болты или гвозди) по возможности не удаляйте.

Уплотнительное средство TIREFIT может применяться при температуре наружного воздуха приблизительно до -20°С.

Герметизация шин

Взведите стояночный тормоз.

РКПП переключите на 1-ю передачу или передачу заднего хода, автоматическую трансмиссию - в положение «Р».

Уплотнительное средство TIRIFIT и приложенную наклейку с надписью «max km/h» («макс. 80 км/ч.» выньте из багажника.

Нанесите наклейку на приборной доске в поле зрения водителя.

2.18 Аптечка, огнетушитель, инструмент, знак аварийной остановки и   отсек запасного колеса. Герметизация проколов шин Mercedes-Benz W203

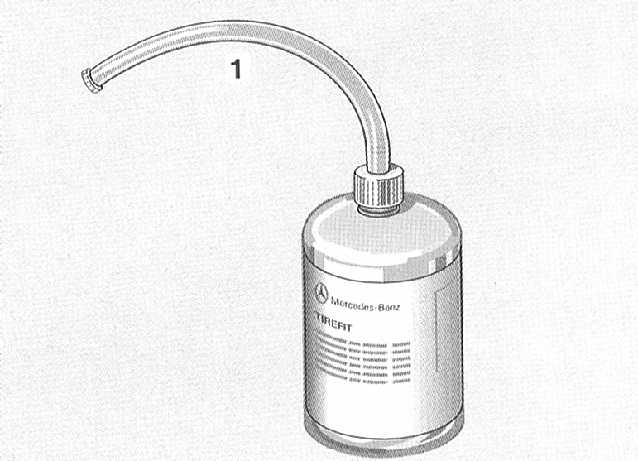

Баллон встряхните несколько раз.

Шланг (1) навинтите на баллон.

Баллон с уплотнительным средством TIREFIT после этого открыт.

Отвинтите колпачок вентиля от вентиля шины.

Золотник вентиля вывинтите устройством для вывинчивания вентилей. Не класть золотник вентиля на песок или в грязь.

Снимите заглушку с шланга.

Насадите шланг на вентиль шины.

Держа баллон шлангом вниз, сожмите его.

Выжмите все содержимое баллона в шину.

Снимите шланг и золотник вентиля ввинтите в вентиль шины до упора при помощи устройства для вывинчивания вентилей.

К устройству для вывинчивания вентилей приложен запасной золотник вентиля.

Закупорьте шланг заглушкой.
