Мерседес Бенц W203. Стеклоподъёмники, люк крыши



Мерседес Бенц W203. Стеклоподъёмники, люк крыши

Стеклоподъёмники, люк крыши

2.14 Стеклоподъёмники, люк крыши Mercedes-Benz W203

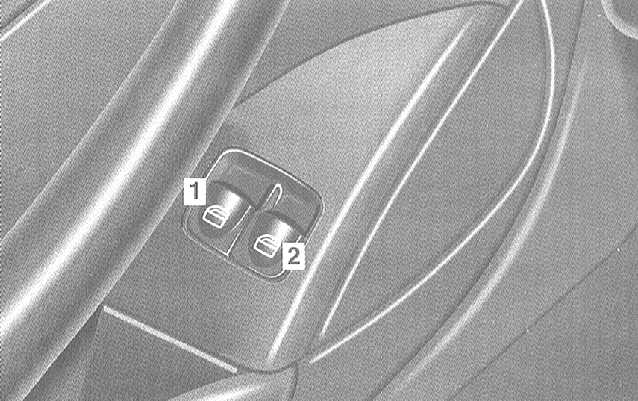

Центральная панель управления находится на двери водителя.

Переключатель:

1 переднего левого стеклоподъёмника
2 переднего правого стеклоподъёмника

На двери переднего пассажира находится переключатель для бокового стекла.

Положение ключа в выключателе зажигания 1 или 2.

Опускание боковых стёкол: переключатель нажмите до первой точки сопротивления.

Подъём боковых стёкол: переключатель потяните до первой точки сопротивления.

Отпустите переключатель до достижения требуемого положения.

Автоматическое опускание или подъём боковых стёкол

Нажмите на или потяните за переключатель, преодолевая точку сопротивления, и затем отпустите.

Для остановки опускания или подъёма боковых стёкол:

Нажмите или потяните переключатель.

Если что-то мешает движению стекла, процесс подъёма прерывается, и стекло немного опускается.

Если и далее продолжать тянуть или удерживать переключатель, процесс подъёма, в этом случае, также прерывается, однако стекло не опускается.

Опускание и подъём боковых стёкол можно производить также с помощью функции открывания в летнее время года/комфортного закрывания (Раздел Замки, ключи и запоры. Единый замок).


Юстировка боковых стёкол

Если была прервана подача напряжения (в результате отсоединения зажимов или разряжения аккумуляторной батареи), боковые стёкла больше не поддаются автоматическому опусканию или подъёму. В этом случае заново отъюстируйте стёкла.

Тяните переключатели до тех пор, пока боковые стёкла полностью не поднимутся, и удерживайте их в этом положении примерно ещё 1 секунду.

Солнцезащитная шторка

2.14 Стеклоподъёмники, люк крыши Mercedes-Benz W203

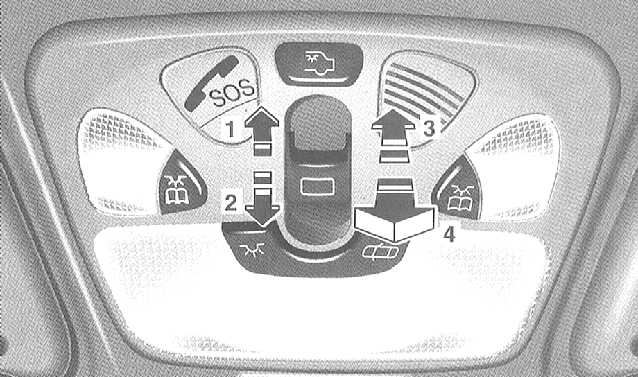

Нажмите переключатель:

1 — Открывание
2 — Закрывание
3 — Открывание
4 — Закрывание

Ключ в выключателе зажигания поверните в положение 1 или 2.

Управление обеими солнцезащитными шторками может производиться только при закрытой панорамной сдвигаемой панели крыши.

Обе солнцезащитные шторки открываются или закрываются совместно.

Открывание или закрывание солнцезащитных шторок: переключатель нажмите в требуемое направление.

Отпустите переключатель по достижении требуемого положения.

Автоматическое открывание солнцезащитных шторок

Нажмите переключатель, преодолевая точку сопротивления, и затем отпустите.

Остановка солнцезащитной шторки:

Нажмите переключатель в любое направление.

Панорамная сдвигаемая панель крыши

2.14 Стеклоподъёмники, люк крыши Mercedes-Benz W203

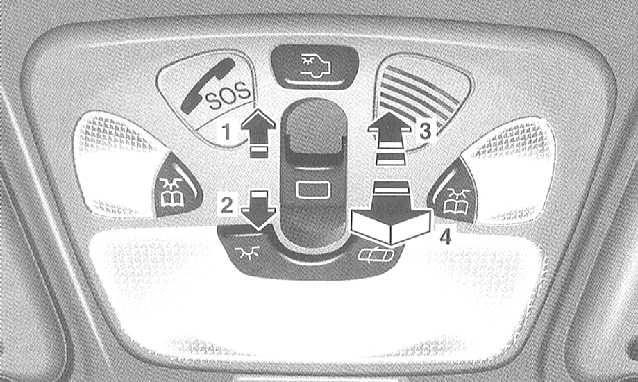

Нажмите переключатель:

1 — Открывание
2 — Закрывание
3 — Подъём
4 — Опускание

Ключ в выключателе зажигания поверните в положение 1 или 2.

Управление панорамной сдвигаемой панелью крыши может производиться только при открытых солнцезащитных шторках.

Открывание, закрывание, подъём или опускание панорамной сдвигаемой панели крыши

Переключатель нажмите в требуемое направление.

Отпустите переключатель по достижении требуемого положения.

Панорамная сдвигаемая панель крыши может открываться только тогда, когда крыша не покрыта снегом и льдом. В противном случае, это может привести к нарушению функций.

Автоматическое открывание панорамной сдвигаемой панели крыши

Нажмите переключатель, преодолевая точку сопротивления, в направлении открывания и затем отпустите.

Остановка панорамной сдвигаемой панели крыши

Нажмите переключатель в любое направление.

Во избежание повреждения уплотнительных планок не перевозите предметы с острыми краями, выступающие из панорамной сдвигаемой панели крыши.

Юстировка панорамной сдвигаемой панели крыши/солнцезащитных шторок

Если произошло прерывание подачи напряжения (в результате отсоединения или разряжения аккумуляторной батареи) или ручное закрывание панорамной сдвигаемой панели крыши, панорамная сдвигаемая панель крыши/солнцезащитные шторки открываются рывками или если возникла неисправность во время эксплуатации, то необходима повторная юстировка панорамной сдвигаемой панели крыши/солнцезащитных шторок:

Переключатель панорамной сдвигаемой панели крыши нажмите в направлении «Закрывание» и удерживайте его нажатым до тех пор, пока не закроется панорамная сдвигаемая панель крыши до конца. Переключатель продолжайте удерживать нажатым приблизительно ещё 1 секунду.

Переключатель панорамной сдвигаемой панели крыши вновь нажмите в направлении «Закрывание» и удерживайте его нажатым до тех пор, пока солнцезащитные шторки не закроются до конца. Переключатель продолжайте удерживать нажатым приблизительно ещё 1 секунду.

Переключатель панорамной сдвигаемой панели крыши нажмите в направлении «Открывание» и удерживайте его нажатым до тех пор, пока солнцезащитные шторки не откроются до конца. Переключатель продолжайте удерживать нажатым приблизительно ещё 1 секунду.
Юстировка произведена, если панорамная сдвигаемая панель крыши поддается открыванию автоматически, при необходимости, повторите юстировку.

Ручное управление панорамной сдвигаемой панелью крыши

2.14 Стеклоподъёмники, люк крыши Mercedes-Benz W203

При неисправности электропривода панорамную сдвигаемую панель крыши можно закрывать или открывать вручную при помощи воротка.
Привод панорамной сдвигаемой панели крыши находится позади плафона.

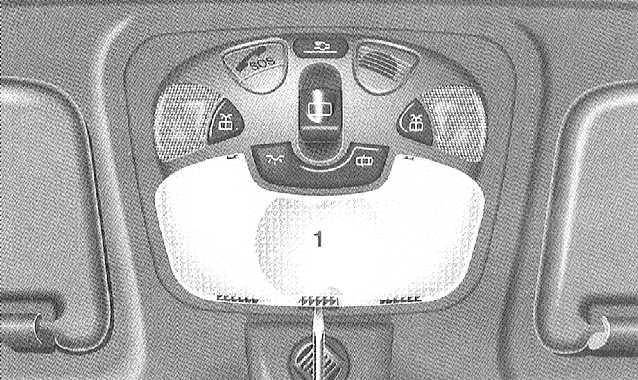

Отожмите рассеиватель (1) плафона подходящим предметом (например, отвёрткой).

2.14 Стеклоподъёмники, люк крыши Mercedes-Benz W203

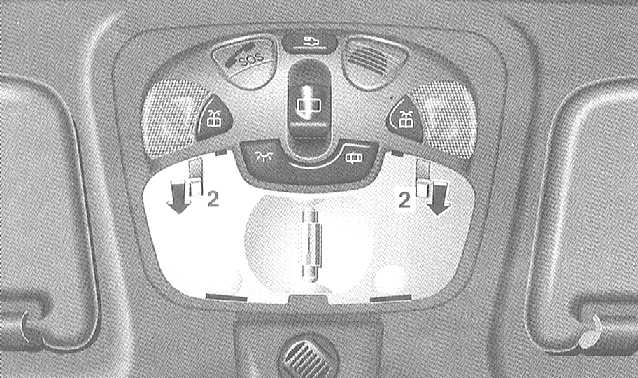

Обе кнопки освобождения (2) нажмите в направлении стрелки, плафон откиньте вниз и снимите.

Не отсоединяйте штекерные соединения.


2.14 Стеклоподъёмники, люк крыши Mercedes-Benz W203

Выньте ключ.

Выньте вороток из папки для «Руководства по эксплуатации».

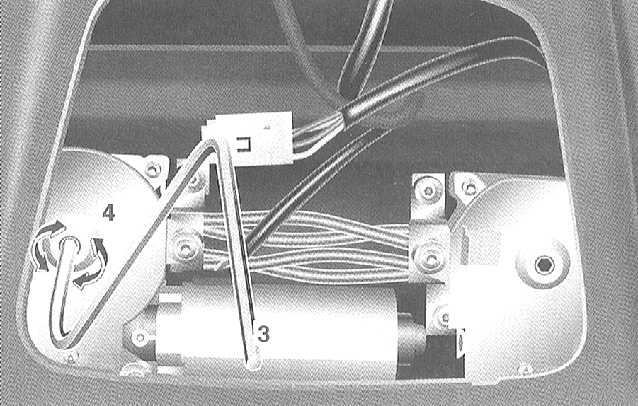

Вставьте вороток (3) в левый (по направлению движения) двигатель (4).

Сдвигание вперёд - вращайте по часовой стрелке.

Опускание - вращайте против часовой стрелки.

Сдвигание назад - вращайте против часовой стрелки.

Подъём - вращайте по часовой стрелке.

После ручного закрывания отъюстируйте панорамную сдвигаемую панель крыши.
