Мерседес Бенц W203. отопитель и кондиционер воздуха. Вентиляция. Независимый отопитель



Мерседес Бенц W203. отопитель и кондиционер воздуха. Вентиляция. Независимый отопитель

Автоматический отопитель и кондиционер воздуха. Вентиляция. Независимый отопитель

2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203


Автоматизированная система отопления (Heizmatic)

1 — Панель управления
2 — Регулировочное колесико подачи воздуха для левого среднего дефлектора
3 — Поворачиваемый средний дефлектор, слева
4 — Регулировочное колесико примешивания холодного воздуха для средних дефлекторов, боковых дефлекторов и вентиляционного дефлектора на панели приборов, сверху и средних дефлеторов в задней части салона (на моделях с автоматизированным КВ Thermatic или Thermotronic)
5 — Поворачиваемый средний дефлектор, справа
6 — Регулировочное колесико подачи воздуха для правого среднего дефлектора
7 — Вентиляционный дефлектор на панели приборов, сверху, с регулировочным колесиком подачи воздуха
8 — Регулировочное колесико подачи воздуха для бокового дефлектора
9 — Поворачиваемый боковой дефлектор
10 — Дефлектор размораживания бокового стекла

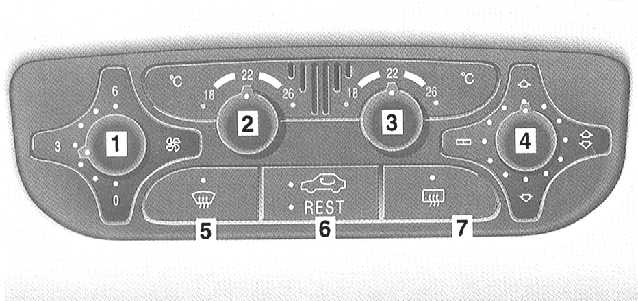

Панель управления

2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203

1 — Поворотный переключатель подачи воздуха
2 — Регулятор температуры для левой стороны
3 — Регулятор температуры для правой стороны
4 — Регулятор распределения воздуха
5 — Размораживание стёкол
6 — Кнопка переключения на режим циркуляции воздуха, режим использования остаточного тепла двигателя на соответствующим образом оборудованных моделях
7 — Обогреватель заднего стекла (Раздел Обогреватель заднего стекла)

Установленная температура достигается в режиме отопления с максимально возможной быстротой и поддерживается постоянной. Температура может быть установлена для каждой стороны отдельно.

Изменяйте установленную температуру только небольшими шагами.

Модели с функцией использования остаточного тепла двигателя:

При использовании функции «Режим использования остаточного тепла двигателя» обогрев салона автомобиля может также производиться при выключенном двигателе.

В качестве основного положения для регулирования температуры салона рекомендуем установите регуляторы температуры на 22°С.

Общие замечания по автоматизированной системе отопления

Пылеулавливающим фильтром полностью задерживается пыльца и частицы пыли до определённой величины.

Если салон нагрет солнцем, следует быстро проветрить его до начала движения.

Не закрывайте вентиляционные отверстия в пространстве между спинкой заднего сиденья и задним стеклом.

Прорези для впуска воздуха на капоте держите свободными от снега.

Ручное регулирование распределения воздуха

Регулирование распределения воздуха производится одновременно для левой и правой сторон.

2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 Выход воздуха вверху из средних и боковых дефлекторов, а также из дефлекторов на панели приборов.

2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 Выход воздуха из дефлекторов у ветрового стекла и из дефлекторов размораживания боковых стёкол.

2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 Выход воздуха из дефлекторов в пространстве для ног, из средних и боковых дефлекторов и дефлекторов в пространстве ног в задней части салона.

Основное положение органов управления в режиме отопления (зимой)

Регуляторы температуры (2 и 3) установите по желанию.

Регулятор подачи воздуха установите по желанию, но не менее, чем в положение 2, иначе могут запотеть стёкла.

Регулятор распределения воздуха (4) установите, как указано выше на иллюстрации.

Для снижения температуры в пространстве под потолком регулировочное колесико примешивания холодного воздуха откройте по желанию.

Средние и боковые дефлекторы откройте по желанию.

Основное положение органов управления в режиме вентиляции (летом)

Регуляторы температуры (2 и 3) установите по желанию.

Регулятор подачи воздуха (1) установите по желанию, но не менее, чем в положение 1.

Регулятор распределения воздуха (4) поверните на 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203.

Откройте средние дефлекторы.

Откройте боковые дефлекторы.

С целью равномерного распределения воздуха откройте вентиляционный дефлектор сверху на панели приборов.

При такой установке обеспечивается хорошая вентиляция салона.

Специальные положения - выбирайте только на непродолжительное время

Выключение и включение автоматизированной системы отопления


Поворотный переключатель подачи воздуха поверните на 0.

С целью включения автоматизированной системы отопления поворотный переключатель подачи воздуха поверните в желаемое положение вентилятора.

Размораживание стёкол

Нажмите кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. На кнопке загорается контрольный светодиод.

При необходимости выключите режим циркуляции воздуха 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. Контрольный светодиод на кнопке гаснет.

Запотевание стёкол изнутри

При необходимости выключите режим циркуляции воздуха 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203(6). Контрольный светодиод на кнопке гаснет.

Регулятор распределения воздуха (4) поверните в положение 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203.

Регулятор подачи воздуха (1) установите на более высокую ступень вентилятора.

Регуляторы температуры (2 и 3) установите на более высокую температуру.

Запотевание ветрового стекла снаружи

Включите стеклоочиститель.

Закройте вентиляционный дефлектор сверху на панели приборов.

Регулятор распределения воздуха поверните в положение 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 или 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203.

Проникновение неприятных запахов снаружи в салон

Режим циркуляции воздуха включайте только на непродолжительное время, в противном случае могут запотеть стёкла.

Включите режим циркуляции воздуха: нажмите кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. Загорается контрольный светодиод на кнопке.

Режим циркуляции воздуха автоматически выключается приблизительно через 5 минут.

Режим использования остаточного тепла двигателя

При выключенном двигателе отопление салона возможно ещё в течение некоторого времени. Продолжительность отопления зависит от установленной температуры.

Оба регулятора температуры установите по желанию.

Распределение воздуха через вентиляционные дефлекторы установите по желанию.

Независимо от положения регулятора подачи воздуха вентилятор работает на низкой ступени.

Перед включением: ключ в выключателе зажигания поверните в положение 1 или 0 или выньте его.

Включение режима использования остаточного тепла двигателя

Нажмите на кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. На кнопке загорается контрольный светодиод.

Включение невозможно, если аккумуляторная батарея недостаточно заряжена.

Выключение режима использования остаточного тепла двигателя

Нажмите на кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203.

Контрольный светодиод не гаснет.

Автоматическое выключение производится:

· если ключ в замке зажигания поворачивается в положение 2,
· приблизительно через 30 минут,
· если напряжение аккумуляторной батареи снижается.

Автоматизированный кондиционер воздуха (Thermatic)

Расположение органов управления и дефлекторов показано на иллюстрации в начале Раздела.

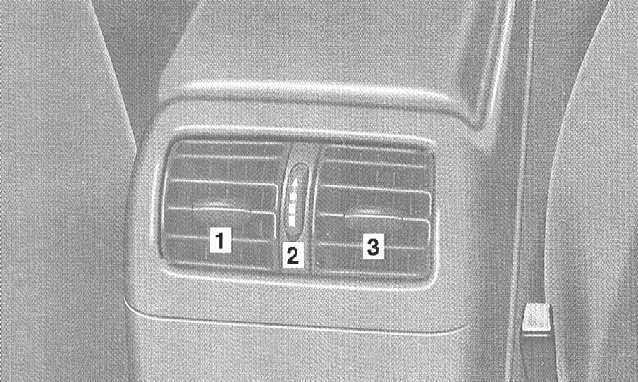

Дефлекторы в задней части салона

2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203

1 Поворачиваемый средний дефлектор в задней части салона, слева
2 Регулировочное колесико для средних дефлекторов в задней части салона
Открывание: регулировочное колесико поверните вверх.
3 Поворачиваемый средний дефлектор в задней части салона, справа

Температура выходящего из средних дефлекторов в задней части салона воздуха соответствует температуре воздуха, выходящего из средних дефлекторов у панели приборов.

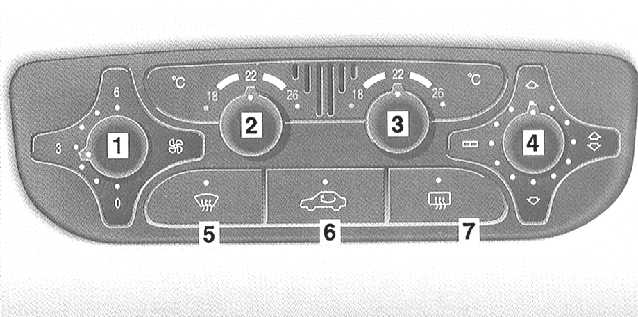

Панель управления

2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203

1 Поворотный переключатель подачи воздуха
2 Регулятор температуры для левой стороны
3 Регулятор температуры для правой стороны
4 Регулятор распределения воздуха
5 Обогреватель заднего стекла (Раздел Обогреватель заднего стекла)
6 Экономичный режим (без охлаждения), режим использования остаточного тепла двигателя
7 Автоматическое регулирование распределения воздуха и производительности вентилятора
8 Кнопка режима циркуляции воздуха
9 Размораживание стёкол

Автоматизированный кондиционер воздуха находится в эксплуатационной готовности только при работающем двигателе. Если выбран экономичный режим 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 , система охлаждения не работает.

В автоматическое режиме автоматизированный кондиционер воздуха производит охлаждение или обогрев в зависимости от температуры наружного воздуха и требуемой температуры в салоне автомобиля. При выключенной функции автоматического режима подача и распределение воздуха могут также регулироваться вручную.

При использовании функции «Режим использования остаточного тепла двигателя» обогрев салона автомобиля может также производиться при выключенном двигателе.

Температура может быть установлена для каждой стороны отдельно. Изменяйте установленную температуру только небольшими шагами.

Общие замечания по автоматизированному кондиционеру воздуха

Пылеулавливающим фильтром полностью задерживается пыльца и частицы пыли до определённой величины.

Если салон нагрет солнцем, следует быстро проветрить его до начала движения.

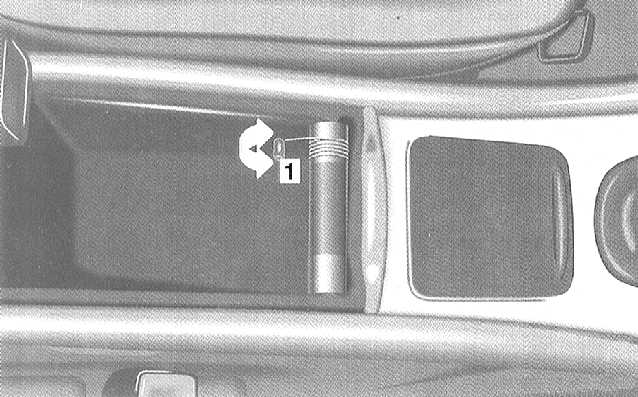

В вещевом отсеке между передними сиденьями может производиться кондиционирование воздуха в отсеке на средней консоли под консолью-подлокотником - см. ниже в этом Разделе).

Не закрывайте вентиляционные отверстия в пространстве между спинкой заднего сиденья и задним стеклом.

Прорези для впуска воздуха на капоте держите свободными от снега.

На днище автомобиля может образоваться конденсат.

При утечке хладагента компрессор кондиционера для защиты от повреждения автоматически выключается.

Система охлаждения больше не работает. Экономичный режим 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 не поддается отключению. В этом случае обратитесь на одну из СТО «Mercedes-Benz» для проверки автоматизированного кондиционера воздуха.

Основное положение органов управления в автоматическом режиме

Нажмите на кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. Подача и распределение воздуха регулируются автоматически.

В качестве основного положения для регулирования температуры салона установите регуляторы температуры на 22°С. Изменять установленную температуру следует небольшими шагами.

Режим отопления

Для снижения температуры в пространстве под потолком регулировочное колесико примешивания холодного воздуха откройте по желанию.

Режим охлаждения

С целью равномерного распределения воздуха откройте вентиляционный дефлектор сверху на панели приборов.

Специальные положения - выбирайте только на непродолжительное время

Выключение и включение автоматизированного кондиционера воздуха

Поворотный переключатель подачи воздуха поверните на 0. Автоматизированный кондиционер воздуха выключена.

С целью включения автоматизированного кондиционера воздуха поворотный переключатель подачи воздуха поверните в желаемое положение вентилятора.

Ручное регулирование подачи и распределения воздуха

Нажмите на кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. Контрольный светодиод на кнопке гаснет.

6 ступеней вентилятора и распределение воздуха могут выбираться вручную.

Возвращение в автоматический режим:

Нажмите на кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. На кнопке загорается контрольный светодиод.

Ручное регулирование распределения воздуха:

Регулирование распределения воздуха производится одновременно для левой и правой сторон.

2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 Выход воздуха вверху из средних и боковых дефлекторов, а также из дефлекторов на панели приборов.

2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 Выход воздуха из дефлекторов у ветрового стекла и из дефлекторов размораживания боковых стёкол.

2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 Выход воздуха из дефлекторов в пространстве для ног, из средних и боковых дефлекторов и дефлекторов в пространстве для ног в задней части салона.

Размораживание стёкол

Запотевание стёкол изнутри

Нажмите на кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. На кнопке загорается контрольный светодиод.

Выключите режим циркуляции воздуха 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 . Контрольный светодиод на кнопке гаснет.

Запотевание ветрового стекла снаружи

Включите стеклоочиститель.

Закройте вентиляционный дефлектор сверху на панели приборов.

Ручной режим: регулятор распределения воздуха поверните в положение 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 или 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203.

Режим циркуляции воздуха

Включите режим циркуляции воздуха:

Контрольный светодиод на кнопке 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 не горит.

Слегка нажмите на кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. На кнопке загорается контрольный светодиод.

Выключение режима циркуляции воздуха:

Контрольный светодиод на кнопке 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 горит. Слегка нажмите на кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. Контрольный светодиод на кнопке гаснет.

Включение режима циркуляции воздуха и активирование комфортного закрывания:

Контрольный светодиод на кнопке 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 не горит. Кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 нажмите и удерживайте нажатой дольше 2-х секунд, боковые окна поднимаются. На кнопке загорается контрольный светодиод.

Выключение режима циркуляции воздуха и активирование комфортного открывания:

Контрольный светодиод на кнопке 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 горит. Кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 нажмите и удерживайте нажатой дольше 2-х секунд, боковые окна занимают то положение, в котором они находились перед закрыванием.

Если после комфортного закрывания было вручную произведено опускание одного из стёкол или открывание стеклянной панели крыши, то при комфортном открывании оно не возвращается в положение, в котором оно находилось до закрывания.

Переключение режима циркуляции воздуха на режим подачи наружного воздуха производится автоматически:

· через 30 минут при температуре наружного воздуха выше приблизительно 5°С,
· через 5 минут при температуре наружного воздуха ниже приблизительно 5°С,
· через 5 минут, если был выбран экономичный режим 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203.

При высоких температурах наружного воздуха происходит автоматическое переключение на режим циркуляции воздуха. Приблизительно через 30 минут начинается подмешивание наружного воздуха.

Экономичный режим

Включение экономичного режима:

Нажмите кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203.

Загорается контрольный светодиод на кнопке.

Система охлаждения не работает, и осушение воздуха не производится.

При повторном нажатии кнопки 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 снова включается выбранный прежде режим.

Режим использования остаточного тепла двигателя

При выключенном двигателе отопление салона возможно ещё в течение некоторого времени. Продолжительность отопления зависит от установленной температуры.

Оба регулятора температуры установите по желанию.

Распределение воздуха через вентиляционные дефлекторы установите по желанию.

Независимо от положения регулятора подачи воздуха вентилятор работает на низкой ступени.

Перед включением: ключ в выключателе зажигания поверните в положение 1 или 0 или выньте его.

Включение режима использования остаточного тепла двигателя: нажмите кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. На кнопке загорается контрольный светодиод.

Включение невозможно, если аккумуляторная батарея недостаточно заряжена.

Выключение режима использования остаточного тепла двигателя:

Нажмите на кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203.

Контрольный светодиод на кнопке гаснет.

Автоматическое выключение производится:

· если ключ в замке зажигания проворачивается в положение 2,
· приблизительно через 30 минут,
· если напряжение аккумуляторной батареи снижается.

Автоматизированный кондиционер воздуха с комфортным управлением (Thermotronic)

Расположение органов управления и дефлекторов показано на иллюстрации в начале раздела. Дефлекторы в задней части салона расположены аналогично моделям с Thermatic (см. выше).

Дисплей и клавиатура

2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203

1 Температура на левой стороне, снижение
2 Температура на левой стороне, повышение
3 Распределение воздуха на левой стороне (автоматически, вручную)
4 Фильтр с активированным углем
5 Дисплей
6 Распределение воздуха на правой стороне (автоматически, вручную)
7 Температура на правой стороне, повышение
8 Температура на правой стороне, снижение
9 Обогреватель заднего стекла (Раздел Обогреватель заднего стекла)
10 Экономичный режим (без охлаждения), режим использования остаточного тепла двигателя
11 Клавишный переключатель подачи воздуха «+»
Включение автоматизированного кондиционера воздуха с комфортным управлением
12 Клавишный переключатель подачи воздуха -
Выключение автоматизированного кондиционера воздуха с комфортным управлением
13 Кнопка режима циркуляции воздуха
14 Размораживание стёкол

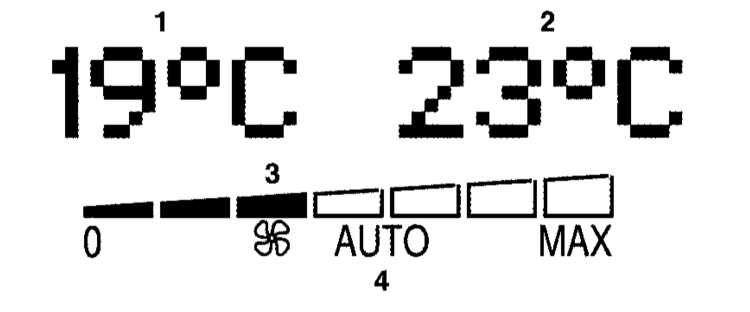

Индикация на дисплее

2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203

1 Температура на левой стороне
2 Температура на правой стороне
3 Ступени вентилятора
4 Включена функция AUTO (автоматический режим)

Автоматизированный кондиционер воздуха с комфортным управлением находится в состоянии готовности только при запущенном двигателе.

В экономичном режиме 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203, охлаждения не происходит.

В автоматическом режиме автоматический кондиционер воздуха производит охлаждение или обогрев в зависимости от интенсивности солнца, температуры наружного воздуха и требуемой температуры в салоне автомобиля. При использовании функции «Режим использования остаточного тепла двигателя» обогрев или вентиляция салона автомобиля могут также производиться при выключенном двигателе.

Изменять установленную температуру следует только небольшими этапами. Автоматический кондиционер воздуха может устанавливаться для левой и правой сторон отдельно.

Установленная температура достигается с максимально возможной быстротой и поддерживается постоянной.

Общие рекомендации по автоматическому кондиционеру воздуха

Оратитесь к соответствующему подразделу, относящемуся к КВ Thermatic выше в этом Разделе.

Основное положение органов управления — в автоматическом режиме

Нажмите обе ручки 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. Символы 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 , 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 и 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 больше не освещены.

Функции экономичного режима ЕС и режима циркуляции воздуха выключаются. Одновременно активируется автоматический режим вентилятора.

В качестве основного положения для регулирования температуры салона рекомендуем установить индикации температуры на дисплее на 22°С. Изменять установленную температуру следует только небольшими шагами.

Режим отопления

Для снижения температуры в пространстве под потолком регулировочное колесико примешивания холодного воздуха откройте по желанию.

Режим охлаждения

С целью равномерного распределения воздуха откройте вентиляционный дефлектор сверху на панели приборов.

Специальные положения — выбирайте только на непродолжительное время

Выключение и включение автоматизированного кондиционера воздуха с комфортным управлением

Клавишный переключатель подачи воздуха слева 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 нажимайте до тех пор, пока не погаснет индикация на дисплее.

С целью включения автоматизированного кондиционера воздуха с комфортным управлением клавишный переключатель подачи воздуха 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 нажмите справа.

Ручное регулирование подачи воздуха

Могут быть выбраны 7 ступеней вентилятора.

Клавишный переключатель подачи воздуха справа 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 или 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 слева нажимайте несколько раз до тех пор, пока не будет установлена необходимая ступень вентилятора. Ступени вентилятора индицируются на дисплее.

Индикация «AUTO» на дисплее гаснет и автоматический режим вентилятора выключается.

С целью включения автоматического режима вентилятора нажмите левую или правую ручку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 распределения воздуха.

Ручное регулирование распределения воздуха

Нажмите ручку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. Ручка выдвигается, видны символы 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 , 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 и 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. Ручку поверните согласно требуемому распределению воздуха.

2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 Выход воздуха из средних и боковых дефлекторов, дефлекторов на дверях и у ветрового стекла.

2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 Выход воздуха из средних и боковых, дефлекторов на дверях и у ветрового стекла.

2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 Выход воздуха из средних и боковых дефлекторов, дефлекторов на дверях и в пространстве для ног.

Возвращение в автоматический режим: Нажмите и зафиксируйте ручку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. Символы 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 , 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 и 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 больше не видны.

Размораживание стёкол

Запотевание стёкол изнутри


Нажмите кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. На кнопке загорается контрольный светодиод.

При необходимости выключите режим циркуляции воздуха 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. Контрольный светодиод на кнопке гаснет.

Запотевание ветрового стекла снаружи

Включите стеклоочиститель.

Закройте вентиляционный дефлектор сверху на панели приборов.

Ручной режим:

Регулятор распределения воздуха поверните в положение 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 или 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203.

Режим циркуляции воздуха

Включите режим циркуляции воздуха:

Контрольный светодиод на кнопке 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 не горит.

Кратковременно нажмите кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. На кнопке загорается контрольный светодиод.

Выключение режима циркуляции воздуха:

На кнопке загорается контрольный светодиод 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203.

Кратковременно нажмите кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. Контрольный светодиод на кнопке гаснет.

Включение режима циркуляции воздуха и активирование комфортного закрывания:

Контрольный светодиод на кнопке не горит.

Кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 нажимайте и удерживайте более 2 секунд, боковые стёкла и сдвигаемый и поднимаемый верхний люк закрываются. На кнопке загорается контрольный светодиод.

Выключение режима циркуляции воздуха и активирование комфортного открывания:

На кнопке 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 горит контрольный светодиод. Кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 нажимайте более 2 секунд, боковые стёкла и сдвигаемый и поднимаемый верхний люк перемещаются в положение, в котором они находились перед закрыванием.

Если после комфортного закрывания было вручную опущено окно или открыт сдвигаемый и поднимаемый верхний люк, то при комфортном открывании не достигается положение, в котором они находились до закрывания.

Переключение режима циркуляции воздуха на режим подачи наружного воздуха производится автоматически:

· через 30 минут при температуре наружного воздуха выше приблизительно 5°С,
· через 5 минут при температуре наружного воздуха ниже приблизительно 5°С,
· через 5 минут, если был выбран экономичный режим 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203.

При высоких температурах наружного воздуха происходит автоматическое переключение на режим циркуляции воздуха. Приблизительно через 30 минут начинается подмешивание наружного воздуха.

Экономичный режим

Включение экономичного режима


Нажмите на кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203.

Загорается контрольный светодиод на кнопке.

Система охлаждения не работает, и осушение воздуха не производится.

При повторном нажатии кнопки 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 снова включается выбранный прежде режим.

Фильтр с активированным углем и автоматическая циркуляция воздуха, учитывающие загрязнение наружного воздуха

Фильтр существенно снижает концентрацию вредных веществ и в значительной мере задерживает запахи.

Автоматическое переключение на режим циркуляции воздуха производится, если в наружном воздухе повысилась концентрация окиси углерода (СО) или окиси азота (NOх).

Режим автоматической циркуляции воздуха невозможен, если выбран экономичный режим 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 или температура наружного воздуха ниже 5°С.

Включение угольного воздушного фильтра и циркуляции воздуха, с учётом загрязнения наружного воздуха отработавшими газами:

Контрольный светодиод на кнопке 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 не горит. Кратковременно нажмите кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. На кнопке загорается контрольный светодиод.

Выключение угольного фильтра циркуляции воздуха, с учётом загрязнения наружного воздуха отработавшими газами:

На кнопке загорается контрольный светодиод 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203.

Кратковременно нажмите кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203. Контрольный светодиод на кнопке гаснет.

Включение угольного фильтра и автоматической циркуляции воздуха и активирование комфортного закрывания:

Контрольный светодиод на кнопке 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 не горит. Кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 нажимайте более 2 секунд, боковые стёкла и сдвигаемый и поднимаемый верхний люк закрываются. На кнопке загорается контрольный светодиод.

Выключение угольного фильтра и активирование комфортного открывания:

На кнопке 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 горит контрольный светодиод. Кнопку 2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203 нажимайте более 2 секунд, боковые стёкла и сдвигаемый и поднимаемый верхний люк перемещаются в положение, в котором они находились перед закрыванием.

Если после комфортного закрывания было вручную опущено окно или открыт сдвигаемый и поднимаемый верхний люк, то при комфортном открывании не достигается больше положение, в котором они находились до закрывания.

Режим использования остаточного тепла двигателя

Обратитесь к соответствующему подразделу, относящемуся к КВ Thermatic выше в этом Разделе.

Отсек с кондиционированием воздуха на средней консоли под подлокотником
(модели с автоматизированным кондиционером воздуха)

2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203

В отсеке находится вентиляционный дефлектор.

Открывание: рукоятку (1) сдвиньте вверх.

Закрывание: рукоятку (1) сдвиньте вниз.

Подача воздуха зависит:

· от установленного распределения воздуха,
· от установленной подачи воздуха,
· от положения открывания вентиляционных дефлекторов на панели приборов.

Температура воздуха приблизительно соответствует температуре воздуха, выходящего из средних дефлекторов. Она не может быть установлена отдельно.

В отсеке могут возникнуть экстремально высокие температуры, обусловленные ограниченным пространством. Поэтому при транспортировке теплочувствительного груза необходимо закрыть вентиляционный дефлектор включённого отопления.

Вентиляционный дефлектор в отсеке не закрывайте предметами.

Независимый отопитель

Независимый отопитель производит обогрев или вентиляцию салона автомобиля в зависимости от установленного на автоматическом кондиционере воздуха значения и температуры воздуха в салоне.

Устройством дистанционного управления могут быть вызваны все функции независимого отопителя. Независимый отопитель можно включать сразу (немедленный обогрев) или запрограммировать так, чтобы он автоматически включался в требуемое время (программное отопление).

Переключателем на средней консоли может включаться и выключаться независимый отопитель и сбрасываться активированное время включения.

Независимый отопитель включается

только при температуре охлаждающей жидкости ниже 70°С.

При соответствующей температуре и погодных условиях может случиться, что система, к примеру, сначала производит вентиляцию, а затем — обогрев. Это обеспечивает возможность достижения требуемой температуры с максимально возможной быстротой.

Для достижения максимального радиуса действия устройства дистанционного управления антенну во время передачи рекомендуется полностью выдвинуть, а устройство дистанционного управления держите вертикально. Передача производится до тех пор, пока на дисплее мигает индикация.


Максимальный радиус действия устройства дистанционного управления составляет 1000 м. Из закрытых помещений или вследствие массивных препятствий радиус действия может быть ограничен.

Устанавливаемое на заводе-изготовителе время работы независимого отопителя составляет 50 минут. Однако оно может устанавливаться и индивидуально. Справку по этому вопросу даст любая станция ТО «Mercedes-Benz».

Устройство дистанционного управления независимым отопителем может храниться в вещевом отсеке, перед рычагом селектора, в держателе.

Автомобиль оснащён устройством дистанционного управления. Для каждого автомобиля предусмотрено одно дополнительное устройство дистанционного управления того же исполнения. Справку по этому вопросу даст любая станция ТО «Mercedes-Benz».

2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203

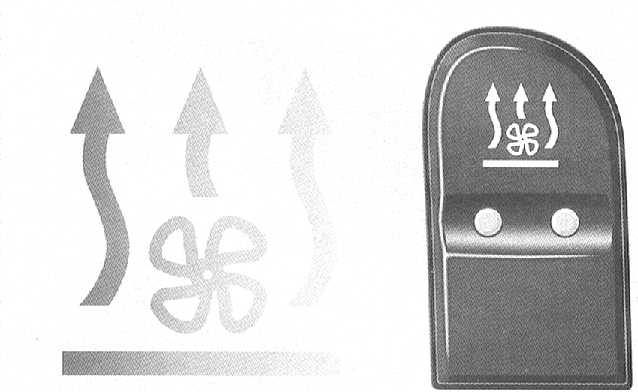

Выключатель независимого отопителя находится на средней консоли.

Левый – красный - светодиод отображает включённое состояние отопителя.

Правый – жёлтый - отображает состояние активизации выбора времени включения отопителя

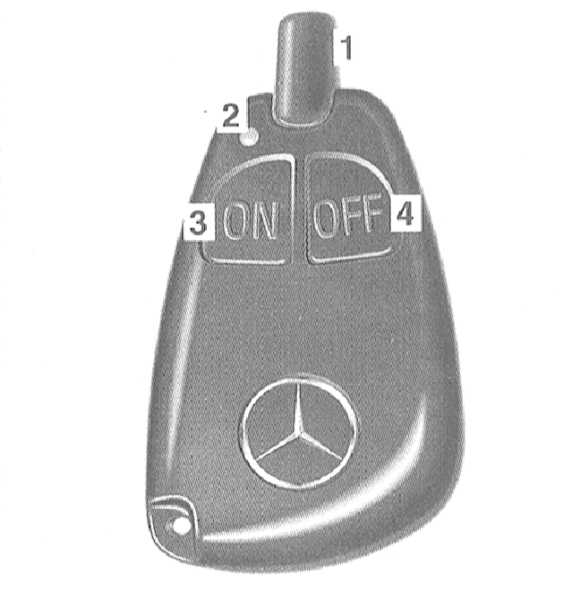

2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203

1 Антенна
2 Контрольный светодиод
3 ON - Вкл.
4 OFF - Выкл.

Перед включением

Установите требуемую температуру для салона (см. выше в этом Разделе). Рекомендуемая температура слева и справа - 22°С.

Независимый отопитель автоматически устанавливает выбранную температуру.

Немедленное включение

Включение независимого отопителя с помощью переключателя

Нажмите переключатель на символ. Загорается красный контрольный светодиод.

Включение независимого отопителя устройством дистанционного управления

Кнопку ON на устройстве дистанционного управления нажимайте до тех пор, пока не загорится зеленый контрольный светодиод на устройстве дистанционного управления. На моделях с автоматизированным кондиционером воздуха с комфортным управлением активируется дисплей на панели управления.

При включении независимого отопителя загорается красный контрольный светодиод на переключателе на средней консоли.

Выключение

Независимый отопитель может выключаться устройством дистанционного управления или переключателем на средней консоли.

Выключение с помощью переключателя:

Переключатель на средней консоли нажмите на символ. Красный контрольный светодиод гаснет.

Выключение устройством дистанционного управления:

Кнопку OFF на устройстве дистанционного управления нажимайте до тех пор, пока не загорится красный контрольный светодиод. Красный контрольный светодиод на переключателе на средней консоли также гаснет.

Активирование функции предустановки

Посредством универсального дисплея независимого отопителя могут быть заданы три значения времени включения, одно из них может соответственно активироваться как время включения.

При активированной функции предустановки горит жёлтый светодиод на выключателе. При активированном независимом отопителе гаснет жёлтый светодиод на выключателе, а красный светодиод на выключателе горит.

(Установка времени включения - см. Раздел Многофункциональное рулевое колесо, универсальный дисплей).

(Вызов времени включения - см. Раздел Многофункциональное рулевое колесо, универсальный дисплей)

(Активирование функции предустановки рассмотрено в Разделе Многофункциональное рулевое колесо, универсальный дисплей).

Выключение функции предустановки

Функция предустановки может быть выключена с помощью выключателя (см. выше).

Через 50 минут работы отопления/вентиляции независимый отопитель автоматически выключается. Контрольный светодиод гаснет.

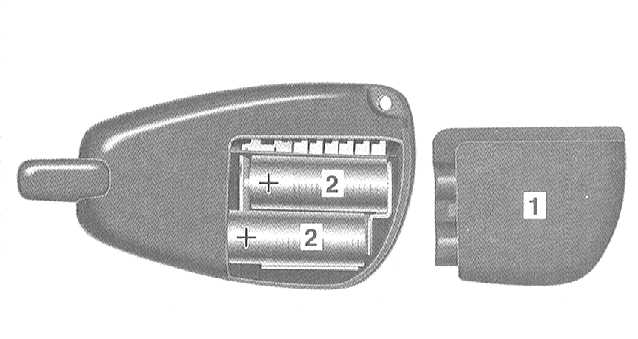

Замена элементов питания

2.12 отопитель и кондиционер воздуха. Вентиляция. Независимый   отопитель Mercedes-Benz W203

1 Крышка
2 Элементы питания

Крышку -1- снимите вниз с преодолением положения фиксации.

Выньте старый элемент питания.

Новый элемент питания -2- вставьте в соответствии с маркировками полюсов + и -, вылитыми на корпусе устройства дистанционного управления.

Надвиньте крышку снизу.
