Мерседес Бенц W201. Радиоприемник

14.1.16. Радиоприемник

ОБЩИЕ СВЕДЕНИЯ

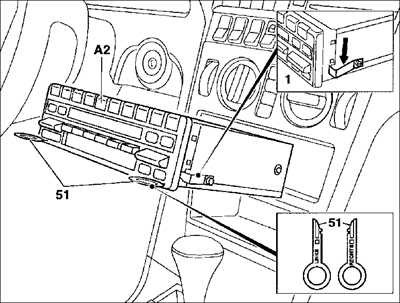

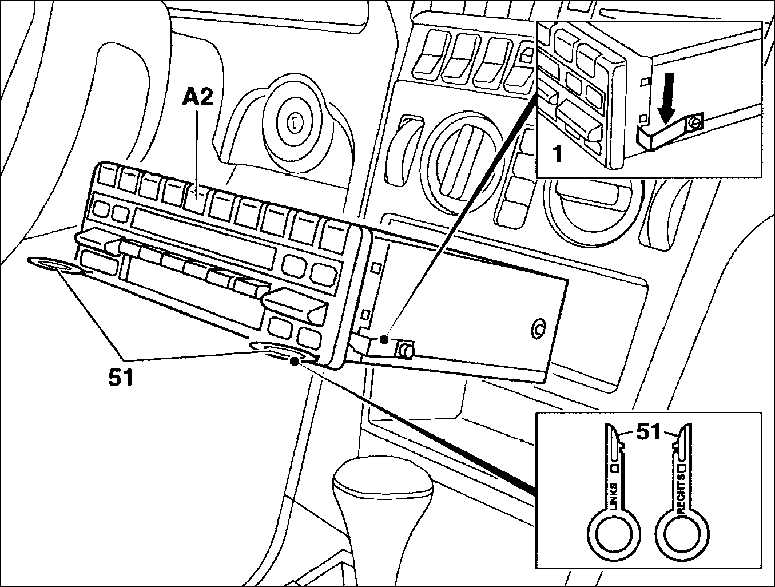

51. Демонтажные ключи

А2. Радиоприемник

Снятие

Предупреждение так и приобретаемые в торговле приемники имеют кодовый номер. Он защищает приемник от несанкционированного использования. После включения радиоприемника необходимо в соответствии с инструкцией по эксплуатации ввести кодовый номер, в противном случае его нельзя включить. Если радиоприемник закодирован, то определите радиокод перед отсоединением проводов от клемм аккумуляторной батареи или ее снятием. Если код неизвестен, то ввести автомобильный приемник в эксплуатацию может только изготовитель. Индивидуальный кодовый номер указан в паспорте радиоприемника. Этот паспорт не следует хранить в автомобиле.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините от клеммы аккумуляторной батареи провод массы (–).

Предупреждение противоугонный код радио.

2. Задвиньте два демонтажных ключа (51) и Извлеките радиоприемник (A2).

3. Отожмите стопорные пружины (стрелка) и вытяните демонтажные ключи.

4. На задней стороне радиоприемника промаркируйте провода липкой лентой и снимите их.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. В серийном автомобиле не устанавливается антенный кабель, а также линия к антенне с дистанционным управлением ее выдвижения, их необходимо провести дополнительно.

2. Подключите сзади радиоприемника провода согласно маркировке и в соответствии с инструкцией изготовителя.

3. Вставьте с нажимом радиоприемник в отверстие консоли.

4. Подключите к клемме аккумуляторной батареи провод массы (–). Установите время на часах и запрограммируйте противоугонный код для радио.

Указания к дополнительному монтажу радиоприемника

Предупреждение соединительный провод, обязательно обращайте внимание на то, чтобы отсутствовали незакрепленные неизолированные провода. Иначе короткое замыкание приведет к перегоранию провода. В магазинах можно приобрести переходники для подключения радиоприемника.

Обращайте внимание на то, чтобы применялись только прошедшие типовые испытания комплекты элементов (дросселей, конденсаторов) для подавления помех (с общим разрешением на эксплуатацию транспортного средства ABE). В торговле специально для автомобилей Mercedes имеются согласованные комплекты элементов для подавления помех вместе с руководством по монтажу.

Согласуйте радиоприемник с антенной. Для этого настройте маломощный средневолновой передатчик приблизительно на 1400 кГц. Если нет передатчика, то для настройки можно применять генератор шума. Поворачивайте небольшой отверткой винт согласования антенны (впереди слева в корпусе радиоприемника) до тех пор, пока не будет достигнут наилучший прием или максимальный уровень шумов.

Предупреждение винт настройки максимум только на 1/2 оборота.
