Мерседес Бенц W201. Приборная панель



Мерседес Бенц W201. Приборная панель

14.1.13. Приборная панель

ОБЩИЕ СВЕДЕНИЯ

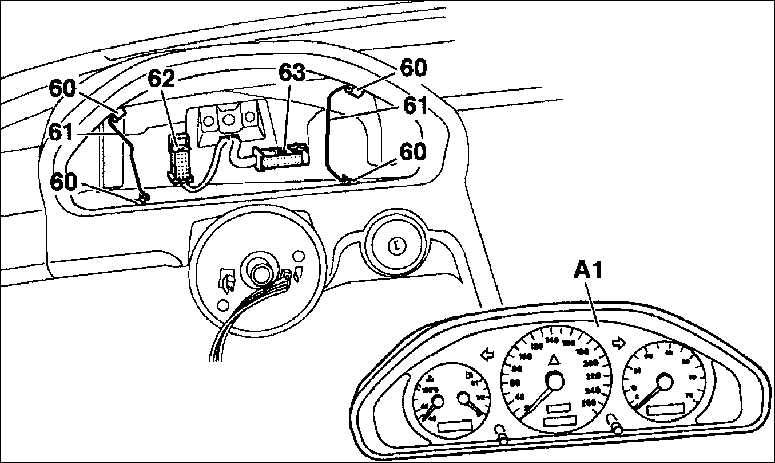

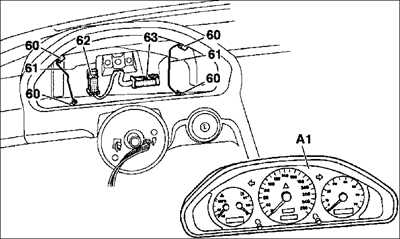

14.1.13 Приборная панель Mercedes-Benz W201
60. Пружинные зажимы
61. Проволочная скоба
62, 63. Полюсный штеккерный разъем
А1. Комбинированный прибор

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините от клеммы аккумуляторной батареи провод массы (–).
Предупреждение противоугонный код радио. Перед отсоединением проводов см. подраздел 14.1.16.


2. Автомобиль без регулировки положения рулевого колеса относительно водителя: снимите рулевое колесо.
Предупреждение правила предосторожности при обращении с устройством надувной подушки безопасности.


3. Автомобиль с регулировкой положения рулевого колеса относительно водителя: вытяните полностью рулевое колесо в направлении водителя.

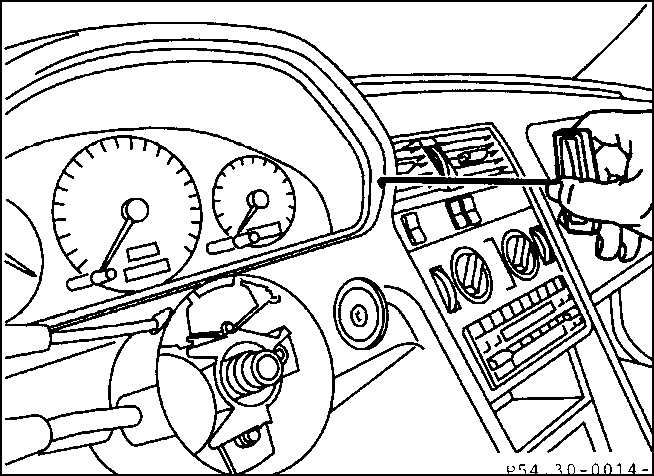

14.1.13 Приборная панель Mercedes-Benz W201 4. Осторожно введите крючок для подъема щеточных пружин между обивкой и приборной панелью и поверните его на 90°. При необходимости такой крючок можно изготовить самому.
5. Если нет такого крючка, снимите нижний защитный кожух.
6. Возьмите снизу сзади приборную панель и равномерно выжмите вставку без перекоса.
7. Равномерно вытяните панель приборов.
8. Деблокируйте скобы для крепления электрических штеккерных разъемов (62, 63) и снимите эти разъемы. Извлеките приборную панель.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Насадите оба штеккерных разъема и зафиксируйте их вдавливанием скоб.
2. Вставьте без перекоса приборную панель в отверстие, вожмите ее и зафиксируйте.
3. Если демонтирован, установите нижний защитный кожух.
4. При необходимости установите рулевое колесо.
5. Подключите к клемме аккумуляторной батареи провод массы (–). Установите время на часах и введите противоугонный код для радио.
