Мерседес Бенц W201. Элементы центрального замка

13.22.1. Элементы центрального замка

ОБЩИЕ СВЕДЕНИЯ

Элементы центрального замка передних и задних дверей навешены непосредственно на замки дверей и прикручены к ним винтами. В регулировке управляющего стержня нет необходимости.

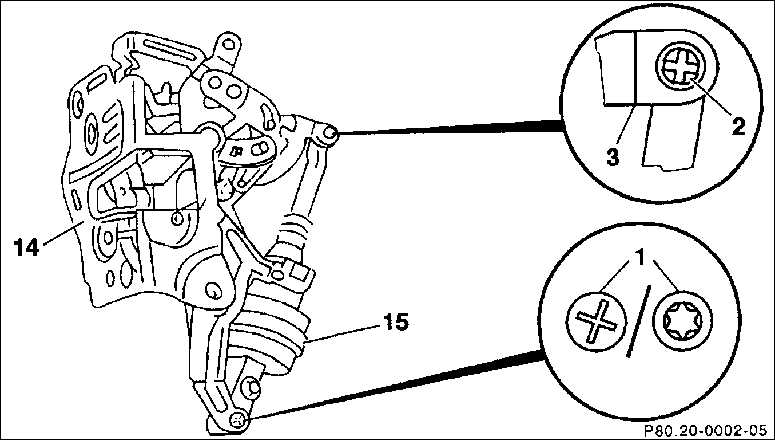

Элемент двери


1. Винт (с крестообразным шлицем или потайной головкой) 2. Управляющий стержень	3. Стопорный рычаг 14. Дверной замок 15. Элемент центрального замка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите дверной замок.

2. Выкрутите винт (1).

3. Отсоедините управляющий стержень (2) от стопорного рычага (3).

4. Отсоедините элемент (15) от дверного замка. В случае необходимости, проверьте функционирование элемента (работа в ремонтной мастерской).

Установка

Установка производится в последовательности, обратной снятию.

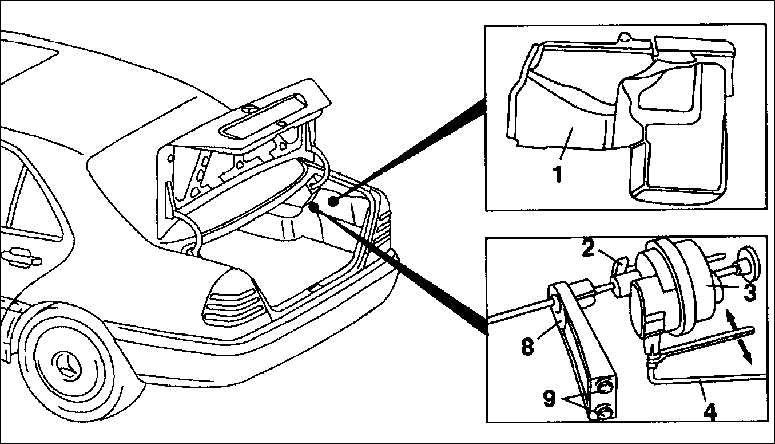

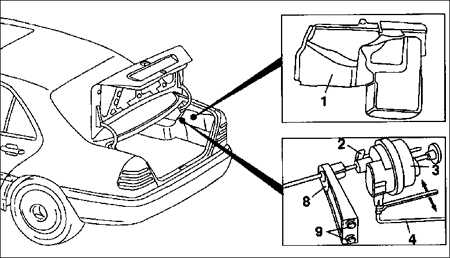

Элемент крышки топливного бака


1. Обшивка 2. Язычок крепления 3. Элемент центрального замка	4. Пневматический трубопровод 8. Держатель 9. Болты

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите обшивку багажного отделения (1).

2. Отожмите пневмопровод (4) 7 мм ключом.

3. Ослабьте болты (9).

4. Отсоедините элемент крышки топливного бака (3) с держателем (8) от опорной распорки.

5. Нажмите на язычок крепления (2) и снимите держатель (8).

6. В случае необходимости проверьте функционирование элемента (работа в ремонтной мастерской).

Установка

Установка производится в последовательности, обратной снятию.
