Мерседес Бенц W201. Ручка передней двери

13.4. Ручка передней двери

ОБЩИЕ СВЕДЕНИЯ

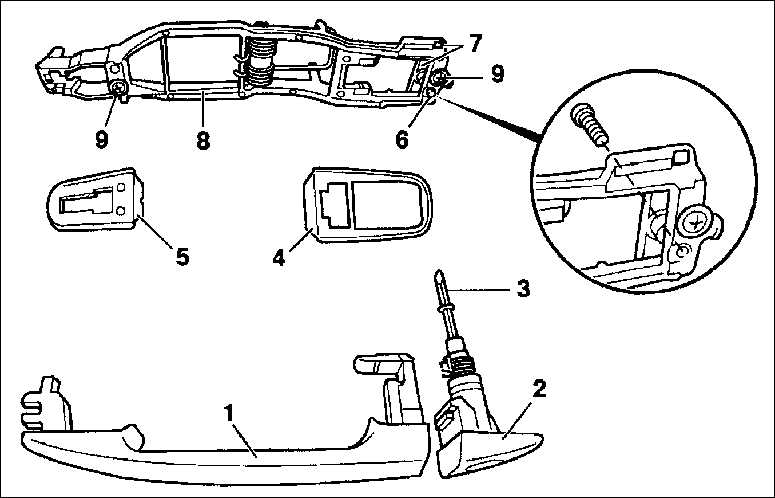

1. Ручка двери 2. Направляющая цилиндра замка 3. Поворотный стержень 4. Прокладка 5. Прокладка	6. Болт с внутренним шестигранником 4 мм 7. Удерживающая скоба для болта 8. Опорная скоба 9. Винты

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Достаньте уплотнитель двери на высоте дверного замка паза двери.

2. Открутите примерно на 4 оборота болт с внутренним шестигранником (6) с помощью 4 мм торцового ключа через отверстие в двери. Болт с внутренним шестигранником страхуется от выпадания держателем (7).

3. Направляющую (2) вытяните сначала назад, а затем наружу.

4. Вытяните дверную ручку (1) с прокладкой (4) назад из опорной скобы и снимите. Опорная скоба может быть, в случае необходимости, снята с внутренней стороны двери, но для этого надо снять обшивку двери.

5. Снимите прокладку (5).

Установка

Дверной замок

13.4 Ручка передней двери Mercedes-Benz W201

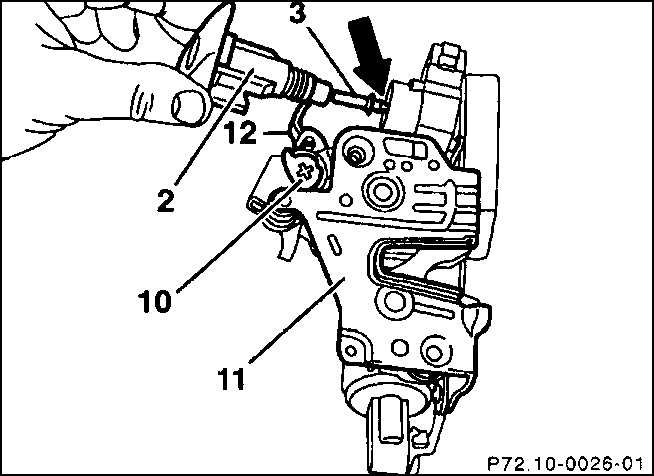

2 – направляющая цилиндра замка
3 – поворотный стержень
10 – эксцентриковый регулировочный винт
11 – дверной замок
12 – управляющий рычаг

11 – дверной замок

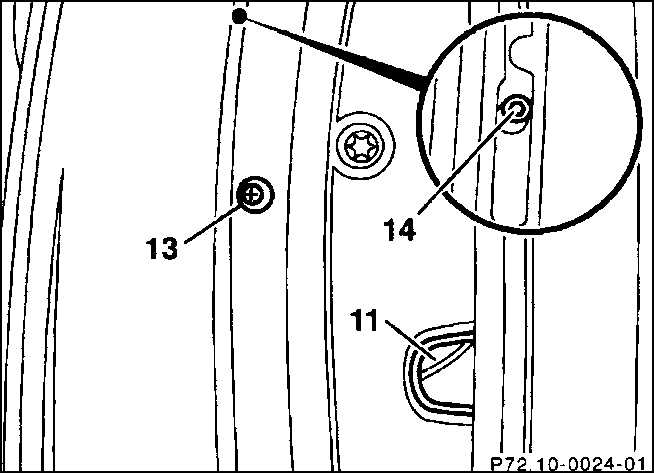

13 – отверстие под эксцентриковый регулировочный винт
14 – отверстие под винт с внутренним шестигранником

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите эксцентриковый регулирующий винт (10) наружу, благодаря чему легче монтируется дверная ручка.

2. Установите дверную ручку с прокладкой и при этом введите в управляющий рычаг (12) дверного замка.

3. Сзади вставьте направляющую цилиндра замка (2) и также введите поворотный стержень (3) в управление дверным замком.

4. Закрепите дверной замок болтом с внутренним шестигранником.

5. Отрегулируйте с помощью эксцентрикового винта (10) зазор между ручкой (1) и управляющим рычагом (12) крестообразной отверткой через отверстие (13) на передней стороне двери. Зазор должен составлять от 1 до 3 мм.

6. Вставьте уплотнитель двери и проконтролируйте работу двери.
