13.3. Задняя дверь

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Полностью опустите вниз дверное стекло.

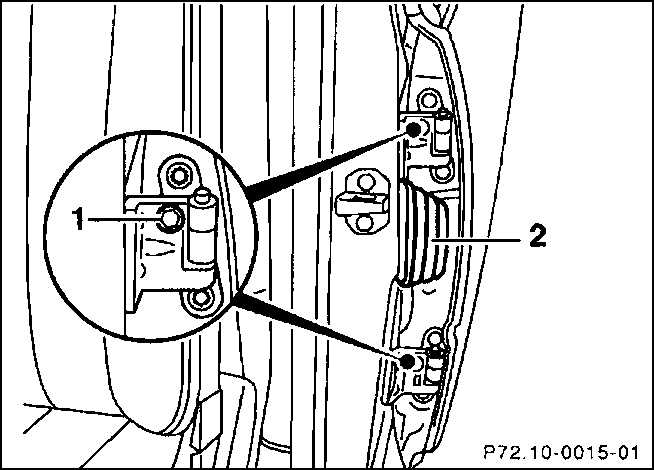

13.3 Задняя дверь Mercedes-Benz W201 2. Откройте переднюю дверь и при закрытой задней двери отвинтите шарнирные болты (1).

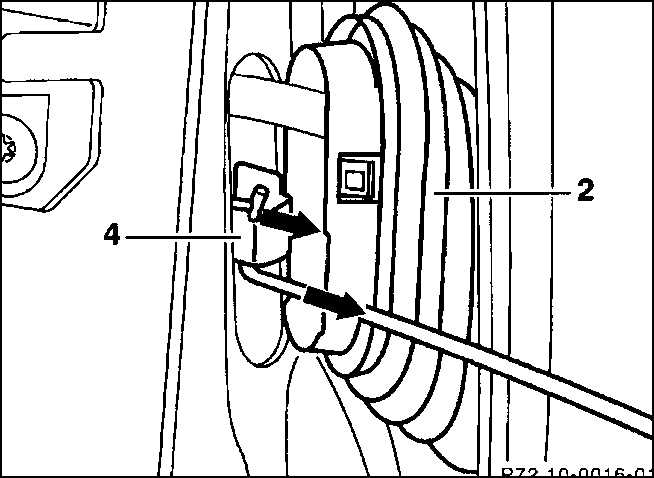

13.3 Задняя дверь Mercedes-Benz W201 3. Защитный рукав (2) отожмите от дверной стойки пластмассовым ключом (отсоединить пружинные зажимы).
4. Стопор (4) четырехгранного штеккерного соединения вытяните подходящим крючком.
5. Откройте заднюю дверь.

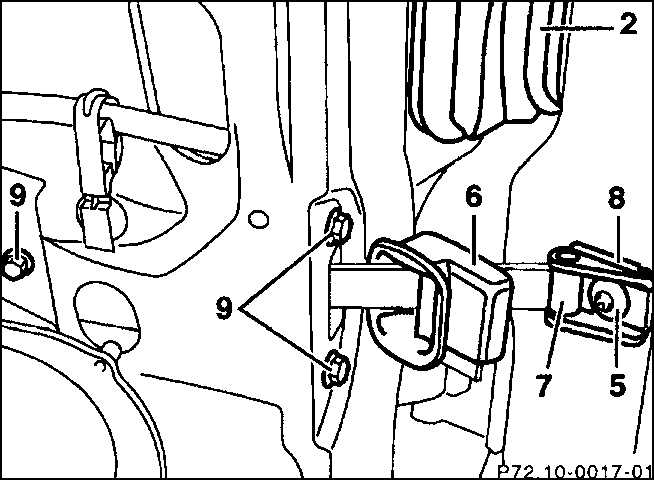

13.3 Задняя дверь Mercedes-Benz W201 6. Снимите уплотнительную прокладку (6) дверного тормоза и выкрутите винт (5).
7. Извлеките дверь вверх из шарниров вдвоем с помощником. Одновременно отсоедините штеккерное соединение от стойки двери, стараясь не повредить лаковое покрытие.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вставьте дверь сверху в шарниры, при этом подключите штеккерное соединение и защелкните стопор (4), надавив на него.
2. Закрепите в пружинных зажимах защитный рукав (2).
3. Привинтите дверной тормоз болтом (5) к дверной стойке с моментом 25 Н.м.
4. Установите покрытие (6).
5. При необходимости отрегулируйте дверь, затем завинтите шарнирные болты (1) с моментом 35 Н.м.
