12.16. Выключатель стоп-сигнала

ОБЩИЕ СВЕДЕНИЯ

Выключатель стоп-сигнала находится сверху тормозной педали у блока педали.

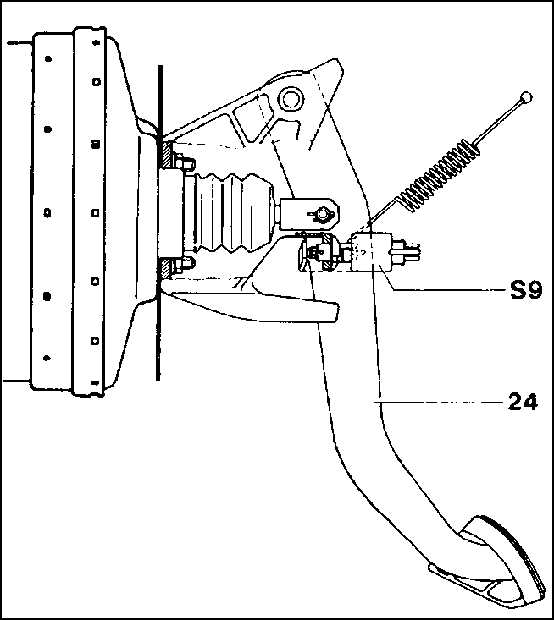

12.16 Выключатель стоп-сигнала Mercedes-Benz W201
24. Тормозная педаль
S9. Выключатель стоп-сигнала

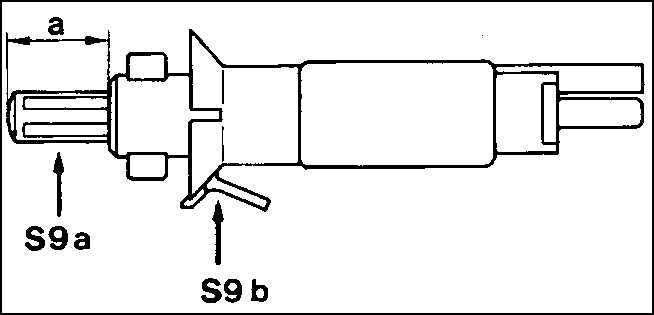

12.16 Выключатель стоп-сигнала Mercedes-Benz W201

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выключите зажигание.
2. Снимите левое покрытие под приборной панелью.
3. Отсоедините штеккер провода от выключателя стоп-сигнала.
4. Нажмите фиксатор (S9b), поверните выключатель и извлеките.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вытяните до упора штифт переключения (S9a) на новом выключателе. При этом получается максимальный путь штифта (а).
2. Полностью нажмите на тормозную педаль. Установите выключатель и поверните настолько, чтобы фиксатор (S9b) вошел в зацепление.
3. Отпустите тормозную педаль, при этом саморегулируется путь штифта выключателя.
4. Наденьте штеккер провода на выключатель стоп-сигнала.
5. Установите покрытие под приборной панелью.
6. Проверьте, загораются ли стоп-сигналы при небольшом нажатии на тормозную педаль.
