9.2. Механическая и автоматическая коробки переключения передач
9.2.1. Введение
| ОБЩИЕ СВЕДЕНИЯ |
 |
|

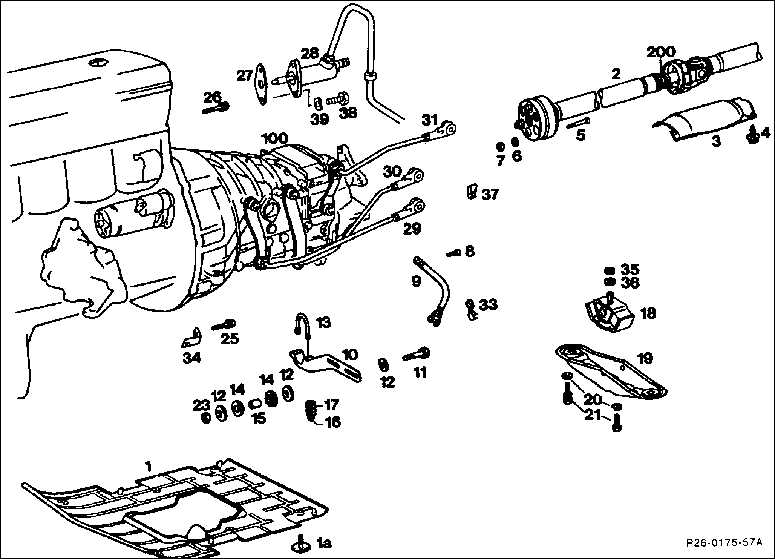

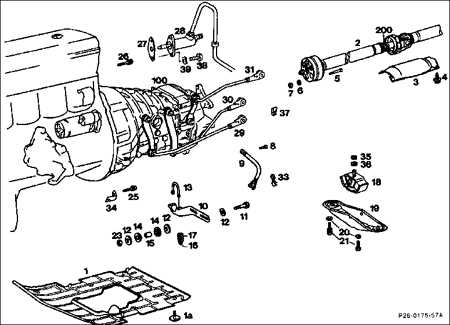

| 1. Нижний защитный кожух двигателя 2. Карданный вал 3. Экран 4. Самонарезающийся винт 5. Болт с внутренним шестигранником (заменяйте каждый раз) 6. Шайба (заменяйте каждый раз) 7. Самостопорящаяся гайка (заменяйте каждый раз) 9. Вал спидометра (только у типа 124). У моделей автомобилей С-класса (тип 202) вместо приводного колеса спидометра на вторичном валу коробки передач устанавливают распорную втулку. Сигнал скорости для электронного спидометра принимается управляющим прибором системы ABS. |
10–17. Держатель выпускного трубопровода (только
у типа 124) 19. Кронштейн опоры двигателя 25, 26. Болты с шестигранной головкой 28. Распределительный цилиндр сцепления 29, 30, 31. Штоки вилки переключения передач 100. Коробка передач 200. Зажимная гайка |
