7.3. Катушки зажигания

ОБЩИЕ СВЕДЕНИЯ

4-ЦИЛИНДРОВЫЙ ДВИГАТЕЛЬ

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ

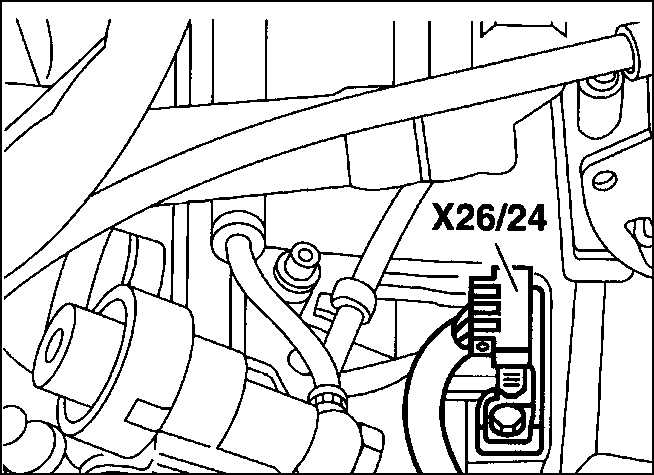

7.3 Катушки зажигания Mercedes-Benz W201 1. Разъедините штеккерное соединение между двигателем и катушками зажигания (X26/24).
2. Извлеките и отложите в сторону бачок стеклоомывателя.
3. Отвинтите кронштейн впускного газопровода.
4. Если имеется, расцепите рычажный механизм темпомата.

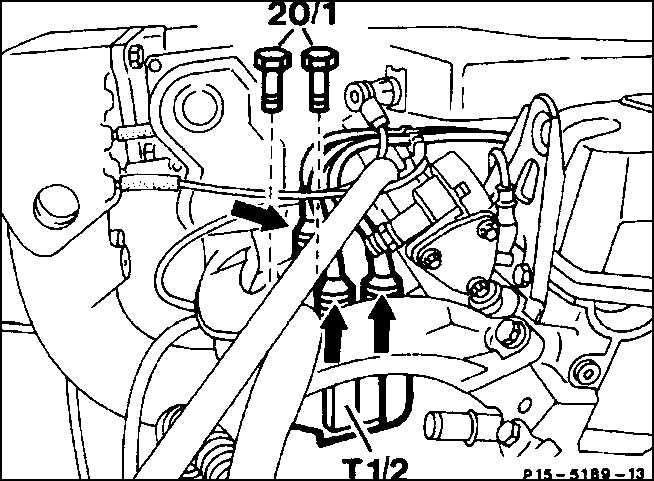

7.3 Катушки зажигания Mercedes-Benz W201 5. Снимите с катушек зажигания провода высокого напряжения (стрелка). Выверните болты (20/1) к катушкам зажигания.

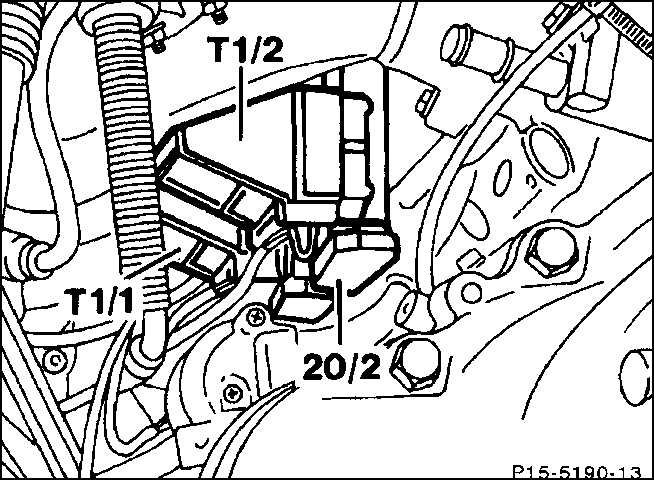

7.3 Катушки зажигания Mercedes-Benz W201 6. Откройте защитные колпачки (20/2) на нижней стороне катушек зажигания. Отметьте провода на клеммах 15 и 1 липкой лентой и отвинтите их.
7. Вытяните катушки зажигания (Т1/1) и (Т1/2).
Предупреждение элементы находятся под напряжением до 400 Вольт. Поэтому всегда необходимо зажимы/ пакет сердечника соединять с корпусом автомобиля.

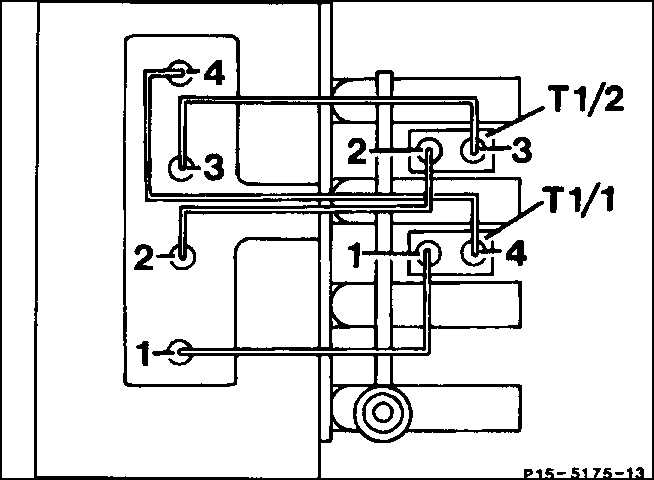

7.3 Катушки зажигания Mercedes-Benz W201 8. Смонтируйте катушки зажигания в последовательности, обратной снятию. Соответственно, одна катушка зажигания запитывает напряжением две свечи зажигания.


6-ЦИЛИНДРОВЫЙ ДВИГАТЕЛЬ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите поперечную трубу воздушного фильтра, для этого ослабьте шланговые зажимы.

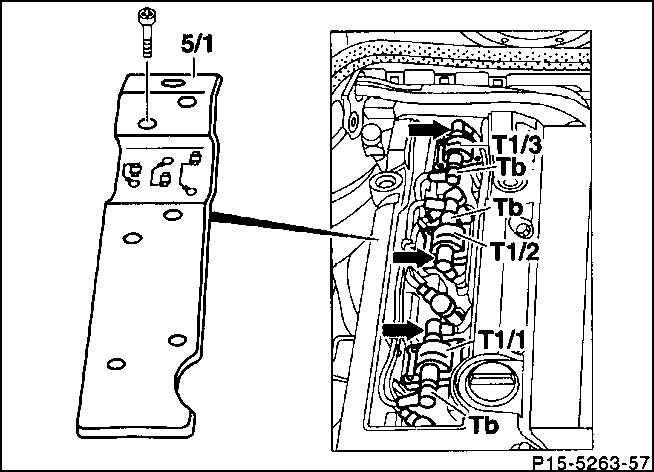

7.3 Катушки зажигания Mercedes-Benz W201 2. Отвинтите защитный кожух свечей зажигания (5/1).
3. Снимите штеккеры проводов цепи управления на катушках зажигания (стрелки).
7.3 Катушки зажигания Mercedes-Benz W201 4. Снимите штеккеры проводов высокого напряжения на выходе вторичной цепи (Tb).

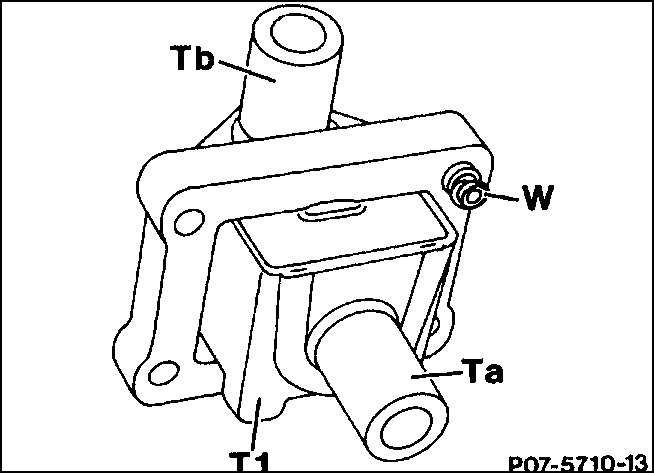

Предупреждение (Т1) насажены посредством свечного штеккера через (Та) непосредственно на свечу зажигания. Выход вторичной цепи (Tb) при помощи провода высокого напряжения поступает на соответствующую свечу зажигания. Направляющий штифт (W) одновременно является элементом соединения катушки зажигания на корпус.

5. Потяните вверх катушку зажигания.
Предупреждение первичной цепи находятся под напряжением до 400 Вольт! Поэтому всегда зажим/ пакет сердечника должны быть соединены с корпусом автомобиля.


Установка
ПОРЯДОК ВЫПОЛНЕНИЯ

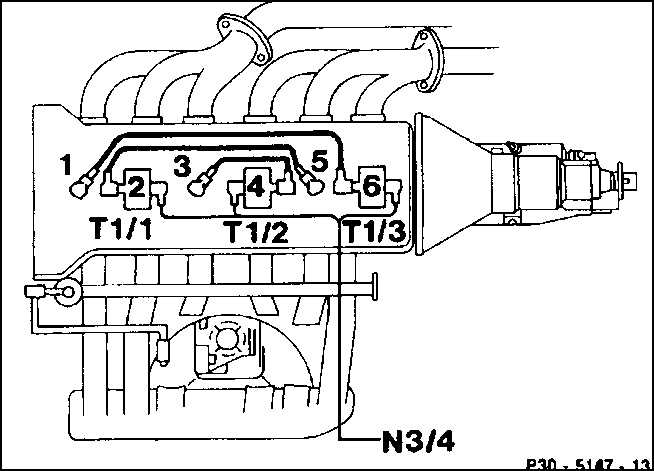

7.3 Катушки зажигания Mercedes-Benz W201 Установка производится в последовательности, обратной снятию. На рисунке представлена схема соединения катушек зажигания и свечей зажигания. Соответственно, одна катушка зажигания запитывает высоким напряжением две свечи зажигания.
